Szczegóły Produktu:
|
| Imię: | Zawór redukcyjny sterowany pilotem Rexroth DR | Materiał: | Odlew |
|---|---|---|---|
| Wielkość portu: | 10 mm | ciśnienie operacyjne: | 100bar |
| Czułość odpowiedzi: | ≤ 0,05% | Przepływ nominalny przy różnicy ciśnień na zaworze: | 400 l/min |
| Materiał uszczelnienia: | Uszczelki FKM | waga: | 4Kg |
| Podkreślić: | Zawór elektromagnetyczny Rexroth do montażu na płycie,zawór elektromagnetyczny Rexroth sterowany pilotem,zawór elektromagnetyczny Rexroth odlewany |
||
Zawór elektromagnetyczny Rexroth Sterowany pilotem zawór redukcyjny ciśnienia DRC4-52/100-YV

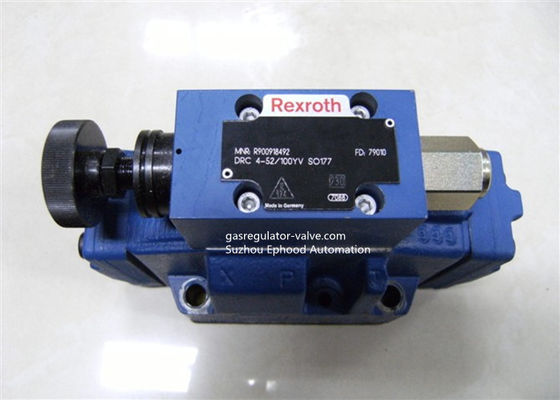

Zawór redukcyjny sterowany pilotem Rexroth DRC4-52/100-YV

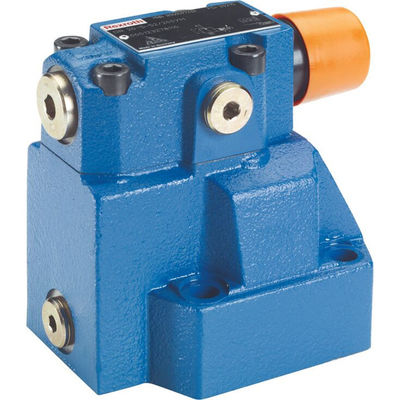

Rexroth Reduktor ciśnienia sterowany pilotem DR(C)
Zawór pilotowy bez wkładu głównego suwaka
Cechy
1) Do montażu płytowego
2) Wzór portowania zgodnie z ISO 5781
3) Do połączenia gwintowego
4) jako zawór nabojowy
5) 4 rodzaje regulacji, opcjonalnie:
-- Pokrętło
–– Rękaw z sześciokątem i nasadką ochronną
–– Zamykane pokrętło ze skalą
–– Pokrętło ze skalą
6) 5 ocen ciśnienia
7) Zawór zwrotny, opcjonalny (tylko montaż na płycie)
8) Konstrukcja zabezpieczona przed korozją
Funkcja, sekcja
Zawory ciśnieniowe typu DR są zaworami redukcyjnymi sterowanymi pilotem, sterowanymi z obwodu wtórnego. Zawory redukcyjne składają się zasadniczo z zaworu głównego (1) z wkładem suwaka głównego (3) i zaworu sterującego (2) z regulacją.
W pozycji spoczynkowej zawory są otwarte.Płyn hydrauliczny przepływa z kanału B przez wkładkę szpuli głównej (3) do kanału A bez ograniczeń.Ciśnienie wywierane na kanał A działa na dolną stronę szpuli głównej.Równocześnie ciśnienie jest wywierane na obciążoną sprężyną stronę suwaka głównego (3) przez dyszę (4) oraz na kulkę (6) w zaworze pilotowym (2) przez kanał (5).Działa również poprzez dyszę (7), przewód sterujący (8), zawór zwrotny (9) i dyszę (10) na kuli (6).W zależności od ustawienia sprężyny (11) przed kulą (6), w kanale (5) oraz w komorze sprężyny (12), utrzymujące suwak sterujący (13) w pozycji otwartej, narasta ciśnienie.Hydrauliczny
płyn w kanale B może przepływać przez wkładkę szpuli głównej (3) do kanału A bez ograniczeń, aż w kanale A wzrośnie ciśnienie, które przekroczy wartość ustawioną na sprężynie (11) i otworzy kulę (6).Suwak sterujący (13) przesuwa się w kierunku zamykania.
Pożądane obniżone ciśnienie uzyskuje się, gdy istnieje stan równowagi między ciśnieniem w kanale A a ciśnieniem ustawionym na sprężynie (11). Powrót oleju sterującego z komory sprężyny (14) odbywa się zawsze zewnętrznie przez przewód sterujący ( 15) do zbiornika.
Aby zapewnić swobodny przepływ z powrotem z kanału A do kanału B, można opcjonalnie zainstalować zawór zwrotny (16). Przyłącze manometru (17) umożliwia kontrolę obniżonego ciśnienia w kanale A.
