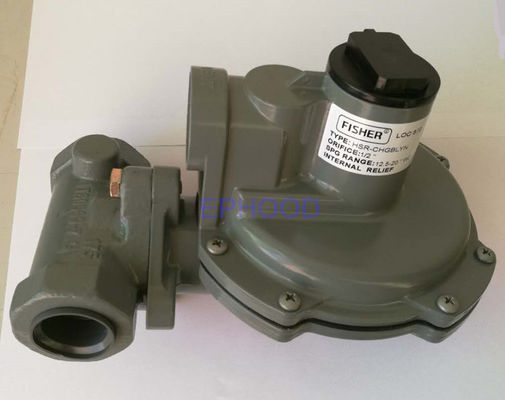

Reduktor ciśnienia gazu drugiego stopnia marki Fisher HSR-CHGBLYN
Reduktory ciśnienia typu HSR bezpośredniego działania, sprężynowe zapewniają kontrolę w zastosowaniach mieszkaniowych, handlowych i przemysłowych dla naturalnych, produkowanych lub skroplonych gazów naftowych. Wewnętrzna ulga na membranie pomaga zminimalizować nadciśnienie.Każde ciśnienie wylotowe ponad punktem początkowym nieregulowanej sprężyny zaworu nadmiarowego przesuwa membranę z gniazda zaworu nadmiarowego, umożliwiając ujście nadciśnienia. Regulatory spełniają wymagania ANSI B109.4/CGA 6.18.
Cechy
Korpusy kątowe
Ciała kuli ziemskiej
Wysoka pojemność
Kompaktowa konstrukcja
Wewnętrzna ulga o dużej pojemności
Spełnia lub przewyższa wymagania ANSI B109.4 / CGA 6.18
Stały współczynnik / dokładność PFM
Rozmiar korpusu i style połączeń końcowych
1x1 cal, NPT Ciało kuli
Dopuszczalne ciśnienie wlotowe
Awaryjne: 150 psig / 10,3 bar
Maksymalne ciśnienie robocze: 125 psig / 8,6 bar
Dopuszczalne ciśnienie wylotowe
Awaryjne (obudowa): 25 psig / 1,7 bar
Maksymalne ciśnienie robocze, aby uniknąć uszkodzenia części wewnętrznych: różnica 3 psi / 0,21 bara powyżej ustawienia ciśnienia wylotowego
Ciśnienie wylotowe
12,5 do 20 cali wc (31 do 50 mbar)
Zakresy ciśnienia wylotowego regulatora ciśnienia fisher HSR
4 do 6 cali wc (10 do 15 mbar)
6 do 8 cali wc (15 do 20 mbar)
8 do 10 cali wc (20 do 25 mbar
10 do 12,5 cala wc (25 do 31 mbar)
12,5 do 20 cali wc (31 do 50 mbar)
20 do 35 cali wc (50 do 87 mbar)
1,25 do 2,2 psig (0,09 do 0,15 bara)
Rejestracja ciśnienia
Wewnętrzny
Możliwości temperaturowe
-20 do 160°F / -29 do 71°C
Tabela 1. Maksymalne robocze ciśnienie wlotowe
| ROZMIAR KRYZY |
SZEROKO OTWARTE Cg |
MAKSYMALNE OPERACYJNE CIŚNIENIE WLOTOWE DO UZYSKANIA |
| DOBRA WYDAJNOŚĆ REGULACJI |
| Cal |
mm |
DO ROZMIARU ODCIĄŻENIA |
psig |
bar |
| 1/8 |
3.2 |
12,5 |
125 |
8,6 |
| 3/16 |
4,8 |
28,2 |
100 |
6,9 |
| 1/4 |
6,4 |
50 |
60 |
4.1 |
| 3/8 |
9,5 |
105 |
30 |
2,1 |
| 1/2 |
13 |
185 |
20 |
1,4 |
Tabela 2. Zakresy ciśnień wylotowych
| ZAKRES CIŚNIENIA WYJŚCIOWEGO |
WIOSNA |
ŚREDNICA DRUTU SPRĘŻYNOWEGO |
WIOSNA DŁUGOŚĆ WOLNA |
| KOLOR |
Cal |
mm |
Cal |
mm |
| 4 do 6" wc / 10 do 15 mbar |
Pomarańczowy |
0,062 |
1,57 |
3.40 |
86,4 |
| 6 do 8" wc / 15 do 20 mbar |
Żółty |
0,067 |
1,70 |
3,61 |
91,4 |
| 8 do 10" wc / 20 do 25 mbar |
Czarny |
0,067 |
1,70 |
3,71 |
94,0 |
| 10 do 12,5" wc / 25 do 31 mbar |
Srebro |
0,072 |
1,83 |
4.10 |
104 |
| 12,5 do 20" wc / 31 do 50 mbar |
Szary |
0,080 |
2,03 |
3.60 |
91,4 |
| 20 do 35" wc / 50 do 87 mbar |
Różowy |
0,093 |
2,36 |
3,52 |
88,9 |
| 1,25 do 2,2 psig / 0,09 do 0,15 bar |
Jasny niebieski |
0,105 |
2,67 |
3,66 |
94,0 |
Tabela 3. Wydajność odciążenia
| ROZMIAR KRYZY |
MAKSYMALNE DOPUSZCZALNE CIŚNIENIE WLOTOWE, JEŚLI CIŚNIENIE WYLOTOWE |
| JEST PRZECHOWYWANA PRZY LUB PONIŻEJ 2 psig / 140 mbar |
| Cal |
mm |
psig |
bar |
| 1/8 |
3.2 |
125 |
8,6 |
| 3/16 |
4,8 |
65 |
4,5 |
| 1/4 |
6,4 |
30 |
2,1 |
| 3/8 |
9,5 |
10 |
0,69 |
| 1/2 |
13 |
7 |
0,48 |
| 1. Test wydajności odciążenia jest zgodny z ANSI B109.4 i CGA 6.18, z regulatorem ustawionym na 7 cali wc / 17 mbar, połączenie trzpienia odłączone i odpowietrzone bezpośrednio do atmosfery za pomocą 3/4 lub 1 cala / Odpowietrznik 19 lub 25 mm. |
