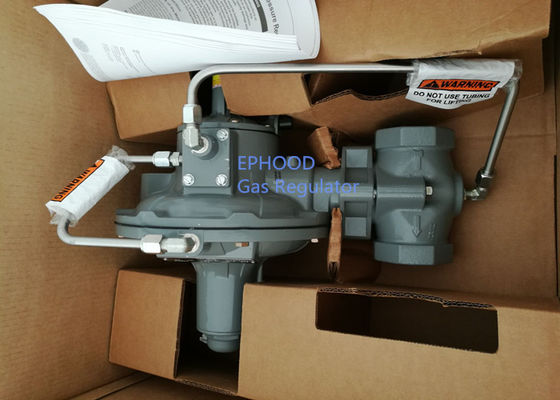

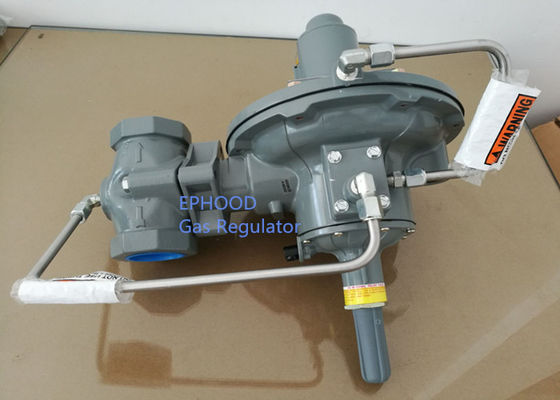

Model firmy Emerson American Fisher Reduktor ciśnienia serii 299H
Reduktory ciśnienia serii 299H firmy Fisher zapewniają szerokie zakresy kontrolowanych zakresów ciśnienia i wydajności w szerokiej gamie zastosowań dystrybucyjnych, przemysłowych i komercyjnych.Reduktor Fisher serii 299H posiada pilota zintegrowanego z obudową siłownika.Reduktory Fisher z serii 299H mogą obsługiwać ciśnienie wlotowe do 175 psi / 12,1 bara, w zależności od wielkości kryzy.
Dostępne konstrukcje
Typ 299H: Reduktor ciśnienia sterowany pilotem z pilotem zintegrowanym z obudową siłownika.
Unikalny system monitorowania braku krwawienia
Kontrola ciśnienia o dużej wydajności
Łatwe w utrzymaniu
Wytrzymała konstrukcja
Cechy
- Kompaktowy rozmiar — Mała koperta dzięki wbudowanemu pilotowi i wewnętrznej rejestracji.
- Unikalny system monitorowania braku upustów — Elastyczna konfiguracja systemu pracownik/monitor, która umożliwia doprowadzenie upustu do rurociągu pośredniego, eliminując w ten sposób upust w kierunku przepływu, co zmniejsza straty i nieuwzględnione ilości gazu.Inną zaletą tej konfiguracji jest to, że ciśnienie blokady systemu jest generowane przez pracownika, a nie przez monitor.
- To nie jest adaptacja istniejących regulatorów — nowy projekt zintegrowanych obudów i wewnętrznych portów rejestracyjnych.
- Szeroka gama zastosowań — systemy dystrybucji gazu ziemnego, zasilanie gazem kotłów przemysłowych, pieców, pieców, mieszalników, instalacje wentylacyjne.
- Dokładność — Utrzymuje stałe ciśnienie wlotowe do dalszych urządzeń poprzez dokładne kontrolowanie ciśnień w systemie dystrybucji przy bardzo różnych natężeniach przepływu i ciśnieniach zasilania w celu uzyskania maksymalnej wydajności i najlepszego działania lub poprzez wyeliminowanie potrzeby stosowania mierników z kompensacją ciśnienia poprzez utrzymywanie stałego ciśnienia na wlocie miernika.
- Kontrola ciśnienia o dużej wydajności — Membrana siłownika szybko reaguje na zmiany ciśnienia za zaworem, powodując natychmiastową korektę położenia zaworu głównego.Pilot reaguje jednocześnie i steruje końcowym położeniem zaworu głównego.Takie działanie umożliwia pełny skok zaworu głównego, co skutkuje wyższą wydajnością, niż można by uzyskać bez zewnętrznego reduktora pilotowego.
- Wytrzymała konstrukcja — Dzięki dwuśrubowemu połączeniu reduktora z korpusem i bez pierścienia łączącego, reduktory serii 299H zostały zaprojektowane z myślą o dłuższej żywotności przy minimalnych wymaganiach konserwacyjnych.
Maksymalne robocze ciśnienie wlotowe według rozmiaru kryzy
1/4 x 3/8 cala / 6,4 x 9,5 mm:175 psig / 12,1 bara
3/8 cala / 9,5 mm:175 psig / 12,1 bara
1/2 cala / 13 mm:175 psig / 12,1 bara
3/4 cala / 19mm:150 psig / 10,3 bara
7/8 cala / 22 mm:125 psig / 8,6 bara
1 cal / 25 mm:100 psig / 6,9 bara
1-3/16 cala / 30mm:80 psig / 5,5 bara
Maksymalne ciśnienie wylotowe (obudowy).
66 psig / 4,5 bara
Minimalne ciśnienie różnicowe dla pełnego skoku
1,5 psid / 0,10 bara
Zakresy ciśnienia wylotowego
WC 6-16 cali / 0,41-1,1 bara
Rejestracja ciśnienia
Rejestracja zewnętrzna
Możliwości temperaturowe
-20 do 150°F / -29 do 66°C
Opakowanie Karton/Waga/Objętość Waga
53*52*35cm/13.5kg/21kg
| NIE. |
Model |
Rodzaj |
Otwór |
Wiosna |
Ustawianie ciśnienia |
Rozmiar wlotu |
Rozmiar wylotu |
| 1 |
R622-BCF |
2. etap |
32.07 |
9-13IN WC |
11"WC |
1/2" |
1/2" |
| 2 |
R622-BCC |
2. etap |
32.07 |
6-9IN WC |
7"WC |
1/2" |
1/2" |
| 3 |
R622-BCG |
2. etap |
32.07 |
WC 13-20 cali |
14"WC |
1/2" |
1/2" |
| 4 |
R622-CFF |
2. etap |
32.07 |
9-13IN WC |
11"WC |
1/2" |
3/4" |
| 5 |
R622-DFF |
2. etap |
32.07 |
9-13IN WC |
11"WC |
3/4" |
3/4" |
| 6 |
R622-DFG |
2. etap |
32.07 |
WC 13-20 cali |
14"WC |
3/4" |
3/4" |
| 7 |
R622H-DGJ |
Wysokie ciśnienie |
32.07 |
8-12 PSI |
10 PSI |
3/4" |
3/4" |
| 8 |
R632-BCF |
Dwustopniowy |
32.07 |
9-13IN WC |
11"WC |
1/4" |
1/2" |
| 9 |
R632-CFF |
Dwustopniowy |
32.07 |
9-13IN WC |
11"WC |
1/4" |
3/4" |
| 10 |
R622-2 |
Regulator |
1/8 |
5-7IN WC |
6"WC |
1/2" |
1/2" |
| 11 |
R622-4 |
Regulator |
1/8 |
9-13IN WC |
11"WC |
1/2" |
1/2" |
| 12 |
R622-5 |
Regulator |
1/8 |
WC 13-20 cali |
16,7-calowa toaleta |
1/2" |
1/2" |
| 13 |
R622-7 |
Regulator |
1/8 |
1-2,2 PSI |
2 psi |
1/2" |
1/2" |
| 14 |
R622-16 |
Regulator |
1/8 |
5-7IN WC |
6"WC |
1/2" |
1/2"
|
