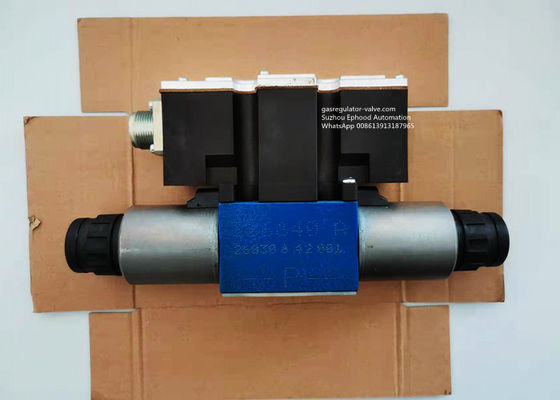

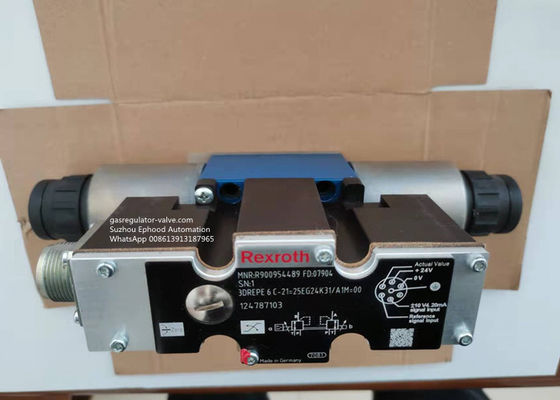

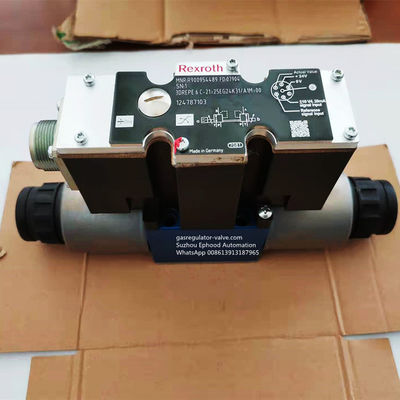

Zawór elektromagnetyczny Rexroth Zawór sterujący kierunkowy Rexroth Model 3DREP6C

Proporcjonalny zawór redukcyjny ciśnienia 3DREPE 6C

Zawór hydrauliczny Rexroth Model 3DREPE 6C 2125EG24K31/A1M=00, P/N R900954489

Proporcjonalny zawór bezpieczeństwa w wersji 3-drogowej

Ze zintegrowaną elektroniką sterującą

Cechy produktu

Cechy

– Zawory proporcjonalne sterowane bezpośrednio do sterowania ciśnieniem i kierunkiem przepływu

– Obsługa za pomocą proporcjonalnych elektromagnesów z centralnym gwintem i odłączaną cewką

– Montaż na płycie: schemat otworów zgodny z ISO 4401

– Sterowanie ręczne, opcjonalne

- Sprężynowy suwak sterujący

– Typ 3DREPE ze zintegrowaną elektroniką sterującą

– Zewnętrzna elektronika sterująca dla typu 3DREP:

• Wzmacniacze analogowe typu VT-VSPA2-1-2X/… w formacie Eurocard (osobne zamówienie)

• Wzmacniacz cyfrowy typu VT-VSPD-1-1X/… w formacie Eurocard (osobne zamówienie)

• Wzmacniacz elektryczny typu VT 11118 w konstrukcji modułowej

Funkcja, sekcja

Reduktor ciśnienia 3-drogowy typu 3 DREP 6.. sterowany jest bezpośrednio przez elektromagnesy proporcjonalne.Służy do konwersji elektrycznego sygnału wejściowego na proporcjonalny sygnał wyjściowy ciśnienia.

Elektromagnesy proporcjonalne to sterowane solenoidy prądu stałego z mokrym stykiem, z centralnym gwintem i odłączaną cewką.Elektromagnesy są opcjonalnie uruchamiane przez zewnętrzną elektronikę sterującą (typ 3DREP) lub przez wewnętrzną elektronikę sterującą (typ 3DREPE).

Ustawiać:

Zawór zasadniczo składa się z:

– Obudowa (1) z powierzchnią przyłączeniową

– Suwak kontrolny (2) z suwakiem do pomiaru ciśnienia (3, 4)

– Elektromagnesy (5, 6) z centralnym gwintem

– Opcjonalnie zintegrowana elektronika sterująca (7)

Funkcjonować:

Ciśnienie w A lub B jest ustawiane za pomocą elektromagnesów proporcjonalnych.Wielkość ciśnienia zależy od prądu.

W przypadku niezasilanych elektromagnesów (5, 6) suwak sterujący (2) jest utrzymywany w położeniu środkowym za pomocą sprężyn dociskowych (8).Porty A i B są połączone z T, dzięki czemu płyn hydrauliczny może bez przeszkód spływać do zbiornika.

Szczegóły zamówienia dotyczące wyboru numeru modelu
