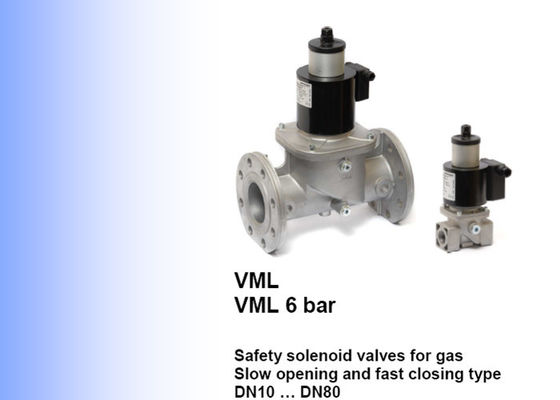

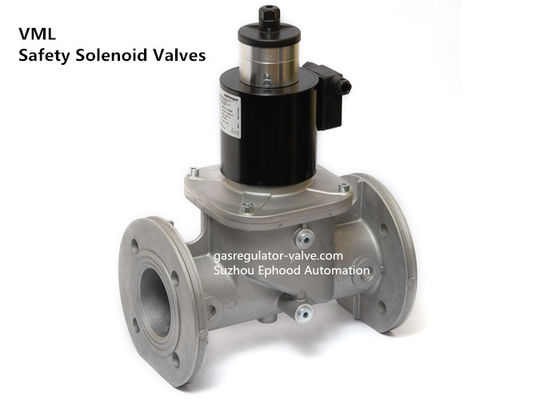

Elektrogas Marka VML Model elektromagnetyczny zawór bezpieczeństwa DN10 do DN80 Rozmiar

Elektrogas szybko otwierający zawór elektromagnetyczny VML Model elektromagnetyczny zawór bezpieczeństwa do palników gazowych

Elektrozawory bezpieczeństwa do powolnego otwierania i szybkiego zamykania powietrza i gazu

Funkcjonowanie i zastosowanie

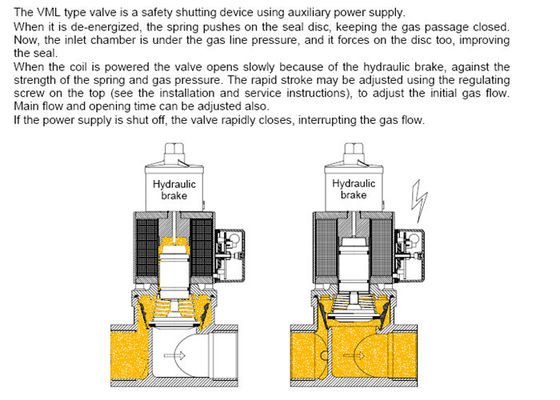

Zawór typu VML jest urządzeniem odcinającym bezpieczeństwa wykorzystującym zasilanie pomocnicze.

Gdy nie jest pod napięciem, sprężyna naciska na dysk uszczelniający, utrzymując zamknięty kanał gazowy. Teraz komora wlotowa znajduje się pod ciśnieniem przewodu gazowego, który napiera na dysk, zwiększając funkcję zamykania i poprawiając uszczelnienie.

Gdy cewka jest zasilana, zawór otwiera się szybko, wbrew sile sprężyny i ciśnieniu gazu.Przepływ można regulować za pomocą śruby regulacyjnej na górze (patrz instrukcja montażu i serwisu).

Jeśli zasilanie zostanie odcięte, zawór szybko się zamyka, przerywając przepływ gazu.

ElektrogazMarka z Włoch Zawór typu VML to zawór bezpieczeństwa, który jest normalnie zamknięty, z szybkim lub powolnym otwieraniem i regulowaną szybką sekcją dla początkowego przepływu gazu.Gdy nie znajduje się w pozycji roboczej, sprężyna działa na tarczę utrzymując zamknięty kanał gazowy.Gdy cewka jest zasilana, zawór otwiera się szybko w pierwszej sekcji przepływu, a następnie powoli, z regulowaną prędkością.Po wyłączeniu zasilania zawór szybko się zamyka.

Ten typ urządzenia nadaje się do regulacji i blokowania gazu i powietrza w palnikach atmosferycznych lub palnikach z wentylatorem, w piecach przemysłowych oraz we wszystkich urządzeniach gazowych, w których stosuje się zawory elektromagnetyczne gazu (zakwalifikowane do pracy ciągłej – 100% ED).

Ten rodzaj szybko otwierającego się zaworu elektromagnetycznego jest zwykle instalowany jako urządzenie zabezpieczające i regulacyjne w pociągach gazowych, w zastosowaniach przemysłowych i systemach opalania gazem.

Opis

ElektrogazZawór typu VML to wolno otwierający się jednostopniowy zawór elektromagnetyczny, normalnie zamknięty (otwarty, gdy jest pod napięciem).Ten typ urządzenia nadaje się do kontroli blokowania i uwalniania powietrza lub gazu, wymaganych w palnikach gazowych, kotłach na gaz atmosferyczny, piecach przemysłowych i innych urządzeniach zużywających gaz.

Specyfikacja techniczna

Cechy

Zawory wykonane są z odlewanego ciśnieniowo stopu aluminium, z szerokim zakresem połączeń wlot-wylot od DN10 (3/8") do DN80 (3").

Uszczelnienia wykonane są z gumy na bazie NBR, atestowanej do pracy z gazem (EN 549).

Nadaje się do stosowania z powietrzem i gazami nieagresywnymi należącymi do rodzin 1, 2 i 3 (EN 437).Wersje specjalne przystosowane do gazów agresywnych, wolne od metali nieżelaznych i z uszczelkami FPM.Połączenia rurowe spełniają wymagania grupy 2 i uszczelnienia przeciwciśnienia jest zgodny z klasą A, zgodnie z wymaganiami normy EN161.

Cała gama może być wykonana w wykonaniu Ex, do stosowania w strefach 2 i 22, zgodnie z dyrektywą 2014/34/UE (ATEX).

Zawór jest otwarty tylko wtedy, gdy jest pod napięciem: jeśli z jakiegoś powodu nastąpi awaria zasilania, zawór zamyka się natychmiast (iskrobezpieczny).

Wyposażony w max.natężenie przepływu i rozpocznij regulację natężenia przepływu.

Wbudowany filtr z drobną siatką chroni gniazdo i dysk zaworu, a także elementy znajdujące się za nimi i zapobiega zanieczyszczeniom (z wyjątkiem modeli 6 bar).

Dostarczany z przyłączem G1/8, aby dopasować wyłącznik potwierdzający zamknięcie lub wskaźnik wizualny.

Wyposażony w manometr 1/4" z dwóch stron w komorze wlotowej, do podłączenia manometrów, przełączników ciśnieniowych, testera szczelności lub innych urządzeń gazowych. Modele kołnierzowe są wyposażone we wskaźniki również w komorze wylotowej.

Cewki dostarczane są ze skrzynką zaciskową lub wtyczką ISO 4400 (opcjonalnie).Oba systemy są wyposażone w odpowiedni dławik kablowy, aby uniknąć zanieczyszczenia wodą i brudem.

Wszystkie elementy są zaprojektowane tak, aby wytrzymać wszelkie warunki mechaniczne, chemiczne i termiczne występujące podczas typowej eksploatacji.Zastosowano skuteczną impregnację i obróbkę powierzchni w celu poprawy wytrzymałości mechanicznej, uszczelnienia i odporności na korozję elementów.

Nadaje się do pracy w cyklach o dużym obciążeniu i kwalifikuje się do pracy ciągłej (100% ED).

Zawory są w 100% testowane przez komputerowe maszyny testujące i są objęte pełną gwarancją.

Zawory elektromagnetyczne Elektrogas są w 100% testowane przez komputerowe urządzenia testujące i są objęte pełną gwarancją.
