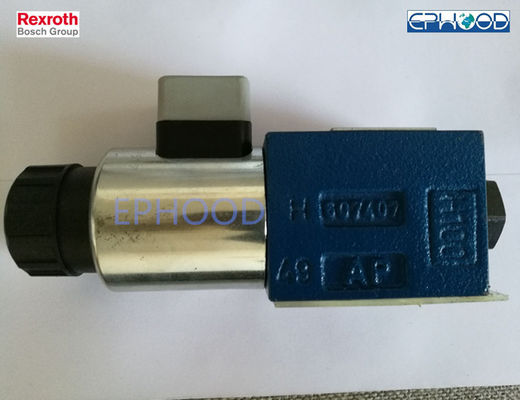

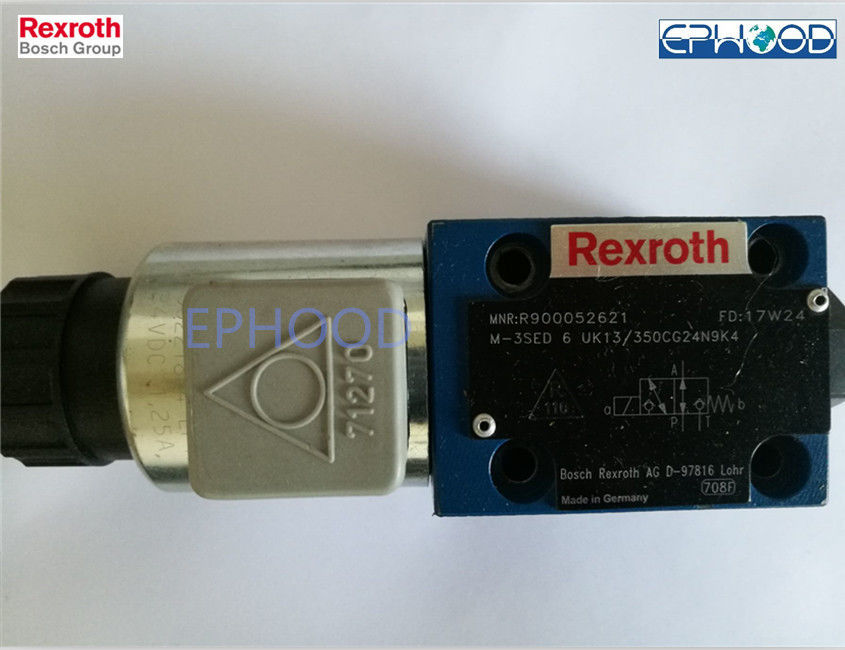

Oryginalny zawór elektromagnetyczny M-3SED Rexroth Kierunkowy zawór gniazdowy z uruchamianiem elektromagnetycznym

Oryginalny kierunkowy zawór gniazdowy Rexroth M-3SED z uruchamianiem elektromagnetycznym

Rozmiar 6

Seria komponentów 1X

Maksymalne ciśnienie robocze 350 bar [5100 psi]

Maksymalny przepływ 25 l/min [6.6 gpm]

Ogólny

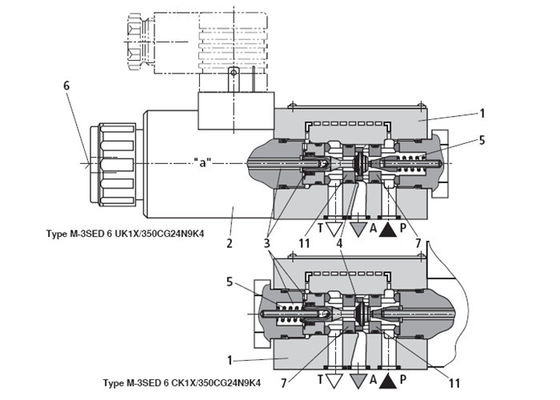

Rozdzielacz typu M-.SED jest sterowanym bezpośrednio rozdzielaczem gniazdowym z napędem elektromagnetycznym.Steruje uruchamianiem, zatrzymywaniem i kierunkiem przepływu i zasadniczo składa się z obudowy (1), elektromagnesu (2), gniazd zaworów (7) i (11) oraz elementu zamykającego (4).

Sterowanie ręczne (6) pozwala na pracę zaworu bez zasilania elektromagnesu.

Zasada podstawowa (3/2-drogowy zawór gniazdowy) Początkowe położenie zaworu (normalnie otwarty „UK” lub normalnie zamknięty „CK”) jest określone przez układ

sprężyna (5).Komora (3) za elementem zamykającym (4) jest połączona z przyłączem P i uszczelniona względem przyłącza T. W ten sposób zawór jest kompensowany ciśnieniowo w stosunku do sił uruchamiających (elektromagnes i sprężyna).

Dzięki specjalnemu elementowi zamykającemu (4) porty P, A i T mogą być obciążone maksymalnym ciśnieniem roboczym (350 bar), a przepływ może być skierowany w obie strony (patrz symbole).W pozycji wyjściowej element zamykający (4) jest dociskany sprężyną (5) do gniazda (11), w położeniu roboczym na

gniazdo (7) przy elektromagnesie (2).Przepływ jest zablokowany. Przy 2/2-kierunkowym zaworze gniazdowym port zbiornika jest wewnętrznie zablokowany.

Cechy

– Sterowany bezpośrednio rozdzielacz gniazdowy z napędem elektromagnetycznym

– Wzór portów zgodnie z DIN 24340 forma A (z pominięciem otwór lokalizacyjny)

– Wzór portowania zgodnie z ISO 4401-03-02-0-05 i NFPA T3.5.1 R2-2002 D03 (z otwór lokalizacyjny)

– Bezpieczne przełączanie również przy dłuższych okresach przestoju pod ciśnieniem

– Elektromagnesy napięciowe DC typu wet-pin z odłączaną cewką (napięcie AC możliwe za pomocą prostownika)

– Cewka elektromagnesu może być obracana o 90° – Cewka może być wymieniana bez konieczności otwierania ciśnienia-

szczelna komora.

– Przyłącze elektryczne jako przyłącze indywidualne (więcej przyłączy elektrycznych patrz R-PL 08010)

– Z ukrytym sterowaniem ręcznym, opcjonalnie

– Indukcyjny wyłącznik pozycyjny (bezstykowy), patrz RE 24830


Szczegóły zamówienia dotyczące wyboru numeru modelu
