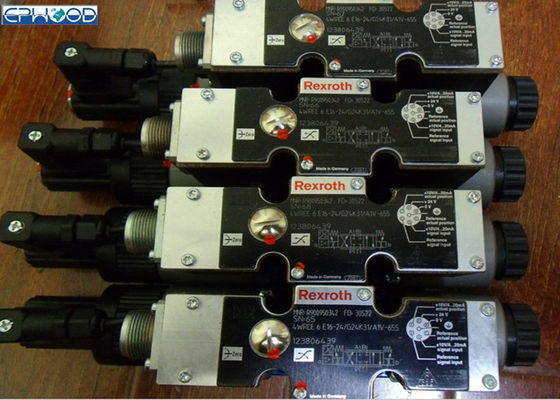

Pneumatyczny zawór elektromagnetyczny Rexroth ze zintegrowaną elektroniką 4WREE 6E16-24G24K31-A1V-655

Zawór elektromagnetyczny Rexroth Proporcjonalny kierunkowy zawór sterujący 4WREE 6E16-24G24K31-A1V-655

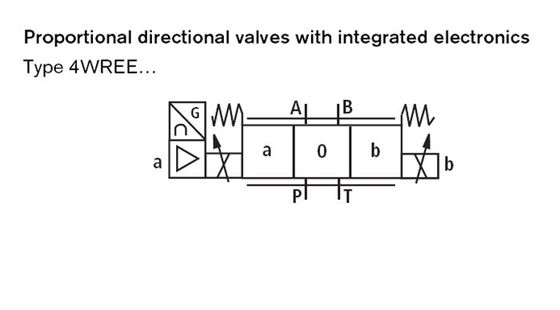

Rozdzielacze proporcjonalne Rexroth z elektrycznym sprzężeniem zwrotnym położenia, ze zintegrowaną elektroniką (OBE)

Funkcja, sekcja

Rozdzielacze proporcjonalne 4/2 i 4/3 to sterowane bezpośrednio elementy konstrukcji do montażu płytowego.Obsługiwane są przez elektromagnesy proporcjonalne z gwintem centralnym i wyjmowaną cewką.Elektromagnesy są opcjonalnie sterowane przez zewnętrzną elektronikę (typ 4WRE) lub przez zintegrowaną elektronikę (typ 4WREE).

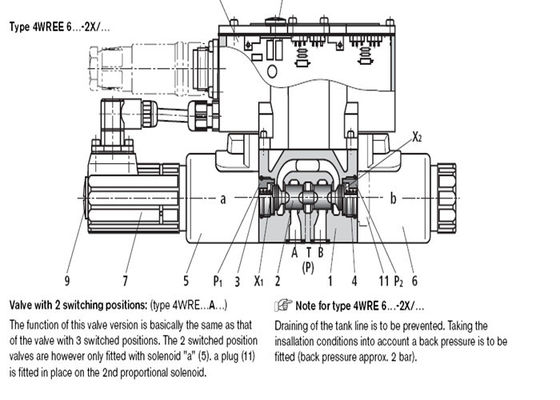

Projekt:

Zawór składa się zasadniczo z:

– Obudowa (1) z powierzchnią montażową

– Suwak sterujący (2) ze sprężynami naciskowymi (3 i 4) i płytkami sprężyn (X1 i X2)

– Elektrozawory (5 i 6) oraz rurki biegunowe (P1 i P2) z gwintem centralnym

– Przetwornik położenia (7)

– Opcjonalna zintegrowana elektronika sterująca (8)

– Mechaniczna regulacja punktu zerowego (9) jest dostępna przez Pg13.5, a elektryczny punkt zerowy jest dostępny przez Pg7 (10) (typ 4WREE).

Cechy

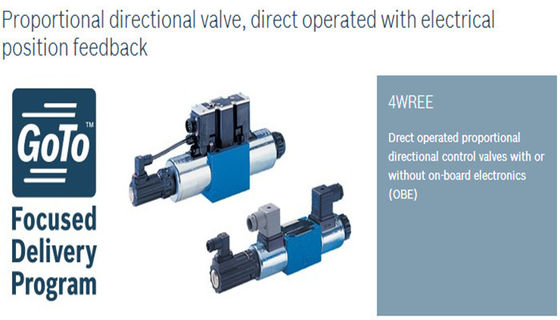

– Bezpośrednio sterowany proporcjonalny zawór kierunkowy z elektrycznym sprzężenie zwrotne położenia i zintegrowana elektronika (OBE) dla typu 4WREE
– Sterowanie kierunkiem i wielkością przepływu w pętli zamkniętej
– Działanie za pomocą proporcjonalnych elektrozaworów z centralnym gwintem i wyjmowaną cewką
– Do montażu płytowego: Schemat przyłączenia zgodnie z ISO 4401 Płyty pomocnicze do kart katalogowych RE 45052 (NS6) lub RE 45054 (NS10)
– Szpula sterująca centrowana na sprężynie
– Elektronika sterująca
• 4WREE
- zintegrowana elektronika (OBE) z wejściem napięciowym lub prądowym (A1 lub F1)

Szczegóły zamówienia dotyczące wyboru numeru modelu
