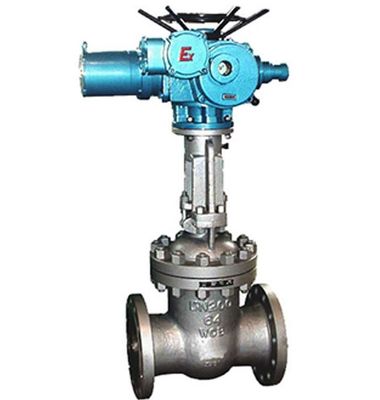

Name: Cast Steel Electric Motor Operated Valve Electric Actuated Gate Valve
Brand: Suzhou Ephood Automation Equipment Co., Ltd.
SKU: HQ14X,H42X,H41X,H44X
Price: Negotiable USD
Availability: InStock

Dom Produkty Zawór sterowany silnikiem elektrycznym

Cast Steel Electric Motor Operated Valve Electric Actuated Gate Valve

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	SUFA
Orzecznictwo:	(DNV)ISO9001,(DNV)ISO14001,CE0035
Numer modelu:	HQ14X,H42X,H41X,H44X

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	USD 50~500/set
Szczegóły pakowania:	Drewniane pudełko, pudełko ze sklejki, karton, paleta
Czas dostawy:	w ciągu 8-12 dni roboczych od otrzymania płatności
Zasady płatności:	T / T, Western Union, MoneyGram, L / C
Możliwość Supply:	500 zestawów / miesiąc

Kontakt

Szczegółowy opis produktu

rozmiar:

DN40~DN800

Nacisk:

PN10 / PN16

Twarzą w twarz:

EN558-1

Połączenie kołnierzowe::

EN1092 PN10/16

Podkreślić:

electrically operated control valve

electric actuated ball valve

Połączenie elektryczne, kołnierzowe, sztywna pojedyncza zasuwa typu otwartego klina, materiał powierzchni uszczelniającej gniazda to stal nierdzewna, ciśnienie nominalne PN26, materiał korpusu zaworu to stalowy zawór zasuwowy

Wymaganie techniczne

1. Projekt i.produkcja: GB/T12234

2. Twarzą w twarz: CB/T12221

3. Końcówki kołnierzowe: JB/T 79-94

4. Testowanie i sprawdzanie: GB / T13927

NIE.	Nazwa	Materiał	NIE.	Nazwa	Materiał
1	ciało	WCB	9	Uszczelka	Grafit
2	Siedzenie	STL	10	Śruba	45
3	Klin	WCB+STL	11	Nakrętka sześciokątna	35
4	Trzon	2Cr13	12	Gruczoł	WCB
5	Stadnina	35	13	Jarzmo	WCB
6	Nakrętka sześciokątna	45	14	Łożysko
7	Uszczelka	304+Grafit	15	Nakrętka łodygi	ZQAL9-4
8	Czapeczka	WCB	16	Siłownik elektryczny	składniki

Cast Steel Electric Motor Operated Valve Electric Actuated Gate Valve 0

Cast Steel Electric Motor Operated Valve Electric Actuated Gate Valve 1

Specyfikacja techniczna

PN(MPa)	DN(mm)	Wartość standardowa								wartość referencyjna			Kod siłownika elektrycznego
PN(MPa)	DN(mm)	L	D	D1	D2	b	F	Z-φd	L1		h	waga(kg)
1,6	50	250	160	125	100	16	3	4-φ18	590		678	90	DZWl0A
	65	265	180	145	120	18	3	4-φ18	590		693	96	DZWl5A
	80	280	195	160	135	20	3	8-φ18	590		755	108	DZW20A
	100	300	215	180	155	20	3	8-φ18	590		820	126	DZW20A
	150	350	280	240	210	24	3	8-φ23	590		994	199	DZW20A
	200	400	335	295	265	26	3	12-φ23	590		1138	254	DZW30A
	250	450	405	355	320	30	3	12-φ25	810		1409	310	DZW45A
	300	500	460	410	375	30	4	12-φ25	810		1588	391	DZW60
	350	550	520	470	435	34	4	16-φ25	830		1755	729	DZW90
	400	600	580	525	485	36	4	16-φ30	830		1902	992	DZWl20
	450	650	640	585	545	40	4	20-φ30	870		214l	1168	DZWl80
	500	700	705	650	608	44	4	20-φ34	870		2276	1222	DZW250
	600	800	840	770	718	48	5	20-φ41	870		2474	1376	DZW250
2,5	50	250	160	125	100	20	3	4-φ18	590		678	95	DZWl0A
	65	265	180	145	120	22	3	4-φ18	590		693	99	DZWl5A
	80	280	195	160	135	22	3	8-φ18	590		755	113	DZW20A
	100	300	230	190	160	24	3	8-φ23	590		820	132	DZW20A
	150	350	300	250	218	30	3	8-φ25	590		934	206	DZW30A
	200	400	360	310	278	34	3	12-φ25	590		1138	257	DZW30A
	250	450	425	370	332	36	3	12-φ30	810		1409	317	DZW45A
	300	500	485	430	390	40	4	16-φ30	810		1588	412	DZW60A
	350	550	550	490	448	44	4	16-φ34	830		1750	750	DZW90
	400	600	610	550	505	48	4	16-φ34	830		1902	1042	DZWl20
	450	650	660	600	555	50	4	20-φ34	870		2141	1275	DZWl20
	500	700	730	660	610	52	4	20-φ41	870		2276	1420	DZWl80
	600	800	840	770	718	56	5	20-φ41	870		2474	1522	DZW250
