DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator

DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator

  • DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator
  • DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator
DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator
Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: SUFA
Orzecznictwo: (DNV)ISO9001,(DNV)ISO14001,CE0035
Model Number: HQ14X,H42X,H41X,H44X
Zapłata:
Minimum Order Quantity: 1 set
Cena: USD 50~500/set
Szczegóły pakowania: Drewniane pudełko, pudełko ze sklejki, karton, paleta
Czas dostawy: w ciągu 8-12 dni roboczych od otrzymania płatności
Payment Terms: T/T, Western Union, MoneyGram, L/C
Możliwość Supply: 500 zestawów / miesiąc
Kontakt
Szczegółowy opis produktu
rozmiar: DN40~DN800 Nacisk: PN10 / PN16
Twarzą w twarz: EN558-1 Połączenie kołnierzowe:: EN1092 PN10/16
High Light:

electrically operated control valve

,

electric actuated ball valve

DN300 12-calowy automatyczny standardowy zasuwa z napędem elektrycznym z siłownikiem elektrycznym



Połączenie elektryczne, kołnierzowe, sztywna pojedyncza zasuwa typu otwartego klina, materiał powierzchni uszczelniającej gniazda to stal nierdzewna, ciśnienie nominalne PN26, materiał korpusu zaworu to stalowy zawór zasuwowy



Wymaganie techniczne

1. Projekt i.produkcja: GB/T12234

2. Twarzą w twarz: CB/T12221

3. Końcówki kołnierzowe: JB/T 79-94

4. Testowanie i sprawdzanie: GB / T13927







NIE. Nazwa Materiał NIE. Nazwa Materiał
1 ciało WCB 9 Uszczelka Grafit
2 Siedzenie STL 10 Śruba 45
3 Klin WCB+STL 11 Nakrętka sześciokątna 35
4 Trzon 2Cr13 12 Gruczoł WCB
5 Stadnina 35 13 Jarzmo WCB
6 Nakrętka sześciokątna 45 14 Łożysko
7 Uszczelka 304+Grafit 15 Nakrętka łodygi ZQAL9-4
8 Czapeczka WCB 16 Siłownik elektryczny składniki

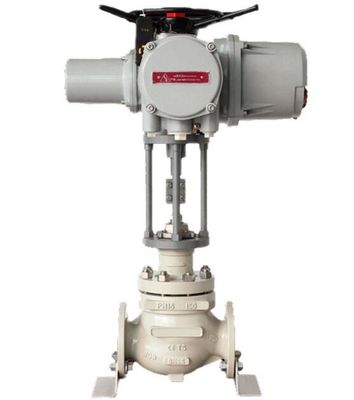

DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator 0

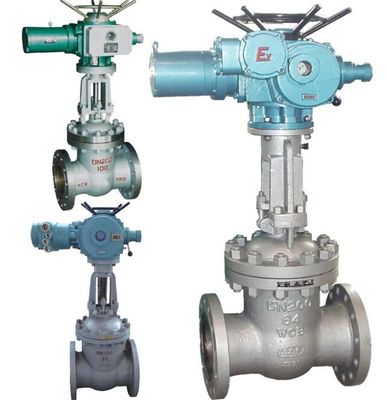

DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator 1

Specyfikacja techniczna






PN(MPa)

DN(mm)
Wartość standardowa wartość referencyjna Kod siłownika elektrycznego
L D D1 D2 b F Z-φd L1 h waga(kg)
1,6 50 250 160 125 100 16 3 4-φ18 590 678 90 DZWl0A
65 265 180 145 120 18 3 4-φ18 590 693 96 DZWl5A
80 280 195 160 135 20 3 8-φ18 590 755 108 DZW20A
100 300 215 180 155 20 3 8-φ18 590 820 126 DZW20A
150 350 280 240 210 24 3 8-φ23 590 994 199 DZW20A
200 400 335 295 265 26 3 12-φ23 590 1138 254 DZW30A
250 450 405 355 320 30 3 12-φ25 810 1409 310 DZW45A
300 500 460 410 375 30 4 12-φ25 810 1588 391 DZW60
350 550 520 470 435 34 4 16-φ25 830 1755 729 DZW90
400 600 580 525 485 36 4 16-φ30 830 1902 992 DZWl20
450 650 640 585 545 40 4 20-φ30 870 214l 1168 DZWl80
500 700 705 650 608 44 4 20-φ34 870 2276 1222 DZW250
600 800 840 770 718 48 5 20-φ41 870 2474 1376 DZW250
2,5 50 250 160 125 100 20 3 4-φ18 590 678 95 DZWl0A
65 265 180 145 120 22 3 4-φ18 590 693 99 DZWl5A
80 280 195 160 135 22 3 8-φ18 590 755 113 DZW20A
100 300 230 190 160 24 3 8-φ23 590 820 132 DZW20A
150 350 300 250 218 30 3 8-φ25 590 934 206 DZW30A
200 400 360 310 278 34 3 12-φ25 590 1138 257 DZW30A
250 450 425 370 332 36 3 12-φ30 810 1409 317 DZW45A
300 500 485 430 390 40 4 16-φ30 810 1588 412 DZW60A
350 550 550 490 448 44 4 16-φ34 830 1750 750 DZW90
400 600 610 550 505 48 4 16-φ34 830 1902 1042 DZWl20
450 650 660 600 555 50 4 20-φ34 870 2141 1275 DZWl20
500 700 730 660 610 52 4 20-φ41 870 2276 1420 DZWl80
600 800 840 770 718 56 5 20-φ41 870 2474 1522 DZW250



Warunki testowania

DN50-DN1000  SUFA Brand  Stainless Steel Silence Lift Check Valve

Róg inwentarza

DN50-DN1000  SUFA Brand  Stainless Steel Silence Lift Check Valve

Instalacja

DN50-DN1000  SUFA Brand  Stainless Steel Silence Lift Check Valve
