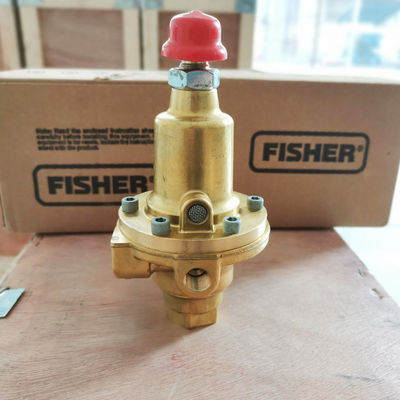

Fisher Wysokociśnieniowy reduktor gazu model 1301G
Reduktor marki Fisher 1301G to samoobsługowy reduktor wysokiego ciśnienia, który może być stosowany tam, gdzie gaz o wysokim ciśnieniu
musi zostać zredukowane, aby można było stosować je jako ciśnienie zasilania pilota w reduktorach sterowanych pilotem lub jako ciśnienie obciążenia w reduktorach obciążonych ciśnieniem.
Reduktory ciśnienia gazu Fisher 1301G mogą być również używane w wielu innych zastosowaniach jako reduktory wysokiego ciśnienia dla różnych gazów.
Specyfikacja regulatora ciśnienia gazu Fisher 1301G
Maks ciśnienie wlotowe wynosi do 6000 psig / 414 bar
Rozmiar korpusu i styl połączenia końcowego: połączenie gwintowane 1/4 cala NPT
Zakresy ciśnienia wylotowego
| RODZAJ |
CIŚNIENIE WYLOTOWE
ZAKRESY |
WIOSENNY KOLOR |
| psi |
Bar |
| 1301F-1 |
od 10 do 75 |
0,69 do 5,2 |
Niebieski |
| 1301F-2 |
50 do 150 |
3,4 do 10,3 |
Srebro |
| 1301F-3 |
100 do 225 |
6,9 do 15,5 |
Czerwony |
| 1301G |
200 do 500 psi |
13,8 do 34,5 |
Srebro |
Rejestracja ciśnienia
Wewnętrzny
Możliwości temperaturowe
-20° do 180°F / -29° do 82°C
WniosekSprężanie, obiekty i narzędzia procesowe, powietrze w zakładzie, kontrola ciśnienia, głowica odwiertu
Może być stosowany do gazu ziemnego, skroplonego gazu ziemnego, gazu azotowego, powietrza i innych gazów.
Zabezpieczenie przed nadciśnieniem
Reduktory serii 1301 mają ciśnienie znamionowe na wylocie niższe niż znamionowe ciśnienie na wlocie.
Jeśli rzeczywiste ciśnienie wlotowe może przekroczyć ciśnienie znamionowe na wylocie, konieczne jest zabezpieczenie przed nadciśnieniem na wylocie.
Jednak nadciśnienie jakiejkolwiek części reduktorów poza limity w części Dane techniczne może
spowodować wyciek, uszkodzenie części regulatora lub obrażenia ciała w wyniku rozerwania części znajdujących się pod ciśnieniem.
