Szczegóły Produktu:
|
| Nazwa: | Reduktory ciśnienia Fisher typu 1098-EGR | Zakończ połączenie: | 2" Kołnierz Klasa 300 |
|---|---|---|---|
| Ciśnienie wlotowe: | 400 psi | Maksymalne ciśnienie zasilania pilota: | 600 psig / 41,4 bara |
| Przepływ: | 185000m³/godz | Stosowanie: | Zmniejsz ciśnienie w zbiorniku |
| Podkreślić: | reduktor gazu fisher o wysokim przepływie,reduktor gazu typu fisher 1098-egr,reduktor ciśnienia 1098-EGR |
||

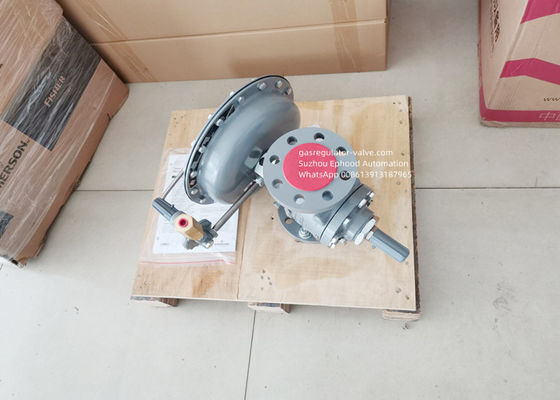

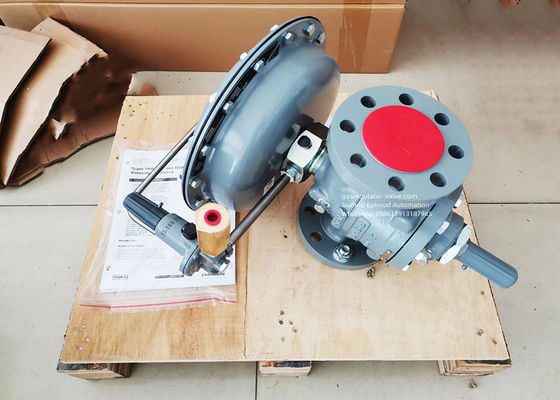

Reduktor ciśnienia Fisher o dużym natężeniu przepływu 1098-EGR
Do środowisk korozyjnych i usług tlenowych
Grupa EmersonaMarka Fisher Make Reduktory ciśnienia typu 1098-EGR
Regulator ciśnienia gazu typu 1098-EGR firmy Fisher zapewnia ekonomiczną i dokładną kontrolę ciśnienia w wielu różnych zastosowaniach.
Systemy dystrybucji gazu ziemnego;dostawa gazu opałowego do przemysłowych kotłów, pieców, piekarników i mieszalników;oraz duże obiekty handlowe / przemysłowe, takie jak centra handlowe i szkoły.Stosowane są również w zakładach lotniczych i płynnych.
Tabela 1. Zakresy ciśnień wylotowych i dobór sprężyn
| Zakres ciśnienia wylotowego (PSI/BAR) | Numer części sprężyny | kolor wiosny |
| 3 do 15 (0,21 do 1,03) 3 do 20 (0,21 do 1,38) 5 do 35 (0,34 do 2,41) 30 do 60 (2,07 do 4,14) 35 do 100 (2,41 do 6,90) 80 do 150 (5,52 do 10,3) |
1D892327022 1D751527022 1D665927022 1D745527142 1E543627142 1P901327142 |
Czerwony Srebro Niebieski Zielony Żółty brązowy |
| 1. Wszystkie sprężyny można cofnąć do 0 psig (0 barów).Aby uzyskać najwyższą wydajność i najdokładniejszą regulację, należy użyć sprężyny o najniższym zakresie, którą można wyregulować do wymaganej wartości zadanej. 2. C Nie można stosować w zastosowaniach z bezwodnym amoniakiem (NH3). |
||
Cechy
Wszechstronność
Połączenie boczne ciała
Łatwa konserwacja
Na liście UL
Specyfikacje
Rozmiar korpusu i styl połączenia końcowego
Końcówka: 1/2 cala NPT
Wylot miernika: 1/4 cala NPT
Maksymalne ciśnienie wlotowe
250 psi/17,2 bara
Zakres wiosenny
5 ~ 35 psig (0,34 ~ 2,41 bara)
Rejestracja ciśnienia
Wewnętrzny
Możliwości temperaturowe
-20º do 150ºF / -29º do 66ºC
1. Podczas instalacji, obsługi i konserwacji tych regulatorów należy korzystać z usług wykwalifikowanego personelu.Przed instalacją sprawdź, czy nie ma uszkodzeń.
Upewnić się, że w reduktorze nie ma żadnych ciał obcych, a wszystkie przewody rurowe są czyste i drożne.
2. W przypadku montażu regulatora na zewnątrz, odpowietrznik obudowy sprężyny należy skierować w dół, aby zabezpieczyć go przed dostaniem się do wnętrza
zatkany lub gromadzący się wilgoć, żrące chemikalia lub inne ciała obce.Orientację odpowietrznika obudowy sprężyny można zmienić
obracając obudowę sprężyny względem korpusu regulatora.
3. Zamontować regulator tak, aby przepływ odbywał się od przyłącza IN do OUT zgodnie z oznaczeniem na korpusie regulatora.
4. Aby zdalnie odpowietrzyć obudowę sprężyny, zdejmij ekran, jeśli jest obecny, i podłącz do obudowy sprężyny orurowanie lub rurkę 1/4 cala NPT
połączenie.Przewody rurowe powinny odpowietrzać obudowę sprężyny w bezpieczne miejsce, mieć jak najmniej zagięć i mieć osłonięty
wentylację na końcu wylotu, która jest odporna na warunki atmosferyczne i zawsze skierowana w dół.
5. Podobnie jak większość reduktorów, reduktory serii 64 mają wartości znamionowe ciśnienia wylotowego niższe niż wartości znamionowe ciśnienia wlotowego.Chociaż typy z
wewnętrzne upustowe obejmują ograniczone zabezpieczenie nadciśnieniowe po stronie wylotowej, wszystkie typy mogą wymagać dodatkowego zabezpieczenia upustowego dla niektórych usług
warunków, jeśli rzeczywiste ciśnienie wlotowe może przekroczyć znamionowe ciśnienie wylotowe reduktora lub wartości znamionowe ciśnienia dowolnego wylotu
ekwipunek.Kontroluj reduktor okresowo i po wystąpieniu jakiegokolwiek stanu nadciśnienia.
6. Każdy reduktor jest fabrycznie ustawiony na nastawę ciśnienia określoną w zamówieniu.Jeśli żadne ustawienie nie jest określone, ciśnienie wylotowe jest
fabrycznie ustawiony na środek sprężyny sterującej.
![]()
