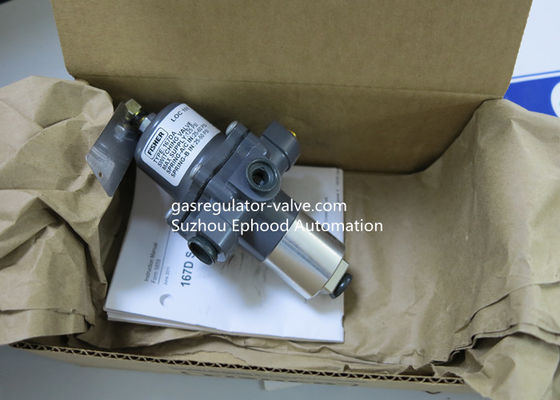

167DA Seria 125psi 1/4 "NPT Zawór przełączający Fisher Trzydrogowe ciśnienie

Zawór przełączający serii Fisher 167DA Trójdrożny zawór reduktora ciśnienia

Zawór przełączający serii Fisher 167DAjest zaworem trójdrożnym zwykle używanym dodostarczają stałe obniżone ciśnienie płynów gazowych do pilotów sterowanych sterowników i innego oprzyrządowania pneumatycznego.

Typy 167D i 167DS to dwudrogowe zawory przełączające.

Typy 167DA i 167DAS to trójdrogowe zawory przełączające.
Cechy:

Kompaktowy—Zawory przełączające typu 167D i 167DA zostały zaprojektowane z myślą o wyjątkowej wydajności w kompaktowej, lekkiej obudowie.

Łatwa, dokładna regulacja—W przypadku wyboru sprężyn zapewniających optymalną rozdzielczość punkt przełączania jest ustawiany zgodnie z określonymi wymaganiami za pomocą śruby regulacyjnej znajdującej się na górze obudowy sprężyny.

Możliwość obsługi gazu kwaśnego— Dostępna konstrukcja zgodna z NACE MR0175 i MR0103.

Opcjonalna konstrukcja ze stali nierdzewnej— Typy 167DS i 167DAS zapewniają wysoką odporność na korozję, szczególnie korzystną w zastosowaniach morskich.

Łatwość konserwacji— Do wykonywania konserwacji nie są wymagane żadne specjalne narzędzia, a wszystkie czynności konserwacyjne można wykonywać z zaworem w linii.

Wytrzymała konstrukcja—Zawory przełączające typu 167D i 167DA zostały zaprojektowane z myślą o dłuższej żywotności przy minimalnych wymaganiach konserwacyjnych.

Łączniki odporne na korozję— Śruby śrubowe i regulacyjne są podwójnie ocynkowane w celu zwiększenia odporności na korozję.Dostępne są również opcjonalne śruby i śruby regulacyjne ze stali nierdzewnej.

Specyfikacje

Dostępne konfiguracje

Typy 167D i 167DS:Zawory dwudrogowe przełączające

Typy 167DA i 167DAS:Trójdrożne zawory przełączające

Rozmiar korpusu, styl podłączenia wlotu i wylotu

Porty A i C:1/4” lub 1/2” NPT

Połączenia ciśnieniowe odpowietrzania i sterowania (port D) i port B:1/4 NPT

Materiały budowlane

Patrz Tabela 4

Maksymalne robocze ciśnienie wlotowe(1)

Typy 167D i 167DS:400 psig / 27,6 bar

Typy 167DA i 167DAS:125 psig / 8,6 bar

Typy 167DA i 167DAS (NACE):100 psig / 6,9 bar

Ustaw zakresy ciśnienia

Zobacz tabele 1 i 2

Maksymalne ciśnienie membrany(1)

150 psi / 10,3 bar ponad ustawienie ciśnienia wylotowego do maksymalnie 250 psi / 17,2 bar

Współczynniki przepływu i wymiarowania

Patrz Tabela 3

Lokalizacja odpowietrznika obudowy sprężyny

Wyrównany ze standardem wlotu, inne pozycje opcjonalne

Możliwości temperaturowe(1)

Nitryl (NBR)

Serwis standardowy (tylko typy 167D i 167DA): -20° do 180°F / -29° do 82°C

Serwis niskotemperaturowy (tylko typy 167D i 167DA) i serwis standardowy (tylko typy 167DS i 167DAS): -40° do 180°F / -40° do 82°C

Fluorowęgiel (FKM)

Obsługa w wysokiej temperaturze: od 0° do 300°F / -18° do 149°C

Instalacja

Zawór przełączający można zamontować w dowolnej pozycji, pod warunkiem, że odpowietrznik w obudowie sprężyny jest wolny od przeszkód.Podłącz pneumatyczny przewód sterujący do portu oznaczonego „D” na korpusie zaworu.Porty A i C (oraz B w zaworach typu 167DA i 167DAS) są połączone w celu uzyskania pożądanej reakcji zaworu przełączającego na utratę lub spadek ciśnienia pneumatycznego.Rysunek 5 przedstawia typowe zastosowanie zaworu przełączającego typu 167DA i 167DAS.Jeżeli ciśnienie wlotowe zaworu regulacyjnego spadnie poniżej zadanej wartości, sterownik dwustanowy wyłącza ciśnienie sterujące do zaworu przełączającego.Powoduje to, że zawór przełączający spuszcza ciśnienie z membrany zaworu regulacyjnego do atmosfery, zamykając zawór regulacyjny.Zawór sterujący pozostaje zamknięty, dopóki ciśnienie wlotowe nie zostanie przywrócone do żądanego ustawienia.
