WCC Stalowy regulator ciśnienia Fisher Gas Model samoobsługowy 627H

Materiał stalowy WCC Regulator gazu Fisher Model 627H Regulator ciśnienia gazu
Oryginał Fishera 627H Regulator ciśnienia gazu

Fisher Rosemount

Regulator gazu Fisher Make 627

Regulator Fisher 627

Cechy

Wewnętrzny zawór nadmiarowy

Wskaźnik działania odciążającego

Łatwy w utrzymaniu

Możliwość dostosowania instalacji

Wszechstronność aplikacji

Odporny na manipulacje

Szeroki zakres możliwości przepływu

Opis

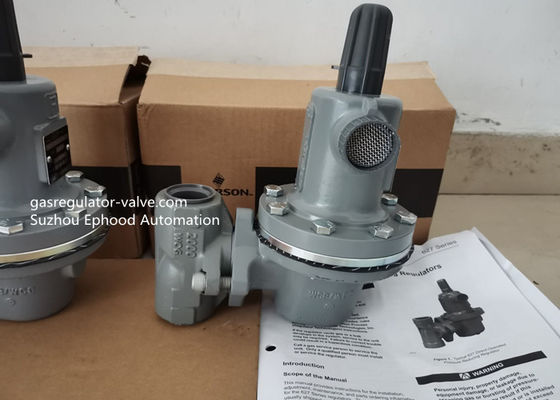

Samoobsługowe reduktory ciśnienia Fisher 627 (rysunek 1) są przeznaczone do systemów wysokiego i niskiego ciśnienia.Reduktory Fisher 627 mogą być używane z gazem ziemnym, powietrzem lub wieloma innymi gazami.Charakterystyki wydajności różnią się w zależności od konstrukcji.

Sekcja Dane techniczne zawiera ogólne dane techniczne reduktorów serii Fisher 627.Tabliczki znamionowe (Rysunek 2) podają szczegółowe informacje o konkretnym regulatorze w stanie fabrycznym.

Tabela 1. Maksymalne ciśnienia wlotowe, zakresy ciśnień wylotowych

Specyfikacje

Przyłącze końcowe 1” NPT : 627-496,627-497,627-498,627-499

Przyłącze końcowe 2” NPT:627-576,627-577,627-578,627-579

Dostępne konstrukcje

Typ 627: Samoobsługowy reduktor ciśnienia wyposażony w rurkę Pitota dla większych regulowanych wydajności (Rysunek 7).

Typ 627R: Typ 627 z wewnętrznym reliefem i otwartym gardzielą (rysunek 8).

Typ 627M: Typ 627 z uszczelnieniem trzpienia pomiędzy korpusem ciśnieniowym i obudową membrany.Ciśnienie jest mierzone pod membraną przez przyłącze przewodu sterującego 1/4 cala NPT (Rysunek 9).

Typ 627MR: Typ 627M z wewnętrznym odciążeniem (rysunek 10).

Typ 627H: Typ 627 z ogranicznikiem membrany zapewniającym wyższe ciśnienie wylotowe (rysunek 11).

Typ 627HM: Typ 627H z uszczelnieniem trzpienia pomiędzy korpusem ciśnieniowym i obudową membrany.Ciśnienie jest mierzone pod membraną przez dwa przyłącza przewodu sterującego 1/4 cala NPT (Rysunek 12).

KONIEC Rozmiary połączeń

1 cal i 2 cale

Style połączeń końcowych

Rozmiary ciała 1 lub 2 cale: NPT

Rozmiary korpusu 1 lub 2 cale (DN 25 lub 50):

ANSI Class 300 lub 600 RF kołnierzowe

Maksymalne ciśnienie wlotowe(1) (Ocena ciała)

2000 psig (138 bar) dla stali NPT, 1480 psig

(102 bar) dla stali z kołnierzem RF lub 1000 psig (69 bar) dla żeliwa sferoidalnego

Maksymalne ciśnienie wlotowe dysku zaworu(1)

2000 psig (138 bar) dla dysku nylonowego lub 1000 psig

(69 bar) dla tarczy nitrylowej

Rejestracja ciśnienia
Typ 627, 627H lub 627R: wewnętrzny

Instalacja

Praca regulatora w ramach wartości znamionowych nie wyklucza możliwości uszkodzenia przez zanieczyszczenia w liniach lub ze źródeł zewnętrznych.Reduktor należy sprawdzać okresowo i po wystąpieniu nadciśnienia pod kątem uszkodzeń.Podobnie jak większość reduktorów, reduktory serii 627 mają znamionowe ciśnienie wylotowe, które jest niższe niż znamionowe ciśnienie wlotowe.W przypadku reduktorów typu 627, 627H, 627M i 627HM, użytkownik musi zapewnić urządzenie zmniejszające ciśnienie lub ograniczające ciśnienie, jeśli ciśnienie wlotowe może przekroczyć znamionowe ciśnienie wylotowe, ponieważ te reduktory nie mają wewnętrznego upustu.

Reduktory typu 627R zapewniają wewnętrzny upust, który ogranicza całkowity wzrost ciśnienia wylotowego powyżej wartości zadanej.Skorzystaj z Tabeli 3, aby określić całkowite ciśnienie wylotowe.Ten wewnętrzny upust może być odpowiedni do zastosowania, jeśli nie, zapewnić dodatkowe upust ciśnienia lub urządzenie ograniczające ciśnienie za urządzeniem.

OSTRZEŻENIE

Regulator może wypuszczać trochę gazu do atmosfery.W przypadku korzystania z gazu niebezpiecznego lub łatwopalnego, odpowietrzony gaz może gromadzić się i powodować obrażenia ciała, śmierć lub uszkodzenie mienia w wyniku pożaru lub wybuchu.Odpowietrzyć reduktor w środowisku gazu niebezpiecznego w odległe, bezpieczne miejsce, z dala od wlotów powietrza lub jakiegokolwiek niebezpiecznego obszaru.Przewód wentylacyjny lub otwór kominowy muszą być zabezpieczone przed kondensacją lub zatkaniem.

Wysokociśnieniowy regulator gazu Fisher 627H Model regulatora gazu ze stali nierdzewnej
