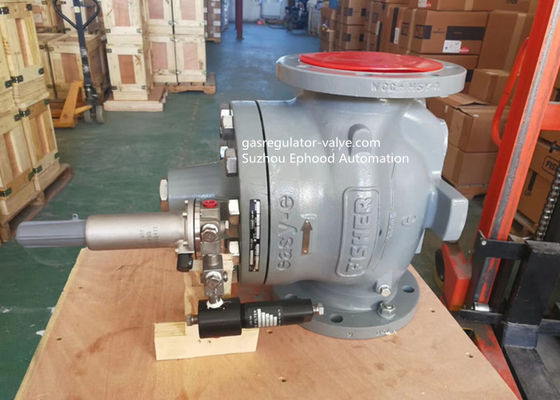

Regulator gazu Fisher model EZR z zaworem pilotowym 161EB Złożono wniosek o wysokim przepływie
Emerson Fisher Make reduktor ciśnienia serii EZR
Fisher Make Type EZR Sterowany pilotem reduktor ciśnienia, zaprojektowany tak, aby zapewniał dokładną, płynną, cichą pracę, szczelne odcięcie i długą żywotność, nawet w brudnej eksploatacji.Seria EZR może być instalowana w różnych zastosowaniach, takich jak systemy przesyłu/dystrybucji gazu ziemnego, obiekty przemysłowe i handlowe.Typ EZROSX jest dostępny z urządzeniem szybko zamykającym, które zapewnia ochronę przed nadciśnieniem i/lub pod ciśnieniem poprzez całkowite odcięcie dopływu gazu do systemu wylotowego.
Materiały budowlane
Zawór główny serii EZR
Korpus: żeliwo, stal WCC lub stal LCC
Maska: stal LF2
Tuleja maski: stal nierdzewna 416
Klatka: 15-5 ze stali nierdzewnej
Sprężyna: stal ocynkowana lub stal nierdzewna 17-7
Górna wtyczka: stal nierdzewna 17-4
Dolna wtyczka: stal nierdzewna 416
Sitko wlotowe: stal nierdzewna 316
Wymienna podkładka filtrująca: stal nierdzewna 18-8
Membrana: Nitryl (NBR) lub Fluorocarbon (FKM)
O-ringi: Nitryl (NBR) lub Fluorocarbon (FKM)
Przeciwnakrętka z kołnierzem: Stal ocynkowana
Pierścienie zapasowe: politetrafluoroetylen (PTFE)
Górne gniazdo sprężyny: stal nierdzewna 416
Osłona wskaźnika i osłona: tworzywo sztuczne
Trzon wskaźnika: stal nierdzewna 303
Mocowanie wskaźnika: stal nierdzewna 416
Wtyczka wskaźnika podróży: stal nierdzewna 416
Ograniczone przycinanie
Pierścień E: stal węglowa
Płytka ograniczająca: stal nierdzewna 416
Piloty serii 161EB do regulatora ciśnieniowego zaworu gazowego Fisher EZR
| Ciało |
Stal nierdzewna CF8M |
| Sprawa wiosna |
Stal nierdzewna CF8M |
| Wtyczka ciała |
303 Stal nierdzewna |
| Sprężyna kontrolna |
Stal ocynkowana |
| Korek zaworu |
Nitryl (NBR) lub Fluorowęgiel (FKM) |
| Śruba regulacyjna |
Stal ocynkowana |
| Membrana |
Nitryl (NBR) lub Fluorowęgiel (FKM) |
| Ogranicznik membrany |
303 Stal nierdzewna |
| O-ringi |
Nitryl (NBR) |
Opis dla regulatora gazu EZR
Dostępne konfiguracje
Patrz Tabela 1
Rozmiary korpusu, materiał, przyłącze końcowe i ciśnienie znamionowe
Patrz Tabela 2
Maksymalne ciśnienia wlotowe:Awaryjny: 175 psig / 12,1 bara, Praca: patrz Tabela 3
Maksymalne ciśnienie wylotowe:
Awaryjne (obudowa): 15 psig / 1,0 bar; Aby uniknąć uszkodzenia części wewnętrznych: 3 psig / 0,21 bar, różnica powyżej ustawienia ciśnienia wylotowego
Zakresy ciśnień wylotowych
Reduktor: 3,5 cala wc do 10 psig /9 mbar do 0,69 bar Patrz Tabela 4
Wydajność wewnętrznego odciążenia
Możliwości temperaturowe:-20 do 150°F / -29 do 66°C
Połączenie odpowietrznika obudowy sprężyny
Ulga wewnętrzna: 1 NPT
Ulga o dużej pojemności: 2-1/2 NPT
Połączenie rejestracji zewnętrznej:3/4 NPT
Główne rozmiary korpusu zaworu, style połączeń końcowych, maksymalne ciśnienie łożyska
| ROZMIARY KORPUSU GŁÓWNEGO ZAWORU |
MATERIAŁ |
STYLE POŁĄCZENIA KOŃCOWEGO |
NACISK |
| NPT |
DN |
| 1"*1", 2"*1", 2"*2" |
25*25, 50*25, 50*50 |
Stal WCC |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Zakresy ciśnienia na wylocie (kontroli) i typowe pasma proporcjonalne
| Rodzaj |
Zakres ciśnienia wylotowego |
Pasmo proporcjonalne |
| psi |
Bar |
psi |
Bar |
161AY lub
161AYM |
6 do 15 cali wc
0,5 do 1,2
1,2 do 2,5
2,5 do 4,5
4,5 do 7 |
15 do 37 mbar
0,03 do 0,08
0,08 do 0,17
0,17 do 0,31
0,31 do 0,48 |
1-calowa toaleta
1-calowa toaleta
0,5
0,5
0,5 |
3 mbar(2)
3 mbar(2)
0,03(2)
0,03(2)
0,03(2) |
161EB lub
161EBM |
5 do 15
10 do 40
30 do 75
70 do 140
130 do 200
200 do 350 |
0,35 do 1,0
0,69 do 2,8
2,1 do 5,2
4,8 do 10
9 do 14
14 do 24 |
0,5
0,5
0,6
1,3
1,5
3 |
0,03(2)
0,03(2)
0,04(2)
0,09(2)
0,10(2)
0,21(2) |
| 161EB |
30 do 300 |
2,1 do 20,7 |
6 |
0,41 |
