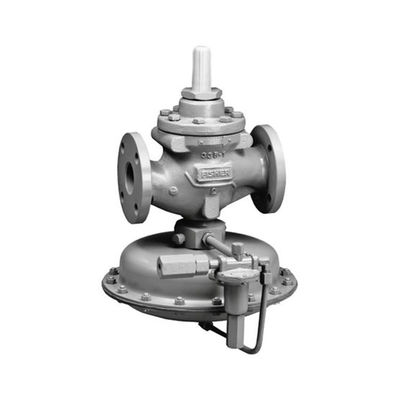

High Flow Rate Fisher Gas Regulator 1098-EGR For Corrosive Environments Oxygen Service

EmersonReduktory ciśnienia Fisher 1098-EGR

Reduktor ciśnienia Fisher o wysokim natężeniu przepływu 1098-EGR

Do środowisk korozyjnych i usług tlenowych

Regulator ciśnienia gazu Fisher Typ 1098-EGR zapewnia ekonomiczną i dokładną kontrolę ciśnienia w wielu różnych zastosowaniach;

systemy dystrybucji gazu ziemnego;dostarczanie gazu opałowego do kotłów przemysłowych, pieców, piekarników i mieszalników;oraz duże obiekty handlowe/przemysłowe, takie jak centra handlowe i szkoły.Wykorzystywane są również w służbie lotniczej zakładu oraz w służbie płynnej.

Tabela 1. Zakresy ciśnień wylotowych i dobór sprężyn

Cechy

Wszechstronność

Połączenie po stronie ciała

Łatwa konserwacja

Na liście UL

Specyfikacje

Rozmiar korpusu i styl połączenia końcowego

Koniec: 1/2-calowy NPT
Wylot miernika: 1/4 cala NPT

Maksymalne ciśnienie wlotowe
250 psi/17,2 bara

Zakres wiosna

5 ~ 35 psi (0,34 ~ 2,41 bara)

Rejestracja ciśnienia
Wewnętrzny

Możliwości temperaturowe
-20º do 150ºF / -29º do 66ºC

Typ 64R ​​ma wbudowany zawór nadmiarowy o małej wydajności.Trzpień zaworu osadza się na wywierconym otworze w płycie membrany.

Jeśli obniżone ciśnienie przekroczy ustawione ciśnienie, membrana unosi się z trzpienia zaworu tak, że ograniczona ilość

nadciśnienie może wpłynąć do obudowy sprężyny i wypłynąć przez ekranowany otwór wentylacyjny.

Regulator serii Fisher 64 jest również dostępny z pokrętłem.Do montażu panelowego dostępne jest opcjonalne pokrętło.

1. Podczas instalacji, obsługi i konserwacji tych reduktorów należy korzystać z wykwalifikowanego personelu.Przed montażem sprawdź, czy nie ma uszkodzeń.

Upewnić się, że w regulatorze nie ma żadnych ciał obcych, a wszystkie przewody rurowe i przewody rurowe są czyste i drożne.

2. W przypadku montażu regulatora na zewnątrz, otwór wentylacyjny obudowy sprężyny należy skierować w dół, aby zabezpieczyć go przed

zatkanie lub gromadzenie się wilgoci, żrących chemikaliów lub innych obcych materiałów.Orientacja odpowietrznika obudowy sprężyny

można zmienić poprzez obrócenie obudowy sprężyny w stosunku do korpusu regulatora.

3. Zainstalować regulator tak, aby przepływ odbywał się z połączenia IN do OUT, zgodnie z oznaczeniem na korpusie regulatora.

4. Aby zdalnie odpowietrzyć obudowę sprężyny, zdejmij osłonę, jeśli jest, i podłącz do sprężyny orurowanie lub rurkę 1/4 cala NPT

połączenie obudowy.Orurowanie lub rurki powinny wentylować obudowę sprężyny w bezpieczne miejsce, mieć jak najmniej zagięć i

mieć ekranowany otwór wentylacyjny na końcu wydechu, który jest odporny na warunki atmosferyczne i zawsze skierowany w dół.

5. Podobnie jak większość reduktorów, reduktory serii 64 mają wartości znamionowe ciśnienia wylotowego niższe niż wartości znamionowe ciśnienia wlotowego.Chociaż typy

z wewnętrznym upustem zawiera ograniczoną ochronę przed nadmiernym ciśnieniem, wszystkie typy mogą wymagać dodatkowej ochrony upustowej dla

niektóre warunki pracy, jeśli rzeczywiste ciśnienie wlotowe może przekroczyć znamionowe ciśnienie wylotowe regulatora lub wartości znamionowe ciśnienia

wszelkich dalszych urządzeń.Sprawdzaj reduktor okresowo i po wystąpieniu nadciśnienia.

6. Każdy regulator jest fabrycznie ustawiony na ustawienie ciśnienia podane w zamówieniu.Jeśli nie określono żadnego ustawienia, ciśnienie wylotowe wynosi

fabrycznie ustawiona na środku sprężyny sterującej.
