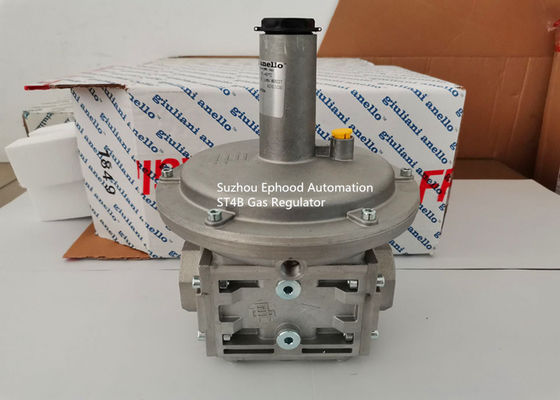

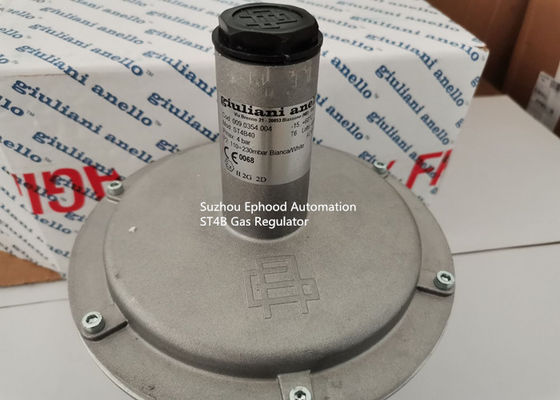

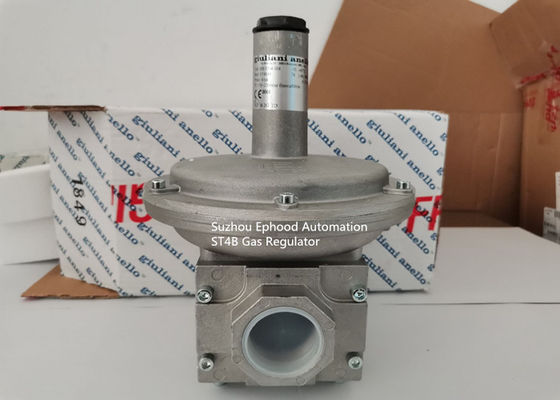

Włochy Giuliani Anello Wykonany model ST4B Regulator wysokiego ciśnienia gazu z zaworem odcinającym

Włochy giuliani anello Made Regulator wysokiego ciśnienia gazu model ST4B z zaworem odcinającym

Regulator wysokiego ciśnienia gazu z zaworem odcinającym

SPECYFIKACJA TECHNICZNA

Zakres ciśnień wlotowych P1:
ST4B: 50 mbar do 4 bar.
Zakres pracy: standardowa dostawa sprężyn neutralnych; inne zakresy wg tabeli sprężyn.

Klasa dokładności: AC10
Klasa ciśnienia zamknięcia: SG30

Temperatura robocza: -15 ℃ + 60 ℃

Paliwo : Gazy trzech rodzin: gaz przemysłowy (gaz miejski); gaz ziemny (grupa H - metan);gaz płynny (LPG);gaz nieagresywny.

Materiał:Korpus aluminiowy, części wewnętrzne z aluminium, stali, mosiądzu i materiałów syntetycznych;membrana i uszczelki z kauczuku butadienowo-nitrylowego.


Opór: zgodnie ze specyfikacjami UNI-EN88-2 i UNI-EN13611.

Operacja : przez napinanie sprężyny, bez energii pomocniczej.

Cechy konstrukcyjne:

Kompensacja ciśnienia wlotowego,

Standardowa membrana bezpieczeństwa zasilania,

Impuls rury zewnętrznej-Rp1/4”

Uszczelka szybko uszczelniająca.
Oba boczne punkty testowe ciśnienia wlotowego i wylotowego z 1/4”.

Główne cechy

Regulatory/regulatory są zgodne ze specyfikacją EN88-2 (rozporządzenie 2009/142/CE dotyczące gazów).


Zakres ustawień sprężyn: mbar Ciśnienie wylotowe regulatora gazu wysokiego ciśnienia modelu ST4B

WŁAŚCIWOŚCI TECHNICZNE
Membrana kompensacyjna, membrana robocza i membrana bezpieczeństwa: zewnętrzna rura wylotowa odpowietrznika nie jest konieczna, ponieważ wbudowana membrana bezpieczeństwa zapewnia, że ​​w przypadku pęknięcia membrany roboczej nie dojdzie do wycieku gazu (powyżej 30 dm3/h)

możliwe wewnątrz pomieszczenia (zgodnie z par.3.3.2. specyfikacji EN88).

INSTALACJA
Zainstalować regulator z membraną ustawioną poziomo (na rurach poziomych).Należy uważać, aby zawsze kierować się kierunkiem przepływu gazu wskazanym przez strzałkę na reduktorze/regulatorze.

Do montażu regulatora/regulatora na piastach wlotu i wylotu należy użyć odpowiednich narzędzi.Podczas montażu regulatora/regulatora nigdy nie należy wywierać dźwigni na tuleję górnej pokrywy.
We wszystkich modelach z filtrem w środku najlepiej zamontować reduktor/regulator na wygodnej wysokości nad ziemią, aby ułatwić czyszczenie filtra (zawsze montuj odpowiedni filtr gazu przed regulatorem/regulatorem).
