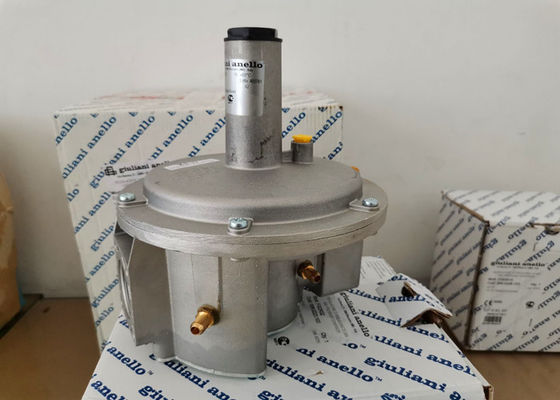

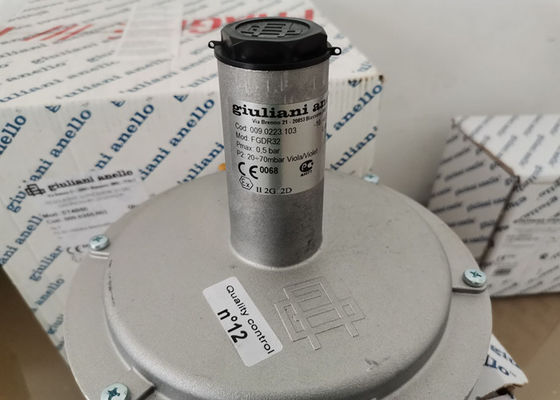

Włochy giuliani anello Made Aluminiowy regulator ciśnienia z wbudowanym filtrem Model FGDR
Aluminiowy regulator ciśnienia z wbudowanym filtrem, zgodny z EN 88-1.
Maks.ciśnienie wlotowe 500 mbar.Maks.ciśnienie wylotowe 350 mbar.
Kontrola zamknięcia.Nadaje się do gazu przemysłowego, gazu ziemnego, gazu płynnego (LPG), gazu nieagresywnego i powietrza.Zakres temperatur pracy: -15 do 60°C.
SPECYFIKACJA TECHNICZNA
Zakres ciśnień wlotowych P1:
FGD: +5mbar do 200mbar
FGDR: +30mbar do 500mbar
FG1B: +30mbar do 1bar
Zakres pracy P2 : standardowa sprężyna neutralna;inne zakresy wg tabeli wiosennej.
Odniesienie standardowe:
FGD- FGDR: EN 88-1
FG1B: EN 88-2
Klasa gubernatora :
FGD - FGDR: klasa A
FG1B: klasa AC10
Ciśnienie zamknięcia:
FGD: ten model nie ma funkcji zamykania testu
FGDR:in zgodnie z normą EN 88-1
FG1B: klasa SG30
Odporność: zgodnie ze specyfikacją EN13611.
Paliwo : Gazy trzech rodzin: gaz przemysłowy (gaz miejski); gaz ziemny (grupa H - metan);gaz płynny (LPG);gaz nieagresywny.
Zakres temperatury otoczenia: -15 ℃ do + 60 ℃
Działanie : przez napięcie sprężyny, bez energii pomocniczej.
Cechy konstrukcyjne: kompensacja ciśnienia wlotowego, standardowa membrana bezpieczeństwa zasilania, impuls wewnętrzny rury.Uszczelka szybko uszczelniająca.
Wszystkie modele są dostarczane z złączkami do rur wlotowych i wylotowych.
Ciśnienie wylotowe Regulator ciśnienia gazu model FGDR
| Model |
FGDR 15-20-25 |
FGDR 32-40-50/40 |
FGDR 50 |
| Kolor wiosny |
Zielony |
5-15 mbar |
5-15 mbar |
5-15 mbar |
| Neutralny |
10-30 mbar |
10-25 mbar |
10-35 mbar |
| Fioletowy |
25-80 mbar |
20-70 mbar |
30-80 mbar |
| brązowy |
70-160 mbar |
65-130 mbar |
70-220 mbar |
| Niebieski |
150-280 mbar |
/ |
210-350 mbar |
| biały |
270-350 mbar |
120-250 mbar |
/ |
| Czarny |
/ |
240-350 mbar |
/ |
Materiał: korpus aluminiowy, części wewnętrzne z aluminium, stali, mosiądzu i materiałów syntetycznych;membrana i uszczelki z kauczuku butadienowo-nitrylowego.
WŁAŚCIWOŚCI TECHNICZNE
Membrana kompensacyjna, membrana robocza i membrana bezpieczeństwa: zewnętrzna rura wylotowa odpowietrznika nie jest konieczna, ponieważ wbudowana membrana bezpieczeństwa zapewnia, że w przypadku pęknięcia membrany roboczej nie dojdzie do wycieku gazu (powyżej 30 dm3/h)
możliwe wewnątrz pomieszczenia (zgodnie z par.3.3.2. specyfikacji EN88).
INSTALACJA
Zainstalować regulator z membraną ustawioną poziomo (na rurach poziomych).Należy uważać, aby zawsze kierować się kierunkiem przepływu gazu wskazanym przez strzałkę na reduktorze/regulatorze.
Do montażu regulatora/regulatora na piastach wlotu i wylotu należy użyć odpowiednich narzędzi.Podczas montażu regulatora/regulatora nigdy nie należy wywierać dźwigni na tuleję górnej pokrywy.
We wszystkich modelach z filtrem w środku najlepiej zamontować reduktor/regulator na wygodnej wysokości nad ziemią, aby ułatwić czyszczenie filtra (zawsze montuj odpowiedni filtr gazu przed regulatorem/regulatorem).
Upewnij się, że rury są czyste i wyrównane, aby regulator/regulator nie był obciążony.
Nie zdejmuj perforowanego kołpaka odpowietrznika membrany (3) i nie zatykaj otworu, w przeciwnym razie regulator/regulator nie będzie działał.Zainstaluj regulator tak, aby uniknąć kontaktu z otynkowanymi ścianami.
Upewnić się, że regulator/regulator jest odpowiedni do zamierzonego zastosowania.
|
Model
|
Numer części
|
Opis
|
Kończyć się
|
| FGDR32 |
009.0223.101 |
Z neutralną sprężyną 10-25 mbar |
1-1/4" |
| FGDR32 |
009.0223.102 |
Z zieloną sprężyną 5-15 mbar |
1-1/4" |
| FGDR32 |
009.0223.103 |
Z fioletową sprężyną 20-70 mbar |
1-1/4" |
| FGDR32 |
009.0223.104 |
Z brązową sprężyną 65-130 mbar |
1-1/4" |
| FGDR32 |
009.0223.106 |
Z białą sprężyną 120-250 mbar |
1-1/4" |
| FGDR32 |
009.0223.107 |
Z czarną sprężyną 240-350 mbar |
1-1/4" |
