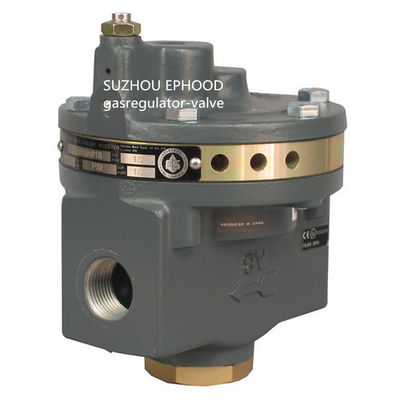

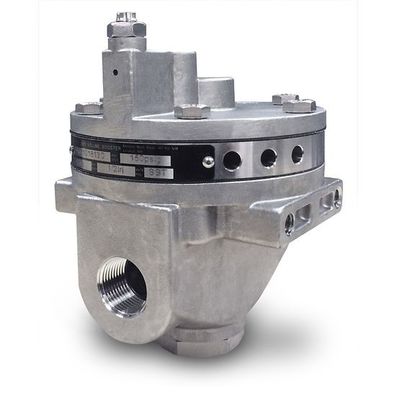

Fisher 2625 2625NS Wzmacniacze głośności

Wzmacniacze objętości serii Fisher 2625 są używane w połączeniu z pozycjonerem na zaworze sterującym dławieniem w celu zwiększenia prędkości skoku.2625NS jest wersją do zastosowań jądrowych i wykorzystuje komponenty elastomerowe, które lepiej wytrzymują środowiska o wysokiej temperaturze i promieniowaniu.Modele 2625 i 2625SST są certyfikowane do stosowania w aplikacjach Safety Instrumented System (SIS).Certyfikacja została przyznana przez exida Consulting LLC, globalnego dostawcę zabezpieczeń funkcjonalnych i systemów sterowania.

Wzmacniacz zawiera stałą strefę nieczułości, miękką konstrukcję gniazda i integralne ograniczenie obejściowe, aby wyeliminować problemy z nasyceniem pozycjonera, które mogą wystąpić w przypadku wzmacniaczy głośności, które nie mają tych funkcji.Regulacja integralnego ograniczenia bypassu

jest niezbędne dla stabilności systemu.Regulacja ta nie wpływa na strefę nieczułości wzmacniacza głośności, ale umożliwia zaworowi regulacyjnemu reagowanie na niewielkie zmiany sygnału wejściowego bez poświęcania dokładności stanu ustalonego.Pozwala to również wzmacniaczowi na dostarczanie wysokiej głośności wyjścia do szybkiego głaskania, gdy wystąpią duże, szybkie zmiany sygnału wejściowego.

Wzmacniacz objętości służy do poprawy prędkości skoku. Jeśli wymagana jest precyzyjna kontrola zaworu, zaleca się użycie pozycjonera.Jeśli wzmacniacz objętości ma być używany tylko z siłownikiem, do sterowania dwustanowego należy zamknąć integralne ograniczenie obejścia wzmacniacza (obrócone do końca zgodnie z ruchem wskazówek zegara).

Złącza i orurowanie można instalować ze wzmacniaczem objętości 2625 lub 2625NS do testów diagnostycznych.

2625 jest certyfikowany do użytku w aplikacjach Safety Instrumented System (SIS).Certyfikacja została przyznana przez exida Consulting LLC, globalnego dostawcę zabezpieczeń funkcjonalnych i systemów sterowania.Certyfikacja SIS jest identyfikowana na produkcie za pomocą etykiety umieszczonej na obudowie zasilania.

Specyfikacje

Zakresy ciśnienia zasilania

W przypadku stosowania w połączeniu z ustawnikiem pozycyjnym lub innym akcesorium pneumatycznym, zawsze podłączać ustawnik i wzmacniacz objętości do jednego wspólnego zasilania przez regulator Fisher 67D, 67DR lub 95H .Na linii zasilającej regulator należy zainstalować filtr o dużej wydajności, taki jak Fisher 262K.Ciśnienie zasilania również nie może przekraczać maksymalnego ciśnienia znamionowego siłownika.Konstrukcje są dostępne w dwóch maksymalnych zakresach zasilania. W przypadku normalnego stosowania z siłownikami membranowymi: Do 2,8 bara (40 psig) W przypadku normalnego stosowania z siłownikami tłokowymi: Do 10,3 bara (150 psig)

Ciśnienie sygnału wejściowego

Wyjście pozycjonera

Maksymalne ciśnienie sygnału wejściowego

10,3 bara (150 psig)

Naprawiono wejście‐do‐Współczynnik ciśnienia wyjściowego

1 do 1

Nominalna strefa nieczułości

Procent rozpiętości wyjścia pozycjonera (1):

Port wylotowy 2,4 mm (0,094 cala): 2%

Port wylotowy 9,5 mm (0,375 cala): 3,5%

Port wylotowy 12,7 mm (0,5 cala): 5%
