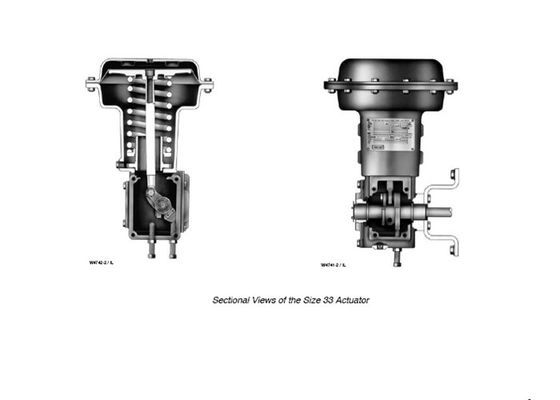

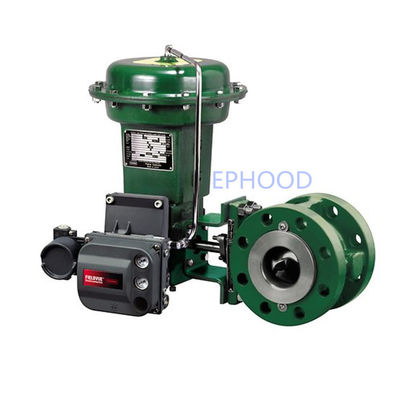

Siłownik zaworu membranowego Fisher 1052 ze sprężyną powrotną, siłownik obrotowy membranowy

Fisher 1052 Siłownik obrotowy z membraną ze sprężyną powrotną

Siłowniki obrotowe Fisher 1052 z membraną ze sprężyną powrotną obsługują zawory obrotowe z wałem wielowypustowym i nadają się do pracy w trybie włączania/wyłączania lub dławienia.Zaprojektowany z myślą o łatwej instalacji szerokiej gamy opcji: wyłączników krańcowych, przełączników wskazujących położenie, pozycjonerów i ręcznych przesterowań.

Podstawowa różnica między tymi siłownikami polega na tym, że siłownik 1052 ma regulator sprężyny, co oznacza, że ​​może być używany z ustawnikiem pozycyjnym lub bez, w zależności od wymagań serwisowych.Siłownik 1051 pracujący w trybie dławienia jest standardowo wyposażony w nastawnik zaworu.Informacje o zaworach i ustawnikach znajdują się w oddzielnych biuletynach.

Oba typy siłowników zostały zaprojektowane z myślą o łatwej instalacji szerokiej gamy opcji: wyłączników krańcowych, przełączników wskazujących położenie, pozycjonerów i ręcznych przesterowań.Możliwość zastosowania opcji różni się w zależności od wielkości siłownika.Zapoznaj się z tabelą specyfikacji i tabelą 4, aby uzyskać informacje

informacje dotyczące zastosowania opcji i specyfikacji.

Cechy

Elastyczność aplikacji —Siłowniki obrotowe typu 1051 i 1052 są dostępne w wersji otwierania awaryjnego lub zamykania awaryjnego i mogą być montowane w dowolnej z czterech pozycji montażowych siłownik-zawór.Do pozycji montażowych.Siłowniki te można montować na szerokiej gamie zaworów Fisher_ (montaż typu F lub G) lub używać z innym wyposażeniem (montaż typu H lub J).

Minimalna martwa strefa—Jednoprzegubowe połączenie z wielowypustową i zaciskaną dźwignią minimalizuje utratę ruchu i poprawia dokładność sterowania.

Długa żywotność —Wytrzymała konstrukcja zapewnia stabilność, odporność na korozję i

ochronę przed deformacją w przypadku wystąpienia nadmiernego ciśnienia.

Bezpieczeństwo-Połączenie siłownika z zaworem jest całkowicie zamknięte, jednak regulacja uszczelnienia zaworu pozostaje dostępna bez demontażu jakichkolwiek części. Dla bezpieczeństwa podczas demontażu sprężyna

kompresja jest kontrolowana na siłowniku typu 1051.Siłownik typu 1052 jest wyposażony w dostępny z zewnątrz regulator sprężyny, który zmniejsza ściśnięcie sprężyny.

Dostępne konfiguracje

Typ 1051:Do obsługi on-off lub do dławienia

Typ 1052:Do pracy on-off bez pozycjonera lub do dławienia z lub bez pozycjonera

pozycjoner.

Bezpośrednie działanie:Zwiększenie ciśnienia obciążenia powoduje wysunięcie trzpienia membrany z korpusu sprężyny.

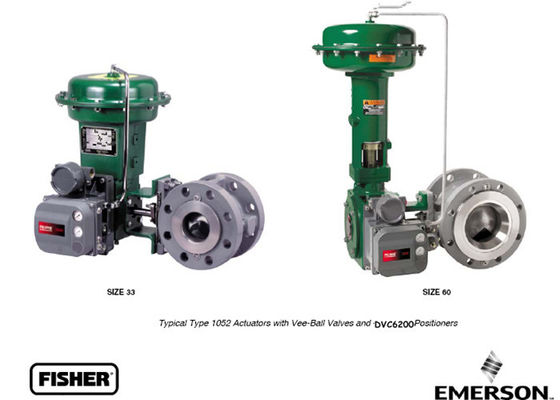

Rozmiary siłowników

Typ 1051:Rozmiar 33, rozmiar 40 i rozmiar 60

typ 1052:Rozmiar 20, Rozmiar 33, Rozmiar 40, Rozmiar 60 i Rozmiar 70

Standardowe zakresy ciśnienia membrany

Rozmiary 20 i 60:0 do 1,2 bara (0 do 18 psig), 0 do 2,3 bara (0 do 33 psig) i 0 do 2,8 bara (0 do 40 psig)

Rozmiary 33 i 40:0 do 1,2 bara (0 do 18 psig), 0 do 2,3 bara (0 do 33 psig),

0 do 2,8 bara (0 do 40 psig) i 0 do 3,8 bara (0 do 55 psig)

Rozmiar 70:0 do 2,3 bara (0 do 33 psig), 0 do 2,8 bara (0 do 40 psig) i 0 do 3,8 bara

(0 do 55 psig)

Maksymalne ciśnienie doboru membrany

Rozmiar 20:3,4 bara (50 psig)

Rozmiar 33:3,8 bara (55 psig)

Rozmiar 40:4,5 bara (65 psig)

Rozmiar 60:2,8 bara (40 psig)

Rozmiar 70:3,8 bara (55 psig)

Maksymalne ciśnienie obudowy membrany

Rozmiar 20:4,1 bara (60 psig)

Rozmiar 33:4,5 bara (65 psig)

Rozmiar 40:5,2 bara (75 psig)

Rozmiar 60:3,4 bara (50 psig)

Rozmiar 70:4,5 bara (65 psig)
