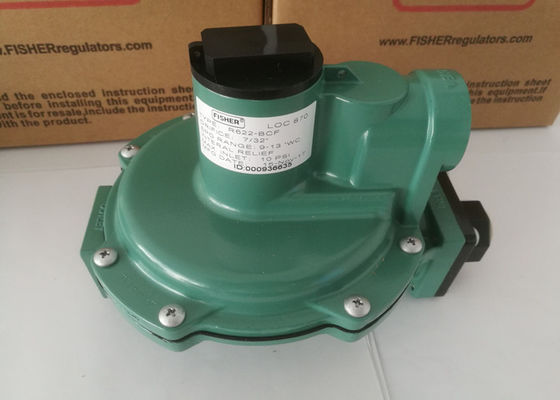

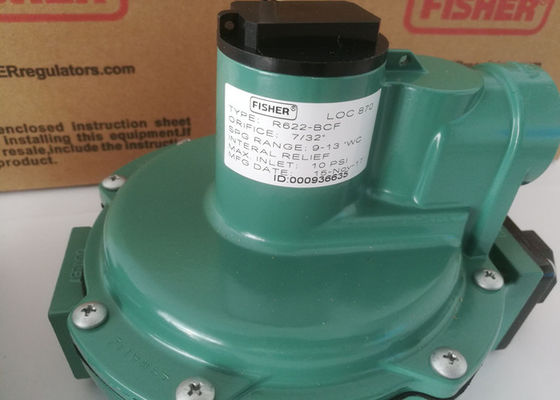

Fisher Marka R622 Niskociśnieniowy regulator gazu Zawór redukcyjny Emerson LPG

Fisher Brand R622 Reduktor drugiego stopnia niskiego ciśnienia gazu
Fisher R600 Series drugi stopień niskiego ciśnienia reduktory posiadają aprobatę UL i są przeznaczone do redukcji ciśnienia wylotowego z reduktora pierwszego stopnia w instalacjach domowych.Typ R622 jest przeznaczony do dwustopniowych zastosowań domowych do 1 400 000 BTU na godzinę / 15,8 SCMH.Typ R622 zawiera wysokowydajny zawór nadmiarowy i duży odpowietrznik z ekranem 3/4 cala, aby ograniczyć ciśnienie wylotowe do mniej niż 2 psig / 0,14 bara w sytuacji nadciśnienia.

Reduktory drugiego stopnia Fisher typu R622 posiadają certyfikat UL i zostały zaprojektowane w celu zmniejszenia ciśnienia wylotowego z reduktora pierwszego stopnia w instalacjach domowych, komercyjnych i przemysłowych.R622 stosowany z gazem ziemnym, sztucznym lub gazem płynnym.

Cechy
Kompaktowa konstrukcja
Wysoka pojemność
Ochronny ekran wlotowy
Ulga wewnętrzna
Lekki
Zawory manometru na wlocie i wylocie

20-letni zalecany okres wymiany

Specyfikacje

Typ R622 (standard): Reduktor drugiego stopnia z prostym korpusem

Rozmiary korpusów i style połączeń końcowych

1/2" * 1/2"(DN 15* DN 15), NPT

Maksymalne ciśnienie wlotowe

Robocze: 10 psig

Zakres ciśnienia wylotowego

WC od 9 do 13 cali / od 22 do 32 mbarów

Rozmiary otworów
Seria R600 (z wyjątkiem serii R632A i R632E): 7/32 cala / 5,6 mm

Rejestracja ciśnienia

Wewnętrzny

Możliwości temperaturowe

-20 do 160°F (-29 do 71°C)


Miejsce instalacji

Zainstalowany regulator powinien być odpowiednio zabezpieczony przed ruchem kołowym oraz uszkodzeniami pochodzącymi z innych źródeł zewnętrznych.

• Zamontować regulator z odpowietrznikiem skierowanym pionowo w dół, patrz rysunek 2. Jeżeli odpowietrznik nie może być zamontowany pionowo w dół, regulator należy zamontować pod oddzielną osłoną ochronną.Zainstalowanie regulatora z odpowietrznikiem skierowanym w dół umożliwia odpływ skroplin, minimalizuje przedostawanie się wody lub innych zanieczyszczeń do otworu wentylacyjnego oraz minimalizuje blokowanie odpowietrznika przez marznące opady atmosferyczne.

• Nie instaluj regulatora w miejscu, w którym może gromadzić się nadmierna ilość wody lub oblodzenie, np. bezpośrednio pod rynną spustową, rynną lub linią dachu budynku.W takich przypadkach nawet kaptur ochronny może nie zapewniać odpowiedniej ochrony.

• Zainstaluj reduktor tak, aby każdy wylot gazu przez odpowietrznik lub zespół odpowietrzający znajdował się na wysokości ponad 3 stóp / 0,91 metra w poziomie od dowolnego otworu w budynku poniżej poziomu wylotu.

• Zainstaluj regulator wystarczająco wysoko nad poziomem gruntu, co najmniej 18 cali / 45 cm – tak, aby rozpryski deszczu nie mogły zamarznąć w otworze wentylacyjnym.

Regulatory narażone na ciężkie warunki śniegowe

Niektóre instalacje, na przykład na obszarach z dużymi opadami śniegu, mogą wymagać osłony lub obudowy w celu ochrony regulatora przed obciążeniem śniegiem i zamarzaniem otworów wentylacyjnych.
