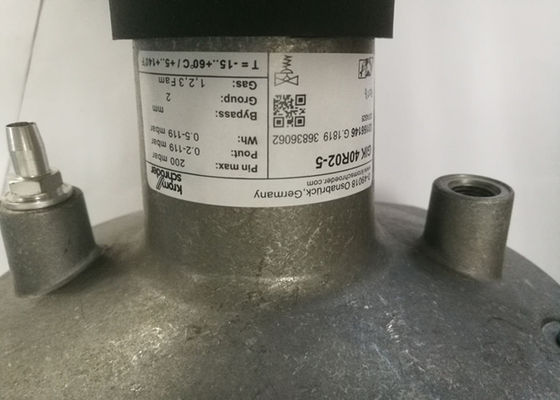

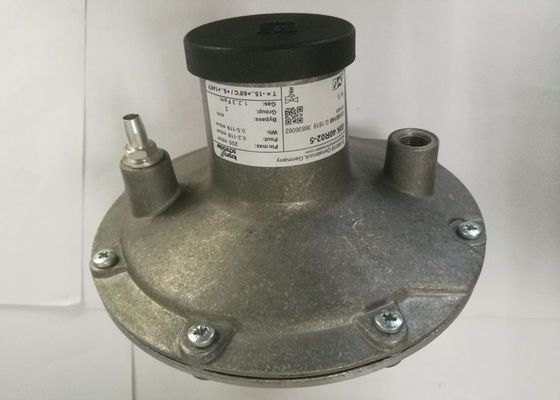

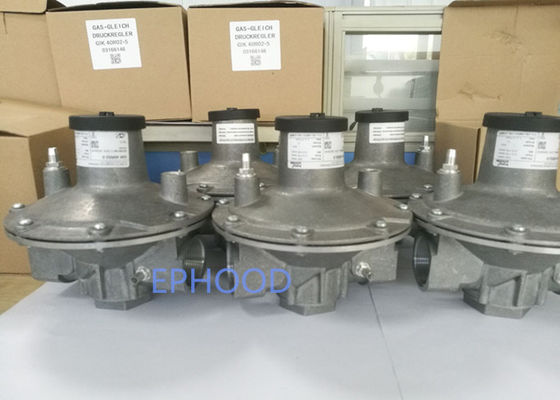

Kromschroder Brand Ratio Regulator GIK40R02-5 GIK50R02-5 Gas Control Valve For Heating

Krom Schroder Marka GIK40R02-5 Regulator proporcji

GIK50R02-5Regulator współczynnika

Wniosek
Regulatory stosunku gaz/powietrze GIK i GIsłużą do utrzymania stałego stosunku powietrze-gaz oraz do regulacji ciśnienia gazu przed palnikami gazowymi w instalacjach bez podgrzanego powietrza do spalania. GIK i GI do regulacji modulowanej, GIK..B z obejściem dla kontrola niskie/wyłączone.Regulacja zerowego ciśnienia z zestawem do konwersji.

Funkcjonować

Kroma Schrodera regulator stosunku gaz/powietrze jest uruchamiany ciśnieniem w przewodzie powietrza do spalania.Reguluje ciśnienie wylotowe gazu w stosunku 1:1 do ciśnienia powietrza sterującego. Moc palnika zmienia się za pomocą zaworu sterującego powietrzem.
Wahania ciśnienia w piecu mają taki sam wpływ na przepływ gazu i powietrza, co oznacza, że ​​mieszanka gaz-powietrze nie zmienia się. Niską szybkość spalania można ustawić, regulując sprężynę regulatora.
W przypadku sterowania góra/dół (GIK..B) sprężyna powinna być w pełni rozluźniona.min.przepływ przepływa tylko przez obejście. Ustawianie na dużym ogniu odbywa się za pomocą kryz lub zaworów na palniku.

Dane techniczne
GIK, GI
Rodzaj gazu: Gaz ziemny, gaz miejski, LPG (w postaci gazowej), metan pochodzenia biologicznego, GIK..L, GI..L tylko do powietrza.
Maks.ciśnienie wlotowe: 3 psig (200 mbar).

Ciśnienie kontrolne powietrza do spalania: 0,2 do 48 "WC (0,5 do 120 mbar).
Ciśnienie wylotowe: 0,08 do 47,5 "WC (0,2 do 119 mbar).
Różnica ciśnień między ciśnieniem wlotowym pe a ciśnieniem wylotowym pa: max.40 "WC (100 mbarów).
Współczynnik transmisji: 1:1.
Średnica obejścia GIK..B:GIK 15–25: standardowo 0,06 cala (1,5 mm), możliwe do 0,157 cala (4 mm)
GIK 40–50: standardowe 0,197 cala (5 mm),
możliwe do 0,354 cala (9 mm).
Zakres regulacji przy min.przepływ: -1,2 do +1,2 ”WC (-3 do +3 mbar).

GIK
Połączenie: gwint NPT.
Przyłącze przewodu sterującego: 1/4 NPT.
Obudowa: aluminium.
Membrany: Perbunan.
Gniazdo zaworu: aluminium.
Tarcza zaworu: tworzywo sztuczne.
Uszczelnienie dysku zaworu: Perbunan.
Śruba obejściowa: mosiądz.
Temperatura otoczenia:
-4 do +158°F (-20 do +70°C).
