67CFR Wyposażenie w instrumenty Regulator gazowy Fisher Wtyczka regulacyjna ciśnienia Fisher Do obniżania ciśnienia 67CFR-237

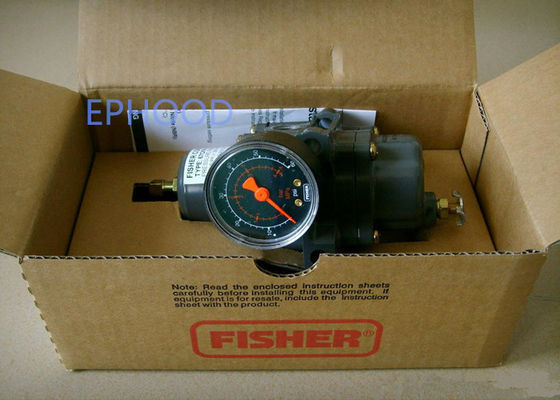

67CFR-237 Fisher Instrument Supply Filter Regulator

Fisher 67CFR:regulatory filtrów posiadają wewnętrzny zawór odciągający zmiękkie siedzenie zapewniające niezawodne zamknięcie bez zauważalnych wycieków.

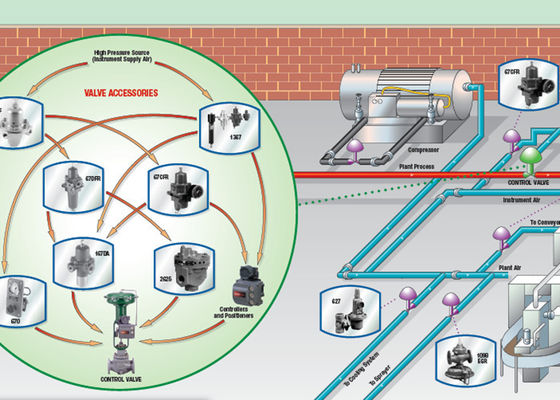

Fisher 67CFR-237 Regulatory sterowane bezpośrednio i regulatory filtrów są zazwyczaj stosowane do zapewnienia stale kontrolowanych, zmniejszonych

Ciśnienie do sterowników pneumatycznych i elektropneumatycznych oraz innych instrumentów.

Inne zastosowania obejmują zapewnienie zmniejszonego ciśnienia w czkach powietrznych, strumieniach powietrza i pistoletach rozpylających.

Typy 67Posiadłości filtrów CFR

Obszar wolny:12 razy powierzchnia rury

Wskaźnik mikronów:Filtr polietylenowy (standardowy): 5 mikronówFiltr z włókna szklanego (nieobowiązkowy):5 mikronówPVDF lub filtr ze stali nierdzewnej

(nieobowiązkowo):40 mikronów

Położenie zaworu odpływowego i otworu sprężynowego

Wyrównane ze standardem wejściowym, inne pozycje opcjonalne

Zasada działania

Ciśnienie w dół rzeki jest rejestrowane wewnętrznie na dolnej stronie przepony.

Przy ustawionym ciśnieniu, wtyczka zaworów jest trzymana przy otworze i nie ma przepływu przez regulator.

Ciśnienie w dół płynu nieznacznie spada, co pozwala sprężyni rozciągać się, przenosząc łodygę w dół i wtyczkę zaworu z dala od otworu.

Pozwala to na przepływ przez regulator.

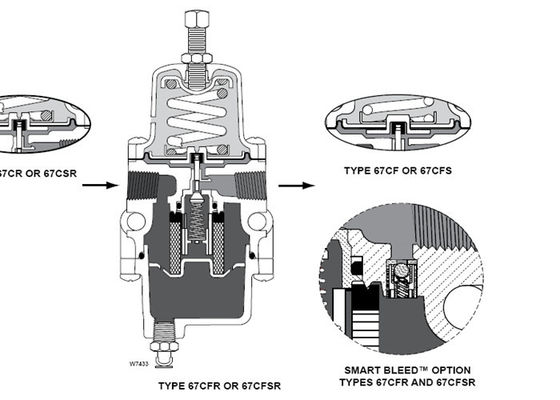

Wydział wewnętrzny (model Fisher 67CFR)

Jeżeli z jakiegoś powodu, poza normalnymi warunkami pracy, ciśnienie poniżej przepływu przekracza ustawiony punkt regulacji, siła

Ciśnienie powstałe w dół rzeki podniesie przepony, dopóki nie zostaną podniesione z fotelika.

Zawór reliefu typu 67CFR to elastomerowa wtyczka, która zapobiega wyciekowi powietrza z dolnego strumienia do atmosfery

podczas normalnej pracy, co pozwala zachować powietrze roślin.

Dostępne konfiguracje

Rozmiar ciała i styl połączenia końca
1/4" NPT

Maksymalne ciśnienie wejściowe (nazwa ciała)
250 psig / 17,2 bar
Ciśnienie wyjściowe
0-60 psi

Rejestracja ciśnienia
Wewnętrzne

Zdolności temperatury
Z nitrylem (NBR):
Standardowe śruby:-20 do 180°F / -29 do 82°C
Z przyrządami:-40 do 180°F / -40 do 82°C
