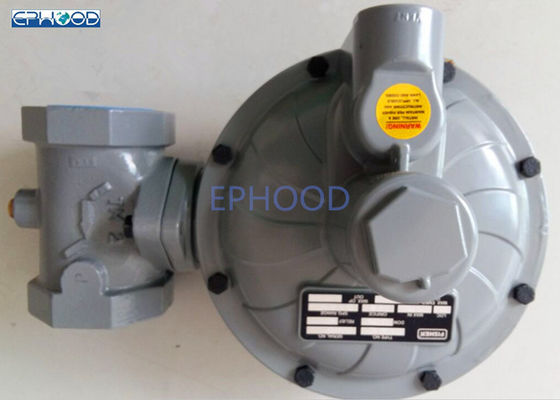

Commercial Fisher Controls Regulator High Flexibility Multi Purpose

Emerson Reduktor gazu z zaworem redukcyjnym serii Fisher CS400
Reduktory z dociskiem sprężynowym serii CS400 bezpośredniego działania zapewniają aplikacje do redukcji ciśnienia w instalacjach komercyjnych i lekkich instalacjach przemysłowych.Elastyczność tę zapewniają liczne rozmiary korpusów i przyłączy końcowych, ustawienia ciśnienia wylotowego, rozmiary kryz, a także opcja rejestracji ciśnienia wewnętrznego lub zewnętrznego.Oprócz elastyczności zastosowań seria CS400 oferuje wiele opcji ochrony przed nadciśnieniem, aby spełnić wymagania dotyczące aplikacji.

Cechy
* Szeroki wybór rozmiarów korpusu i połączeń końcowych
* Możliwości dokładności pomiaru stałego współczynnika / współczynnika ciśnienia (PFM)
* Możliwość konwersji w terenie z wykrywania wewnętrznego na wykrywanie zewnętrzne dla konstrukcji szeroko otwartego monitora
* Dostępne w materiałach korpusu z żeliwa szarego, żeliwa sferoidalnego i stali
* Do regulacji ciśnienia i demontażu kryzy wymagane są tylko standardowe narzędzia
* Łatwy w utrzymaniu

Specyfikacje
Materiał korpusu, rozmiar i style przyłącza końcowego, ciśnienie znamionowe
Żeliwo szare, 1-1/2”NPT * 1-1/2”NPT i 2”NPT * 2”NPT
175 psi/12,1 bara
Żeliwo sferoidalne, 1-1/2”NPT* 1-1/2”NPT i 2”NPT*2”NPT
290psi/20bar
Maksymalne ciśnienie wlotowe
175 psig / 12,1 bara ,Patrz Tabela 2
Zakresy ciśnień wylotowych
Regulator: Patrz Tabela 5
Rejestracja ciśnienia
Wewnętrzna lub Zewnętrzna
Przybliżona waga:Z gwintowanym korpusem
Typ CS400: 5 kg
Oświadczenie i informacje o zgodności z PED
Seria produktów CS400 jest zgodna z dyrektywą dotyczącą urządzeń ciśnieniowych PED 97/23/WE. Wyjątkiem od tego poprzedniego oświadczenia jest typ CS403, który nie posiada jeszcze certyfikatu zgodności
z dyrektywą PED.
Reduktor ciśnienia nie wymaga żadnych dodatkowych akcesoriów zabezpieczających przed nadciśnieniem w porównaniu z ciśnieniem projektowym PS, gdy stacja redukcyjna przed wlotem jest zwymiarowana dla maksymalnego przypadkowego MIPd za zaworem <= 1,1 PS.
Zasada działania
Działanie regulatora podstawowego typu CS400
Zapoznać się z rysunkiem serii Fisher CS400 Gdy zapotrzebowanie na dopływ spada, ciśnienie pod membraną wzrasta.Ciśnienie to przewyższa nastawę regulatora (którą ustawia sprężyna sterująca regulatora).Poprzez działanie zespołu słupka popychacza, dźwigni i trzpienia zaworu, dysk zaworu zbliża się do otworu i zmniejsza przepływ gazu.Jeśli zapotrzebowanie w dół wzrasta, ciśnienie pod membraną spada.Siła sprężyny popycha zespół słupka popychacza w dół, dysk zaworu odsuwa się od otworu, a przepływ gazu wzrasta w dół, gdy regulator otwiera się w odpowiedzi na zmniejszone ciśnienie pod membraną.
Reduktor typu CS400IR zawiera wewnętrzny zawór nadmiarowy do ochrony przed nadciśnieniem.Jeśli ciśnienie wylotowe przekroczy ustawienie regulatora o 7 do 28 cali wc / 17 do 69 mbar (w zależności od zastosowanej sprężyny głównej), zawór nadmiarowy otwiera się i nadmiar gazu jest odprowadzany przez odpowietrznik stabilizatora w górnej obudowie sprężyny.
Ogólne instrukcje instalacji
Przed zainstalowaniem regulatora,

• Sprawdź pod kątem uszkodzeń, które mogły wystąpić podczas transportu.
• Sprawdź i usuń wszelkie zabrudzenia lub ciała obce, które mogły nagromadzić się w korpusie regulatora.
• Wydmuchaj wszelkie zanieczyszczenia, brud lub siarczan miedzi z rur miedzianych i rurociągu.
• Nałożyć pastę do rur na gwint zewnętrzny rury przed zainstalowaniem regulatora.
• Upewnij się, że przepływ gazu przez reduktor jest zgodny z kierunkiem strzałki na korpusie.Połączenia „wlot” i „wylot” są wyraźnie oznaczone.
• Projektując stację redukcyjną ciśnienia za pomocą regulatora serii CS400, należy przeprowadzić analizę, jeśli konieczne jest uwzględnienie wpływu wiatru, śniegu i temperatury, aby uniknąć niepotrzebnego obciążenia i przemieszczania się do kołnierzy urządzenia.

Miejsce instalacji
Zainstalowany regulator powinien być odpowiednio zabezpieczony przed ruchem kołowym i uszkodzeniami pochodzącymi z innych źródeł zewnętrznych.

Tabela 5. Zakresy ciśnień wylotowych
