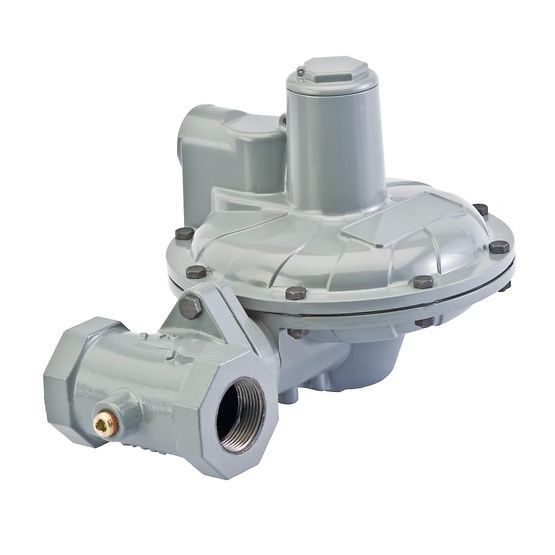

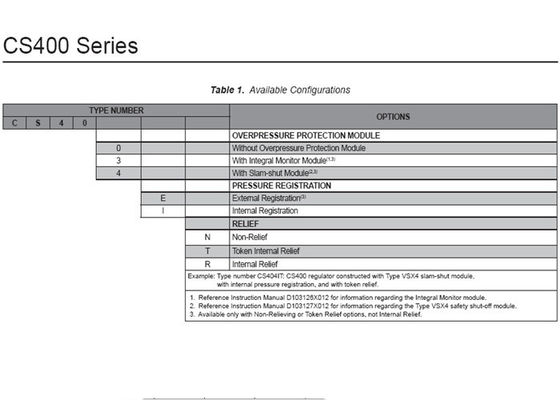

CS400 Fisher Gas Regulator Bezpośrednio sterowany sprężynowy do kotła gazowego

Reduktory ciśnienia Emerson Fisher CS400
Sprężynowe regulatory bezpośredniego działania Fisher CS400 są przeznaczone do zastosowań związanych z redukcją ciśnienia w instalacjach komercyjnych i lekkich instalacjach przemysłowych.Elastyczność tę zapewniają liczne rozmiary korpusów i przyłączy końcowych, ustawienia ciśnienia wylotowego, rozmiary otworów, a także opcja rejestracji ciśnienia wewnętrznego lub zewnętrznego.Oprócz elastyczności zastosowań, seria CS400 oferuje wiele opcji ochrony przed nadciśnieniem, aby spełnić Twoje wymagania dotyczące wymagań aplikacji.

Cechy
*Szeroka gama rozmiarów korpusów i przyłączy końcowych
*Możliwości dokładności pomiaru stałego współczynnika / współczynnika ciśnienia (PFM).
*Konwersja w terenie z wykrywania wewnętrznego na wykrywanie zewnętrzne w celu budowy szeroko otwartego monitora
*Dostępne w wykonaniu z żeliwa szarego, żeliwa sferoidalnego i stali
*Tylko standardowe narzędzia wymagane do regulacji ciśnienia i usuwania kryzy
*Łatwe w utrzymaniu

Specyfikacje
Materiał korpusu, rozmiar i styl przyłącza końcowego, ciśnienie znamionowe
Żeliwo szare, 1-1/2”NPT* 1-1/2”NPT i 2”NPT*2”NPT
175 psi/12,1 bara
Żeliwo sferoidalne, 1-1/2”NPT* 1-1/2”NPT i 2”NPT*2”NPT
290 psi/20 barów
Maksymalne ciśnienie wlotowe
175 psig / 12,1 bara ,Patrz Tabela 2
Zakresy ciśnienia wylotowego
Regulator:Patrz Tabela 5
Rejestracja ciśnienia
Wewnętrzny lub zewnętrzny
Przybliżona waga:Z Gwintowanym Korpusem
Typ CS400: 5 kg
Oświadczenie i informacje o zgodności z PED
Seria produktów CS400 jest zgodna z dyrektywą dotyczącą urządzeń ciśnieniowych PED 97/23/WE. Wyjątkiem od tego poprzedniego stwierdzenia jest typ CS403, który nie posiada jeszcze certyfikatu zgodności
z dyrektywą PED.
Reduktor ciśnienia nie wymaga żadnych dodatkowych akcesoriów zabezpieczających przed nadciśnieniem w porównaniu z jego ciśnieniem projektowym PS, gdy przednia stacja redukcyjna jest zwymiarowana dla maksymalnej przypadkowej MIPd po stronie wylotowej <= 1,1 PS.
Zasada działania
Działanie podstawowego regulatora typu CS400

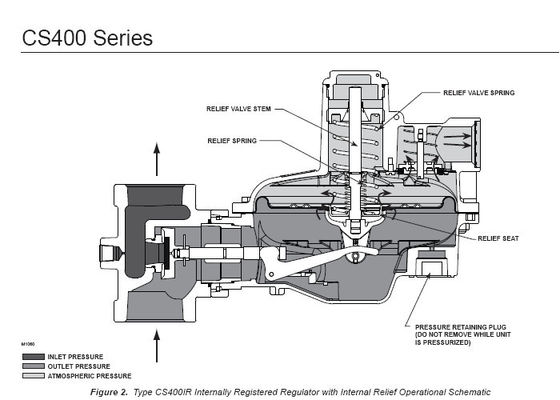

Patrz rysunek Fisher serii CS400 Kiedy spada zapotrzebowanie na prąd, ciśnienie pod membraną wzrasta.To ciśnienie pokonuje ustawienie regulatora (które jest ustawiane przez sprężynę regulacyjną regulatora).Dzięki działaniu zespołu popychacza, dźwigni i trzpienia zaworu dysk zaworu zbliża się do otworu i zmniejsza przepływ gazu.W przypadku wzrostu zapotrzebowania za membraną ciśnienie pod membraną maleje.Siła sprężyny popycha zespół popychacza w dół, dysk zaworu odsuwa się od kryzy, a przepływ gazu wzrasta w dół, gdy reduktor otwiera się w odpowiedzi na spadek ciśnienia pod membraną.
Reduktor typu CS400IR zawiera wewnętrzny zawór nadmiarowy chroniący przed nadciśnieniem.Jeśli ciśnienie wylotowe przekroczy nastawę regulatora o 7 do 28 cali wc / 17 do 69 mbar (w zależności od zastosowanej sprężyny głównej), zawór nadmiarowy otwiera się i nadmiar gazu jest odprowadzany przez odpowietrznik stabilizatora w górnej obudowie sprężyny.
Ogólne instrukcje instalacji
Przed zamontowaniem regulatora

• Sprawdź, czy nie ma uszkodzeń, które mogły powstać podczas transportu.
• Sprawdzić i usunąć brud lub ciała obce, które mogły nagromadzić się w korpusie regulatora.
• Wydmuchać wszelkie zanieczyszczenia, brud lub siarczan miedzi z rur miedzianych i rurociągu.
• Przed zamontowaniem reduktora na gwinty zewnętrzne rur należy nałożyć masę uszczelniającą.
• Upewnij się, że przepływ gazu przez reduktor jest zgodny z kierunkiem strzałki na korpusie.Połączenia „Wlot” i „Wylot” są wyraźnie oznaczone.
• Projektując stację redukcyjną wykorzystującą reduktor serii CS400, należy przeprowadzić analizę, czy konieczne jest uwzględnienie wpływu wiatru, śniegu i temperatury, aby uniknąć niepotrzebnego obciążenia i ruchu kołnierzy urządzenia.

Miejsce instalacji
Zainstalowany regulator powinien być odpowiednio zabezpieczony przed ruchem kołowym oraz uszkodzeniami pochodzącymi z innych źródeł zewnętrznych.

Tabela 5. Zakresy ciśnień wylotowych
