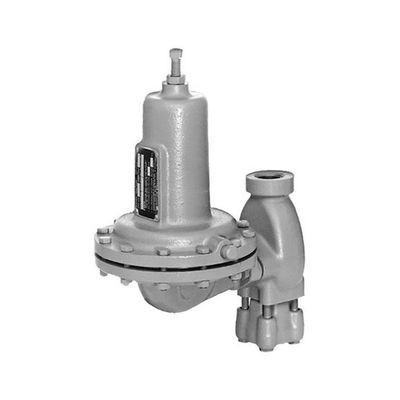

Bezpośrednio sterowany regulator gazu Fisher model 630

Regulator gazu Fisher model 630

Wstęp

Reduktor gazu Fisher Typ 630 Reduktory Big Joe są reduktorami ciśnienia bezpośredniego działania, sprężynowymi.Są one dostępne w rozmiarach korpusów 1 i 2 cale / DN 25 i 50 i są przeznaczone do maksymalnych ciśnień wlotowych do 1500 psig / 103 barów i ciśnień wylotowych od 3 do 500 psig / 0,21 do 34,5 barów.Typ 630 może być używany z gazem ziemnym, powietrzem lub różnymi innymi gazami do takich zastosowań, jak regulatory pierwszego stopnia do kranów rolniczych lub regulatory przemysłowe wysokiego ciśnienia.Typ 630 może zostać przekształcony w warunkach polowych w zawór nadmiarowy lub jest dostępny jako zawór nadmiarowy/regulator ciśnienia wstecznego typu 630R;Więcej informacji można znaleźć w oddzielnym biuletynie typu 630R (71.4:630R).

Cechy

• Możliwości wysokiego ciśnienia—Ciśnienia wlotowe do 1500 psig/103 barów i ciśnienia sterujące do 500 psig/34,5 barów.

• Wytrzymała konstrukcja —Kompaktowa, solidna konstrukcja i solidna metalowa konstrukcja zapewniają mocny, niezawodny i długotrwały automat.

• Lepsza kontrola niskiego ciśnienia —Fisher 630 jest dostępny zarówno w konstrukcjach wysokociśnieniowych, jak i niskociśnieniowych;jednostki niskociśnieniowe mają większą powierzchnię membrany, aby zapewnić dokładniejszą kontrolę ustawień niskiego ciśnienia.

• Możliwość obsługi gazu kwaśnego —Dostępne są materiały opcjonalne do zastosowań związanych z gazami kwaśnymi.Konstrukcje te są zgodne z zaleceniami NACE International MR0175.

Specyfikacje

Rozmiary ciała

1 i 2 cale / DN 25 i 50

Styl połączenia końcowego

NPT, ASME CL150 RF, CL300 RF lub CL600 RF

Maksymalne ciśnienie wlotowe i spadki ciśnienia

Do 1500 psig/103 barów, patrz Tabela 1

Maksymalne ciśnienie wylotowe

Do 500 psig/34,5 bara, patrz Tabela 2

Zakresy ciśnień wylotowych

3 do 500 psig / 0,21 do 34,5 bara, patrz Tabela 2

Rejestracja ciśnienia

Wewnętrzny

Materiały budowlane

Ciało: Żeliwo lub stal

Obudowa sprężyny i adapter membrany:

Żeliwo lub stal

Otwór: Mosiądz lub stal nierdzewna

Dysk zaworu: Nitryl (NBR), nylon (PA), politetrafluoroetylen (PTFE) lub fluorowęglowodór (FKM)

Uchwyt dysku zaworu: Mosiądz lub stal nierdzewna Nośnik zaworu: Mosiądz lub stal nierdzewna

Membrana: Neopren (CR) lub fluorowęgiel (FKM)

Uszczelki korpusu wlotowego: Miedź z mosiężnym wykończeniem lub stal nierdzewna z wykończeniem ze stali nierdzewnej

Wszystkie inne uszczelki: Kompozycja

Dźwignia: Stal ocynkowana lub stal nierdzewna

Złącze membrany: Aluminium z mosiężnym wykończeniem lub stal nierdzewna z wykończeniem ze stali nierdzewnej.

Rurka Pitota: Stal nierdzewna

Sprężyna regulatora: Stal platerowana

Śruba regulacyjna: Stal

Płyta membrany: Stal ocynkowana

Górne gniazdo sprężyny: Cynk

Gniazdo sprężyny dolnej: Stal ocynkowana (niskie ciśnienie) lub Cynk (wysokie ciśnienie)

Kratka wentylacyjna: Typ Y602-9

Wentylacja obudowy sprężyny

1/4 NPT

Opcje

Osłona membrany z PTFE, śruba regulacyjna uszczelnienia drutu i NACE

Instalacja

Regulatory te można montować w dowolnej pozycji.Niektóre instalacje mogą wymagać zdalnej linii odpowietrznika.Należy chronić wszystkie otwory wentylacyjne przed wnikaniem deszczu, śniegu, gruzu lub innych ciał obcych, które mogą zatkać otwór.

Kierunek przepływu przez korpus regulatora musi być zgodny ze strzałką kierunku przepływu znajdującą się na korpusie regulatora.

Ochrona przed nadciśnieniem

Podobnie jak w przypadku większości reduktorów, te reduktory mają znamionowe ciśnienie wylotowe, które jest niższe niż znamionowe ciśnienie wlotowe.Zabezpieczenie przed nadmiernym ciśnieniem jest potrzebne, jeśli rzeczywiste ciśnienie wlotowe może przekroczyć znamionowe ciśnienie wylotowe.

Praca regulatora poniżej limitów określonych w tabelach 1 i 2 nie wyklucza możliwości uszkodzenia przez źródła zewnętrzne lub zanieczyszczenia w rurociągu.Regulator należy sprawdzić pod kątem uszkodzeń po wystąpieniu nadciśnienia.
