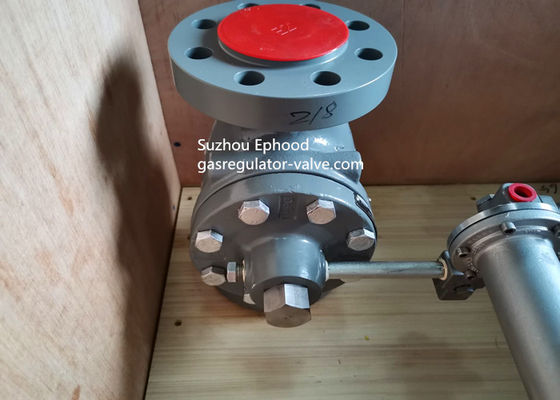

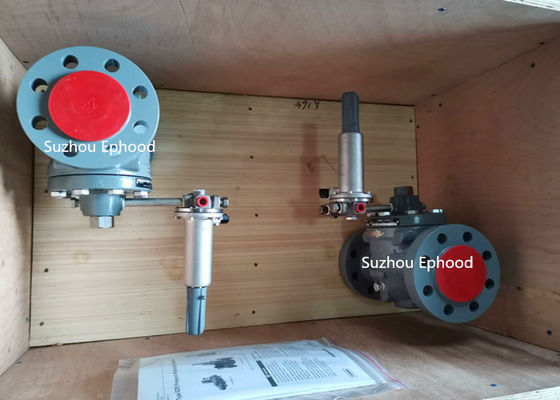

Reduktor ciśnienia serii Emerson Fisher EZR
Reduktor ciśnienia typu EZR sterowany pilotem, zaprojektowany tak, aby zapewniał dokładną, płynną, cichą pracę, szczelne odcięcie i długą żywotność, nawet w przypadku brudnej pracy.Seria EZR może być instalowana w różnych zastosowaniach, takich jak systemy przesyłu/dystrybucji gazu ziemnego, obiekty przemysłowe i handlowe.Typ EZROSX jest dostępny z urządzeniem szybko zamykającym, które zapewnia ochronę przed nadciśnieniem i/lub pod ciśnieniem poprzez całkowite odcięcie dopływu gazu do systemu wylotowego.
Cechy
*Szczelne odcięcie — metalowa zatyczka została zaprojektowana tak, aby odchylać cząstki i zanieczyszczenia z dala od membrany, zapewniając doskonałe odcięcie i wydłużając czas między przeglądami.
* Ochrona przed zanieczyszczeniami — rewolucyjna ścieżka przepływu klatki serii EZR minimalizuje uszkodzenia spowodowane zanieczyszczeniami, podczas gdy sitko wlotowe ze stali nierdzewnej zapobiega uszkodzeniu membrany przez duże cząstki.
* Długa żywotność — sprawdzona w praktyce konstrukcja przeponowa składa się z warstwowej tkaniny, podniesionej krawędzi stopki i uformowanego kształtu, aby zwiększyć wytrzymałość, trwałość i żywotność
* Wysoka wydajność — ścieżka przepływu serii EZR zapewnia najlepszą w swojej klasie wydajność w połączeniu z najcichszą pracą.Produkty Fisher™ są testowane laboratoryjnie, dzięki czemu można z pewnością wykorzystać 100% opublikowanej przepustowości.
* Wskaźnik podróży — upraszcza inspekcję podczas eksploatacji i rozwiązywanie problemów z systemem
* Wysoka dokładność — wiele zakresów ciśnienia wylotowego i wąskie zakresy proporcjonalności oferowane przez piloty serii 161EB, serii 161AY i typu PRX/120 zapewniają serii EZR ścisłe i dokładne sterowanie.
* Zintegrowany zawór szybkozamykający — zawór szybko zamykający typu EZR-OSX przerywa obsługę gazu w warunkach nadciśnienia lub podciśnienia.
Specyfikacje
Dostępne konfiguracje
Patrz Tabela 1
Rozmiary korpusu, materiał, przyłącze końcowe i ciśnienie znamionowe
Patrz Tabela 2
Maksymalne ciśnienia wlotowe:Awaryjny: 175 psig / 12,1 bara, Praca: patrz Tabela 3
Maksymalne ciśnienie wylotowe:
Awaryjne (obudowa): 15 psig / 1,0 bar; Aby uniknąć uszkodzenia części wewnętrznych: 3 psig / 0,21 bar, różnica powyżej ustawienia ciśnienia wylotowego
Zakresy ciśnień wylotowych
Reduktor: 3,5 cala wc do 10 psig /9 mbar do 0,69 bar Patrz Tabela 4
Wydajność wewnętrznego odciążenia
Możliwości temperaturowe:-20 do 150°F / -29 do 66°C
Połączenie odpowietrznika obudowy sprężyny
Ulga wewnętrzna: 1 NPT
Ulga o dużej pojemności: 2-1/2 NPT
Połączenie rejestracji zewnętrznej:3/4 NPT
Główne rozmiary korpusu zaworu, style połączeń końcowych, maksymalne ciśnienie łożyska
| ROZMIARY KORPUSU GŁÓWNEGO ZAWORU |
MATERIAŁ |
STYLE POŁĄCZENIA KOŃCOWEGO |
NACISK |
| NPT |
DN |
| 1"*1", 2"*1", 2"*2" |
25*25, 50*25, 50*50 |
Stal WCC |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Zakresy ciśnienia na wylocie (kontroli) i typowe pasma proporcjonalne
| Rodzaj |
Zakres ciśnienia wylotowego |
Pasmo proporcjonalne |
| psi |
Bar |
psi |
Bar |
161AY lub
161AYM |
6 do 15 cali wc
0,5 do 1,2
1,2 do 2,5
2,5 do 4,5
4,5 do 7 |
15 do 37 mbar
0,03 do 0,08
0,08 do 0,17
0,17 do 0,31
0,31 do 0,48 |
1-calowa toaleta
1-calowa toaleta
0,5
0,5
0,5 |
3 mbar(2)
3 mbar(2)
0,03(2)
0,03(2)
0,03(2) |
161EB lub
161EBM |
5 do 15
10 do 40
30 do 75
70 do 140
130 do 200
200 do 350 |
0,35 do 1,0
0,69 do 2,8
2,1 do 5,2
4,8 do 10
9 do 14
14 do 24 |
0,5
0,5
0,6
1,3
1,5
3 |
0,03(2)
0,03(2)
0,04(2)
0,09(2)
0,10(2)
0,21(2) |
| 161EB |
30 do 300 |
2,1 do 20,7 |
6 |
0,41 |
