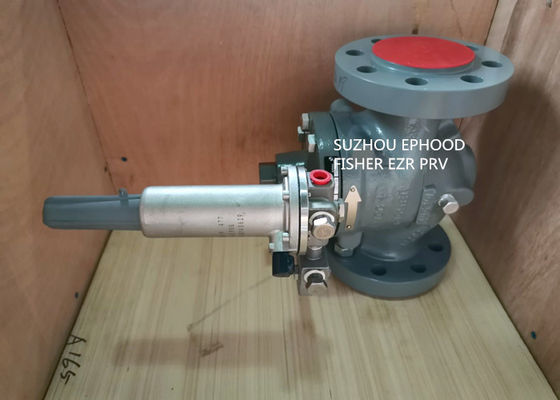

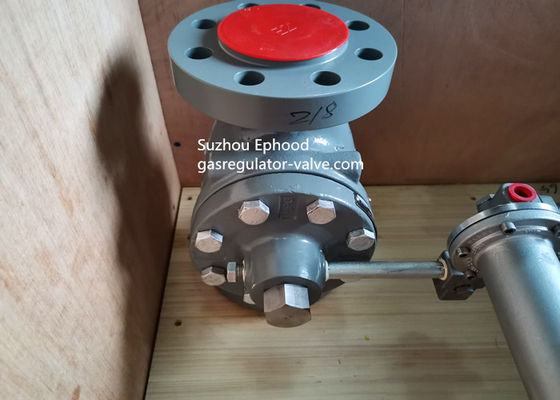

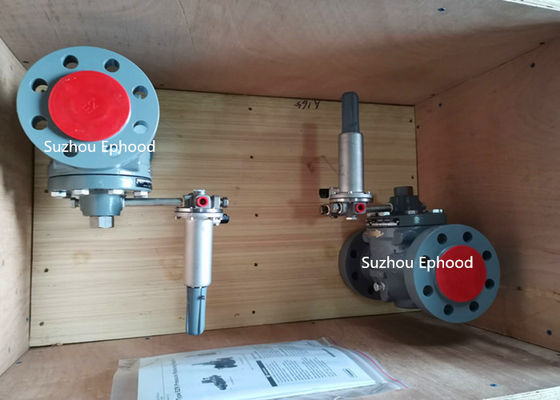

Regulator obniżający ciśnienie serii Emerson Fisher EZR
FIsher EZR Regulator gazowy wysokiego przepływu Fisher / Regulator obniżający ciśnienie z pilotem 161EB
Typ EZR sterowany przez pilota, regulator obniżający ciśnienie zaprojektowany w celu zapewnienia dokładnej, płynnej, cichej pracy, ścisłego zamknięcia i długiej żywotności, nawet w brudzie.Seria EZR może być instalowana w różnych zastosowaniach, takich jak systemy przesyłowe i dystrybucyjne gazu ziemnego, obiektów przemysłowych i handlowych.Typ EZROSX jest dostępny z urządzeniem do zamknięcia, które zapewnia ochronę przed nadciśnieniem i/lub ochronę przed ciśnieniem poprzez całkowite wyłączenie przepływu gazu do systemu w dół..
Cechy
*Ścisłe zamknięcie Metalowa wtyczka jest zaprojektowana tak, aby odchylać cząstki i zanieczyszczenia od przewodu, zapewniając lepsze zamknięcie i zwiększając czas między interwałami konserwacji.
*Ochrona przed gruzami Rewolucyjna ścieżka przepływu klatki serii EZR minimalizuje uszkodzenia spowodowane gruzami, podczas gdy przesiewacz wejściowy ze stali nierdzewnej zapobiega uszkodzeniu przewodu przez duże cząstki.
* Długa żywotność Źródło sprawdzonego w praktyce projektu dipahragm zawiera warstwę tkaniny, podniesiony krawędź koralika i kształt formowany, aby zwiększyć wytrzymałość, trwałość i żywotność
* Wysoka pojemnośćPrzebieg przepływu serii EZR zapewnia najlepszą w swojej klasie pojemność w połączeniu z najbardziej cichą obsługą.Produkty FisherTM są testowane w laboratorium, dzięki czemu z pewnością można wykorzystać 100% opublikowanej pojemności przepływu.
*Wskaźnik podróży Uproszcza kontrolę w eksploatacji i rozwiązywanie problemów z systemem
*Wysoka dokładność Wielokrotne zakresy ciśnienia na wyjściu i wąskie pasma proporcjonalne oferowane przez pilotów serii 161EB, serii 161AY i typu PRX/120 zapewniają serii EZR ścisłą, dokładną kontrolę.
*Zintegrowany Slamshut ◄Type EZR-OSX slam-shut przerywa pracę gazu w warunkach nadciśnienia lub podciśnienia.
Specyfikacje
Dostępne konfiguracje
Zobacz tabela 1
Rozmiary nadwozia, materiał, końcowe połączenie i wskaźnik ciśnienia
Zobacz tabela 2
Maksymalne ciśnienie wejściowe:Nagły wypadek: 175 psig / 12,1 bar,funkcjonowanie: patrz tabela 3
Maksymalne ciśnienie wyjściowe:
Nagły wypadek: 15 psig / 1,0 bar;W celu uniknięcia uszkodzenia części wewnętrznych: 3 psig / 0,21 bar, różnicę powyżej ustawienia ciśnienia wyjściowego
Zakres ciśnienia wyjściowego
Regulator: 3,5 cala w.c. do 10 psig /9 mbar do 0,69 bara Zobacz tabela 4
Wykonanie wewnętrznego wyzwolenia
Możliwości temperatury:-20 do 150°F / -29 do 66°C
Połączenie wentylacji sprężyny
Środki wewnętrzne: 1 NPT
Zwolnienie dużej zdolności produkcyjnej: 2-1/2 NPT
Zewnętrzne połączenie rejestracyjne3/4 NPT
Główne rozmiary nadwozia zaworów, style końcowych połączeń, maksymalne ciśnienie łożyska
| Główne rozmiary wału zaworu |
Materiał |
STYLE łączy końcowych |
PRZECZYTAJ |
| NPT |
DN |
| 1*1", 2*1", 2*2" |
25*25, 50*25, 50*50 |
Stal WCC |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Zakres ciśnienia w wyjściu (kontrola) i typowe pasma proporcjonalne
| Rodzaj |
Zakres ciśnienia wyjściowego |
Pas proporcjonalny |
| Psi |
Bar |
Psi |
Bar |
161AY lub
161AYM |
6 do 15 cali WC
0.5 do 1.2
1.2 do 2.5
2.5 do 4.5
4.5 do 7 |
15 do 37 mbar
00,03 do 0.08
00,08 do 0.17
0.17 do 0.31
0.31 do 0.48 |
1 cala toaleta.
1 cala toaleta.
0.5
0.5
0.5 |
3 mbar ((2)
3 mbar ((2)
0.03(2)
0.03(2)
0.03(2) |
161EB lub
161EBM |
Od 5 do 15
Od 10 do 40
30 do 75
70 do 140
od 130 do 200
200 do 350 |
0.35 do 1.0
0.69 do 2.8
2.1 do 5.2
4.8 do 10
9 do 14
Od 14 do 24 |
0.5
0.5
0.6
1.3
1.5
3 |
0.03(2)
0.03(2)
0.04(2)
0.09(2)
0.10(2)
0.21(2) |
| 161EB |
30 do 300 |
2.1 do 20.7 |
6 |
0.41 |
