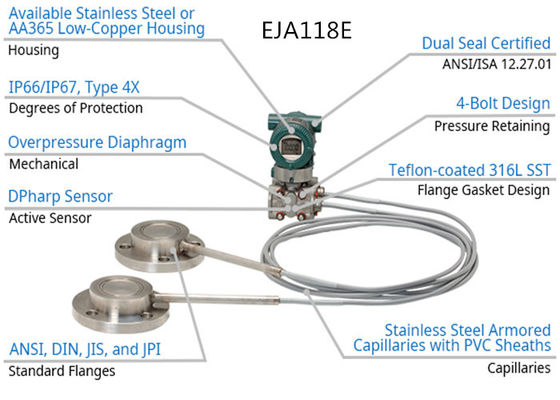

Przetwornik różnicy ciśnień Yokogawa EJA118E ze zdalnymi uszczelnieniami membranowymi
Ogólne dane techniczne
Separatory membranowe służą do zapobiegania przedostawaniu się medium procesowego bezpośrednio do zespołu czujnika ciśnienia
przetwornika różnicy ciśnień, są one połączone z przetwornikiem za pomocą kapilar wypełnionych płynem wypełniającym.
Przetworniki różnicy ciśnień z membraną EJA118E mogą być używane do pomiaru przepływu cieczy, gazu lub pary,
jak również poziom cieczy, gęstość i ciśnienie.EJA118E wyprowadza sygnał 4 do 20 mA DC odpowiadający
zmierzone ciśnienie różnicowe.
Jego bardzo dokładny i stabilny czujnik może również mierzyć ciśnienie statyczne, które można pokazać na integralnej
wskaźnik lub zdalnie monitorowane przez komunikację BRAIN lub HART.Inne kluczowe funkcje to szybka reakcja,
zdalna konfiguracja za pomocą komunikacji i autodiagnostyki.
Dostępne są również protokoły FOUNDATION Fieldbus, PROFIBUS PA i 1 do 5 VDC z protokołem HART (Low Power).
Modele serii EJA-E w standardowej konfiguracji, z wyjątkiem Fieldbus, PROFIBUS i Low Power
typy, są certyfikowane jako zgodne z SIL 2 w zakresie wymagań bezpieczeństwa.
STANDARDOWE SPECYFIKACJE
EJA118E Przetwornik różnicy ciśnień z uszczelnieniem membranowym
OGRANICZENIA ROZPIĘTOŚCI I ZASIĘGU
Pomiar
Rozpiętość/Zakres |
kPa |
w H2O
(/D1) |
mbar
(/D3) |
mmH2O
(/D4) |
| m |
Zakres |
2,5 do 100 |
10 do 400 |
25 do 1000 |
250 do 10000 |
| Zasięg |
-100 do 100 |
-400 do 400 |
-1000 do 1000 |
-10000 do 10000 |
| h |
Zakres |
25 do 500 |
100 do 2000 |
250 do 5000 |
0,25 do 5kgf/cm2 |
| Zasięg |
-500 do 500 |
-2000 do 2000 |
-5000 do 5000 |
-5 do 5kgf/cm2 |
DANE TECHNICZNE
Skalibrowana rozpiętość liczona od zera, wyjście liniowe, kod materiału części zwilżanych SW dla 3-calowego kołnierza wpuszczanego, kod płynu wypełniającego B,
i długość kapilary 5 m.
W przypadku komunikacji typu Fieldbus i PROFIBUS, w poniższych specyfikacjach należy użyć zakresu kalibrażowego zamiast zakresu.
Zgodność specyfikacji
Seria EJA-E zapewnia zgodność specyfikacji co najmniej ±3σ.
Dokładność referencyjna skalibrowanego zakresu
Obejmuje liniowość, histerezę i powtarzalność w oparciu o terminale
| Zakres pomiarowy |
h |
Referencja
precyzja |
x ≤ Zakres |
± 0,2% rozpiętości |
| X > rozpiętość |
±(0,15+0,01 URL/zakres)% zakresu |
| x |
100 kPa (400 inH2O) |
URL
(górna granica zakresu) |
500 kPa (2000 inH2O) |
| Zakres pomiarowy |
h |
Referencja
precyzja |
x ≤ Zakres |
± 0,2% rozpiętości |
| X > rozpiętość |
±(0,15+0,01 URL/zakres)% zakresu |
| x |
20 kPa (80 inH2O) |
URL
(górna granica zakresu) |
100 kPa (400 inH2O) |
Dokładność wyjściowa pierwiastka kwadratowego
Dokładność pierwiastka kwadratowego to procent rozpiętości przepływu.
| Wyjście |
Precyzja |
| 50% lub więcej |
Taka sama jak dokładność referencyjna |
| 50% do punktu rezygnacji |
Dokładność odniesienia × 50
Wyjście pierwiastka kwadratowego (%) |
Efekty zasilania (kod sygnału wyjściowego D i J)
±0,005 % na wolt (od 21,6 do 32 V DC, 350 Ω)
Czas reakcji (różnica ciśnień) „◊”
Kapsuła M i H: 200 ms (wartość przybliżona w normalnej temperaturze)
Gdy tłumienie programowe jest ustawione na zero i obejmuje czas martwy 45 ms (nominalnie)
Zakres i dokładność sygnału ciśnienia statycznego
(Do monitorowania przez komunikację lub na wskaźniku. Obejmuje liniowość, histerezę i powtarzalność w oparciu o terminal)
Zasięg
Wartość górnego zakresu i dolną wartość zakresu ciśnienia statycznego można ustawić w zakresie od 0 do maksymalnego ciśnienia roboczego (MWP*).Górna wartość zakresu musi być większa niż dolna wartość zakresu.Minimalna rozpiętość ustawienia wynosi 0,5 MPa (73 psi).
* : Maksymalne ciśnienie robocze (MWP) mieści się w zakresie ciśnienia znamionowego kołnierza.
Przegląd specyfikacji EJA118E
Zapoznaj się z arkuszem specyfikacji ogólnych znajdującym się w zakładce „Pobieranie”, aby uzyskać szczegółowe specyfikacje.
| Rodzaje pomiarów |
| Zmienna podstawowa |
Ciśnienie różnicowe |
| Zmienna drugorzędna |
Ciśnienie statyczne |
| Dokładność odniesienia |
| Zmienna podstawowa |
±0,04% rozpiętości
± 0,025% dostępnej rozpiętości |
| Zmienna drugorzędna |
± 0,2% rozpiętości |
| Czas odpowiedzi |
| Zmienna podstawowa |
90 ms |
| Zmienna drugorzędna |
360 ms |
| Stabilność długoterminowa |
| Zmienna podstawowa |
±0,1% adresu URL na 10 lat |
| Efekt nadciśnienia |
| Zmienna podstawowa |
± 0,03% adresu URL |
| Zakres |
| Zmienna podstawowa |
200:1 |
