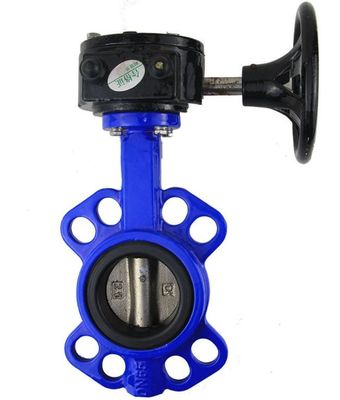

D371X Zawór zwrotny z przekładnią ślimakową Typ motylkowy Prosta kompaktowa konstrukcja

D371X Zawór zwrotny z przekładnią ślimakową Typ motylkowy Prosta kompaktowa konstrukcja

  • D371X Zawór zwrotny z przekładnią ślimakową Typ motylkowy Prosta kompaktowa konstrukcja
D371X Zawór zwrotny z przekładnią ślimakową Typ motylkowy Prosta kompaktowa konstrukcja
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Orzecznictwo: (DNV)ISO9001,(DNV)ISO14001,CE0035
Numer modelu: D371X
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 50~500/set
Szczegóły pakowania: Drewniane pudełko, pudełko ze sklejki, karton, paleta
Czas dostawy: w ciągu 8-12 dni roboczych od otrzymania płatności
Zasady płatności: T / T, Western Union, MoneyGram, L / C
Możliwość Supply: 500 zestawów / miesiąc
Kontakt
Szczegółowy opis produktu
rozmiar: DN50-DN400 Nacisk: PN10-PN25
Temperatura: kauczuk nitrylowy: - 40 ℃ ~ 90 ℃ kauczuk fluorowy: - 20 ℃ ~ 200 ℃ Materiał korpusu zaworu: [materiał korpusu zaworu]: żeliwo, żeliwo sferoidalne, stal węglowa, stal nierdzewna itp
Dotyczy medium: Świeża woda, ścieki, woda morska, słaby kwas i zasady itp
High Light:

sprężyste zawory motylkowe

,

zawór motylkowy w kształcie wafla;

Parametry produktu:

1. Normy i specyfikacje projektowe

Standard projektowania: GB/t12238-1989, lS0 10631-1994 lub BS en593-1998

Wymiary połączenia kołnierzowego GB / T17241.6-1998, IS0 7005-2 lub BSEN 1092-2002

Długość konstrukcyjna: GB / T1 2221-1989, lS0 5752-1988 lub BS en558-1

Próba ciśnieniowa: GB/ t13927-1 99,JB/ t9092-1999, lS0 5028-1993 lub BS 6755-l-1986





1, prosta i zwarta konstrukcja, mała i lekka, łatwa do demontażu i naprawy, może być zainstalowana w dowolnym miejscu
2, 90 stopni obrotu, szybkie otwieranie i zamykanie
3. Charakterystyki przepływu są zwykle proste, a wydajność regulacji jest dobra
4, wybierz inny materiał części, może mieć zastosowanie do różnych mediów
5, istnieją przekładnie ślimakowe, elektryczne, pneumatyczne, ręczne i inne metody jazdy;
6, 100% bez wycieków: każdy zawór motylkowy przechodzi przez przód i tył inteligentnej maszyny do testowania ciśnienia ciśnienie testowe wynosi 2,0 mpa, norma krajowa 1,76 mpa, każdy zawór 4 pierścień uszczelniający + 1 o-ring, 5 warstw uszczelniających sprawdzać.
7, różne standardy do wyboru: korpus zaworu jest ciałem stałym, od ciężaru zwykłego zaworu motylkowego jest 1,5 razy większy niż zwykły zawór motylkowy, fabryka ma ponad 150 rodzajów form korpusu, a ze standardem amerykańskim, Niemiecka standardowa, dzienna standardowa i inna forma zaworu
8. Wysoka wytrzymałość płyty motylkowej: płyta motylkowa szlifuje kulkę niklowaną płytkę motylkową, solidną, odporną na zużycie i można ją docisnąć do 30 kg bez pękania.
9, trzpień nie jest łatwy do rdzewienia: trzpień: stal ciągniona na zimno, powierzchnia ocynkowana, gładka i niełatwa do rdzewienia, skutecznie zmniejsza tarcie między trzpieniem a pierścieniem uszczelniającym, zmniejsza moment obrotowy
10. Kompletne typy, dające klientom wiele możliwości: dostosowany korpus zaworu i płyta motylkowa zgodnie z różnymi wymaganiami klientów: żeliwo sferoidalne, staliwo, stal nierdzewna 304, 316; stal nierdzewna 304, 316, 316L wał zaworu; EPDM, butadien guma i tak dalej



MODEL PN Narożnik talerza motylkowego Ciśnienie próbne (Mpa) Temperatura (℃) Średni
(MPa) (stopień) Siła (woda) Uszczelnienie (woda)
(Mpa) (Mpa)
D371X-10 1,0 90 1,5 1,1 -20~+135 Woda słodka, ścieki, woda morska, słabe kwaśne i zasadowe media
D371X-16 1,6 90 2,4 1,76



                             D371X Zawór zwrotny z przekładnią ślimakową Typ motylkowy Prosta kompaktowa konstrukcja 0



n wymiary Rozmiar połączenia
0,6 MPa 1,0 MPa 1,6 MPa
L h HO A b ROBIĆ NS ROBIĆ NS ROBIĆ NS
50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 60 164 572 270 280 280 8-18 295 8-22 295 12-22
250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48

Warunki testowania

DN50-DN1000  SUFA Brand  Stainless Steel Silence Lift Check Valve

Róg inwentarza

DN50-DN1000  SUFA Brand  Stainless Steel Silence Lift Check Valve

Instalacja

DN50-DN1000  SUFA Brand  Stainless Steel Silence Lift Check Valve
