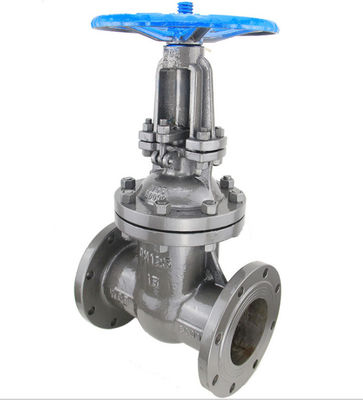

Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja

Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja
Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja

Duży Obraz :  Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: sufa
Orzecznictwo: (DNV)ISO9001,(DNV)ISO14001,CE0035
Numer modelu: Z41H-16c
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 50~500/SET
Szczegóły pakowania: Drewniane pudełko, pudełko ze sklejki, karton, paleta
Czas dostawy: w ciągu 8-12 dni roboczych od otrzymania płatności
Zasady płatności: T / T, Western Union, L / C, MoneyGram
Możliwość Supply: 500 zestawów / miesiąc
Kontakt

Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja

Opis
Model: Z41H-16c rozmiar: DN15-1000
Nacisk: 1,6-16mpa Temperatura: -29-425
Materiał korpusu zaworu: WCB Dotyczy medium: para wodna i olejowa itp
Podkreślić:

zasuwa z litym klinem

,

sprężysta zasuwa klinowa

Model nr.: z41h-16c

przez: dn15-1000

ciśnienie: 1,6-16mpa

temperatura :-29-425

materiał korpusu zaworu: WCB

odpowiednie medium: para wodna i olejowa itp



Specyfikacja produktu
Projekt i produkcja: GB/t12234-89
Długość struktury: GB/t12221-89
Rozmiar powierzchni kołnierza: JB79GB/t9112-9131
Kontrola i test: JB/t9092-99gb/t13927-92



Cechy zasuwy kołnierzowej ze stali węglowej:
1. Kompaktowa konstrukcja, rozsądna konstrukcja, dobra sztywność zaworu, gładki kanał, mały współczynnik oporu przepływu.
2. Powierzchnia uszczelniająca wykonana jest ze stali nierdzewnej i twardego stopu o długiej żywotności.
3. Elastyczne opakowanie grafitowe, niezawodne uszczelnienie, lekka i elastyczna praca.
4. Tryb jazdy podzielony jest na przekładnię silnikową, elektryczną, pneumatyczną i zębatą.Struktura: pojedynczy suwak z elastycznym klinem, pojedynczy suwak ze sztywnym klinem i podwójny suwak.
5. Ma szerokie zastosowanie do urządzenia otwierającego i zamykającego do łączenia lub pracy w celu odcięcia medium pośredniego rurociągów w przemyśle naftowym, chemicznym, elektrociepłowni i innych produktach naftowych oraz rurociągach parowych.

PARAMETR TECHNICZNY

Rodzaj
Nominalny
Nacisk		 Ciśnienie próbne Pracujący
Temperatura		 Odpowiedni
Średni
(Mpa) (Mpa) (Mpa)
Z41H-16C 1,6 2,4 1,8 0,6 ≤425

woda, para, para oleju itp


Z41H-25C 2,5 3,8 2,8 0,6 ≤425
Z41H-40C 4.0 6,0 4.4 0,6 ≤425
Z41H-64C 6,4 9,6 7,0 0,6 ≤425

Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja 0



MODEL DN PN1,6 MPa Waga (kg)
Z40H-16
Z40Y-16
Z40Y-16P
Z40Y-16R
Z40W-16P
Z40W-16R
Z40Y-16I
Z41H-16
Z41Y-16
Z41Y-16P
Z41Y-16R
Z41W-16P
Z41W-16R
Z41Y-16I		   L D D1 D2 b F z-Φd h H1 Robić
15 130 95 65 45 14 2 4-Ф14 175 240 200 5
20 150 105 75 55 14 2 4-Ф14 180 284 200 6,5
25 160 115 85 65 14 2 4-Ф14 210 303 200 9
32 180 135 100 78 16 2 4-Ф18 210 321 200 12
40 200 145 110 85 16 3 4-Ф18 350 352 200 26,5
50 250 160 125 100 16 3 4-Ф18 358 438 240 29
65 265 180 145 120 18 3 4-Ф18 375 450 240 33
80 280 195 160 135 20 3 8-Ф18 433 528 280 45
100 300 215 180 155 20 3 8-Ф18 502 620 320 63
125 325 245 210 185 22 3 8-Ф18 612 753 360 108
150 350 280 240 210 24 3 8-Ф23 676 847 360 134
200 400 335 295 265 26 3 12-Ф23 820 1039 400 192
250 450 405 355 320 30 3 12-Ф25 969 1245 450 273
300 500 460 410 375 30 4 12-Ф25 1142 1472 560 379
350 550 520 470 435 34 4 16-Ф25 1280 1450 640 590
400 600 580 525 485 36 4 16-Ф30 1452 1887 640 850
450 650 640 585 545 40 4 20-Ф30 1541 2011 720 907
500 700 705 650 608 44 4 20-Ф34 1676 2181 720 958
600 800 840 770 718 48 5 20-Ф41 1874 2346 800 1112
700 900 910 840 788 50 5 24-Ф36 2000 2550 900 1775
800 1000 1025 950 898 52 5 24-Ф41 2800 3560 1000 2575
900 1100 1125 1050 998 54 6 28-Ф41 3400 4005 1200 3730
1000 1200 1255 1170 1100 56 6 28-Ф42 3800 4456 1500 5400

Warunki testowania

Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja 1

Róg inwentarza

Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja 2

Instalacja

Typ połączenia kołnierzowego zaworu zasuwy wodnej ze stali węglowej Kompaktowa konstrukcja 3
