Miejsce pochodzenia: | Wyprodukowane we Włoszech |
Nazwa handlowa: | Elektrogas |
Numer modelu: | VMM |
Minimalne zamówienie: | Do negocjacji |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Pakowanie w jeden karton. |
Czas dostawy: | 3 dni robocze |
Zasady płatności: | T / T, Western Union, MoneyGram |
Możliwość Supply: | 10 zestawów w 3 dni |
Imię: | Elektrogas VMM Model wielokrotnego zaworu elektromagnetycznego bezpieczeństwa | Rozmiar końcowy: | DN20-DN80 |
---|---|---|---|
Czas zamknięcia: | < 1 sekunda | Ciśnienie próbne ciała: | 1Bar |
Napięcie zasilania: | 230VAC,120VAC,110VAC,24VDC/VAC,12VDC/VAC | Max.: | 200 mbar (3 psig) 500 mbar (7 psig) |
High Light: | pneumatyczny zawór elektromagnetyczny rexroth,hydrauliczne zawory elektromagnetyczne rexroth,zawór elektromagnetyczny Elektrogas Rexroth |

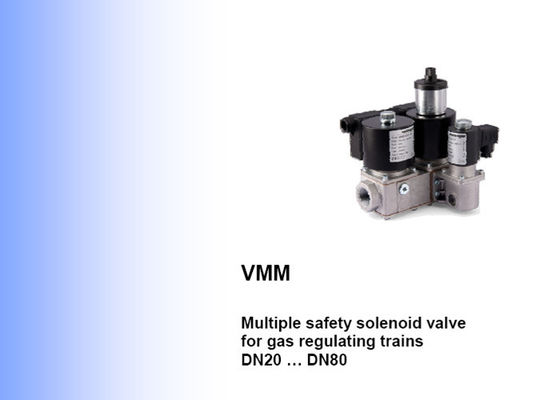

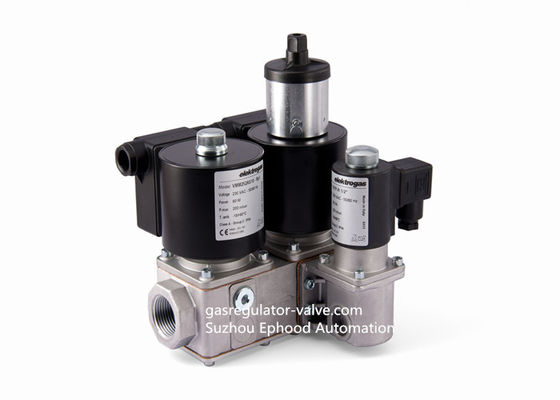

VMM Model Elektrogas Wielokrotny zawór elektromagnetyczny bezpieczeństwa do pociągów z regulacją gazu
Zawór typu Elektrogas VMM to połączenie dwóch zaworów w jedynej kompaktowej i wszechstronnej obudowie zaworu.Pierwszy zawór to szybkootwierający się elektromagnetyczny zawór bezpieczeństwa.Drugi zawór może być szybko otwierającym się lub wolno otwierającym się zaworem elektromagnetycznym do regulacji przepływu gazu, z pierwszym regulowanym szybkim skokiem i drugim regulowanym powolnym skokiem.Możliwe jest podłączenie trzeciego zaworu obejściowego/pilotowego, który działa zgodnie ze stopniem sterownika lub w celu uzyskania drugiego szybkiego (powolnego) skoku lub obu.Ten typ urządzenia jest odpowiedni do regulacji i blokowania gazu i powietrza w palnikach atmosferycznych lub palnikach z wentylatorem (jedno- lub dwustopniowym), w piecach przemysłowych oraz we wszystkich urządzeniach gazowych, które wykorzystują ciągi regulacyjne.
Ten typ urządzenia nadaje się do sterowania blokowaniem i zwalnianiem powietrza lub gazu (jedno- lub dwustopniowego działania), wymaganym w palnikach gazowych, kotłach gazowych atmosferycznych, piecach przemysłowych i innych urządzeniach zużywających gaz.
Specyfikacja techniczna
Znajomości | ANSI-ASME B1.20 od 3/4"NPT do 2"NPT Kołnierzowe PN16, DN40 do DN80 lub ANSI-ASA-ASME B16.5 klasa 150 od 2” do 3” |
Oceny napięcia | 230 V AC 50/60 Hz 120 V AC 50/60 Hz 110 V AC 50/60 Hz 24 V AC/DC |
Maks.Ciśnienie operacyjne | 200 mbar (3 psig) 500 mbar (7 psig) |
Ciśnienie próbne ciała | 1 bar (15 psig) |
Czas zamknięcia | < 1 sekunda |
Czas otwarcia | Nastawny |
Sitko gazu | 600 μm (0,02 cala), siatka metalowa |
Załącznik | IP54 (NEMA 3) opcjonalnie IP65 z kablem (NEMA 4) |
Opis
Zawory wykonane są z odlewanego ciśnieniowo stopu aluminium, w zakresie przyłączy wlotowych/wylotowych od DN20 (3/4") do DN80 (3").
Uszczelnienia wykonane są z gumy na bazie NBR, atestowanej do pracy z gazem (EN 549).
Połączenia rurowe spełniają grupę 2, a uszczelnienie przeciwprężne jest zgodne z klasą A, zgodnie z wymaganiami EN161.
Trzeci zawór o przepustowości DN15 lub DN25 może być zamontowany w celu ominięcia drugiego zaworu i mieć niski stopień pożaru lub drugi wylot na pilota (wykonanie pilota).
Nadaje się do stosowania z powietrzem i gazami nieagresywnymi należącymi do rodzin 1, 2 i 3 (EN 437). Wersje specjalne do gazów agresywnych .
Cała gama może być wykonana w wykonaniu Ex, do stosowania w strefach 2 i 22, zgodnie z dyrektywą 2014/34/UE (ATEX).
Zawór jest otwarty tylko wtedy, gdy jest pod napięciem: jeśli z jakiegoś powodu nastąpi awaria zasilania, zawór zamyka się natychmiast (iskrobezpieczny).
Nadaje się do pracy w cyklach o dużym obciążeniu i kwalifikuje się do pracy ciągłej (100% ED).
Wyposażony w regulację natężenia przepływu.
Wbudowany filtr z drobną siatką chroni gniazdo i dysk zaworu, a także elementy znajdujące się za nimi i zapobiega zanieczyszczeniom.
Wyposażony w dwustronne porty ciśnieniowe po obu stronach we wszystkich komorach ciśnieniowych, do podłączenia manometrów, przełączników ciśnieniowych, testerów szczelności lub innych urządzeń gazowych.
Cewki są wyposażone w skrzynkę zaciskową lub wtyczkę ISO 4400.Oba systemy są wyposażone w odpowiedni dławik kablowy, aby zapobiec zanieczyszczeniu wodą i brudem.
Normalnie otwarty zawór odpowietrzający VMRNA może być zintegrowany z VMM od 1"V4 do 3";wymiary i orurowanie są takie same jak trzeciego zaworu pilotowego.Więcej informacji można znaleźć w arkuszu danych VMRNA.
Wszystkie elementy są zaprojektowane tak, aby wytrzymać wszelkie warunki mechaniczne, chemiczne i termiczne występujące podczas typowej eksploatacji.Zastosowano skuteczną impregnację i obróbkę powierzchni w celu poprawy wytrzymałości mechanicznej, uszczelnienia i odporności na korozję elementów.
Zawory są w 100% testowane przez komputerowe maszyny testujące i są objęte pełną gwarancją.
Funkcja i zastosowanie

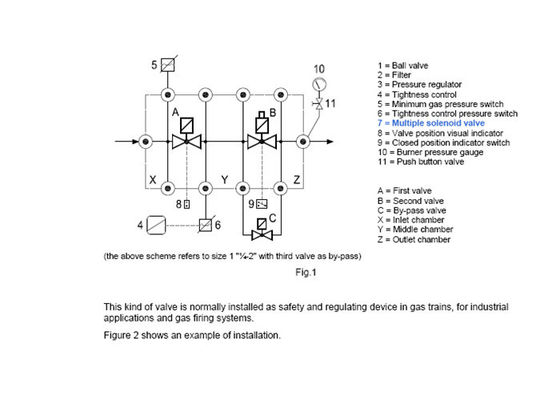

Zawór typu VMM jest urządzeniem odcinającym bezpieczeństwa wykorzystującym zasilanie pomocnicze.
Pierwszy zawór (A) to szybko otwierający się elektromagnetyczny zawór bezpieczeństwa.Gdy nie jest pod napięciem, sprężyna naciska na dysk uszczelniający, utrzymując zamknięty kanał gazowy.Teraz komora wlotowa znajduje się pod ciśnieniem w przewodzie gazowym, co również wywiera nacisk na dysk, poprawiając uszczelnienie.
Gdy cewka jest zasilana, zawór otwiera się szybko, wbrew sile sprężyny i ciśnieniu gazu.
Jeśli zasilanie zostanie odcięte, zawór szybko się zamyka, przerywając przepływ gazu.
Podobnie, drugi zawór (B) może być szybko otwierającym się lub wolno otwierającym się zaworem elektromagnetycznym do regulacji przepływu gazu, z pierwszym regulowanym szybkim suwem i drugim regulowanym powolnym suwem.
Możliwe jest podłączenie trzeciego zaworu obejściowego (C), który pracuje jako niski stopień pożaru lub w celu uzyskania drugiego szybkiego (wolnego) skoku lub obu.
