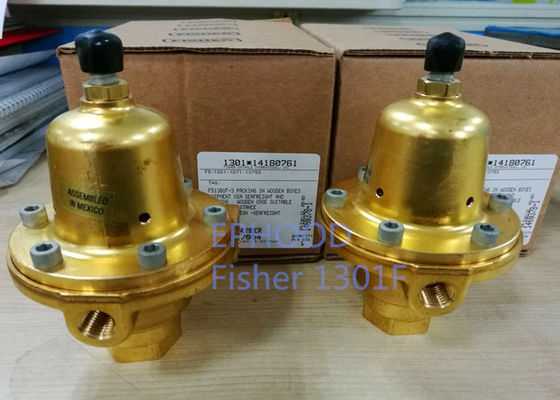

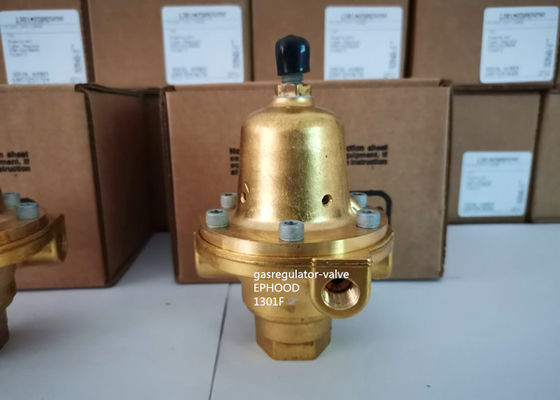

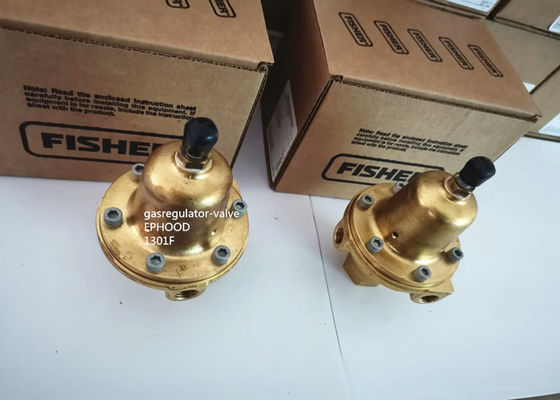

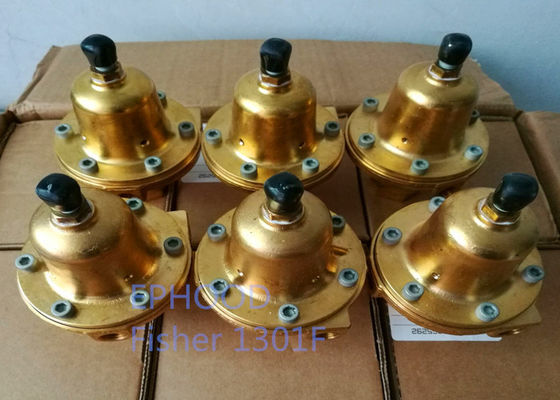

6000psi Fisher Controls Propane Regulator 1301F High Accuracy For Compression

Fisher 1301F-2 Model Mosiężny materiał korpusu Regulator wysokiego ciśnienia gazu

Reduktory typu 1301F i 1301G to samoobsługowe regulatory wysokiego ciśnienia, które mogą:

być stosowany tam, gdzie gaz pod wysokim ciśnieniem musi zostać zredukowany do wykorzystania jako ciśnienie zasilania pilota w trybie pilotowym

reduktorów lub jako ciśnienie obciążenia w reduktorach obciążonych ciśnieniem.Regulatory typu 1301F i 1301G

mogą być również używane w wielu innych zastosowaniach jako reduktory wysokiego ciśnienia dla różnych gazów.

Sprawdzona niezawodność i dokładna regulacja regulatora wysokiego ciśnienia typu 1301F czyni go idealnym

do wielu zastosowań o wysokim spadku ciśnienia.Ten uniwersalny regulator może być używany jako zasilanie pilota

lub reduktory ciśnieniowe, w których medium robocze pod wysokim ciśnieniem musi zostać zredukowane w celu użycia gazu

piloty reduktorów lub reduktory obciążone ciśnieniem.Jego wytrzymała konstrukcja zapewnia wszechstronność w szerokiej gamie zastosowań.

Dostępne konfiguracje
Typ 1301F:Reduktor wysokiego ciśnienia bezpośredniego działania dla ciśnień wlotowych do 6000 psig / 414 bar

i ciśnienie wylotowe w zakresie od 10 do 225 psig / 0,69 do 15,5 bar

Rozmiar korpusu i styl połączenia końcowego
1/4 cala FNPT

Maksymalne ciśnienie wlotowe
6000 psig / 414 bar

Zakresy ciśnień wylotowych


Maksymalne awaryjne ciśnienie wylotowe
Typ 1301F:250 psig / 17,2 bar

Rejestracja ciśnienia
Wewnętrzny

Możliwości temperaturowe
-20° do 180°F / -29° do 82°C

PodanieKompresja, urządzenia i narzędzia procesowe, powietrze z instalacji, kontrola ciśnienia, głowica studni

Może być stosowany do gazu ziemnego, skroplonego gazu ziemnego, gazu azotowego, powietrza i innych gazów.

Zasada działania

Reduktory serii 1301 są sterowane bezpośrednio. Ciśnienie wylotowe jest rejestrowane wewnętrznie przez

korpus do spodu przepony.Gdy ciśnienie wylotowe jest równe lub wyższe od ustawionego ciśnienia,

dysk jest przyciśnięty do kryzy i nie ma przepływu przez regulator.Gdy popyt wzrasta,

ciśnienie wylotowe nieznacznie spada, co pozwala na wyciągnięcie sprężyny regulatora, poruszając jarzmem i

zespół dysku w dół i z dala od otworu.Umożliwia to przepływ przez ciało do dalszego systemu.

Gdy ciśnienie wylotowe osiąga wartość zadaną, zaczyna pokonywać siłę sprężyny, która jest wykrywana przez

membrany, przesuwając zespół jarzma i dysku do góry w pobliżu jego otworu, ograniczając przepływ przez reduktor.

Ochrona przed nadciśnieniem

Reduktory serii 1301 mają znamionowe ciśnienie wylotowe niższe niż znamionowe ciśnienie wlotowe.Jeśli rzeczywisty wlot

ciśnienie może przekroczyć wartość ciśnienia wylotowego, konieczna jest ochrona przed nadciśnieniem wylotowym.Jednak nadciśnienie

jakakolwiek część regulatorów poza

limity w sekcji Specyfikacje mogą spowodować wyciek, uszkodzenie części regulatora lub obrażenia ciała z powodu pęknięcia

części zawierające ciśnienie.

Należy zapewnić pewien rodzaj zewnętrznego zabezpieczenia przed nadmiernym ciśnieniem, jeśli ciśnienie wlotowe będzie wystarczająco wysokie, aby ulec uszkodzeniu

dalszy sprzęt.Powszechnie stosowane metody zewnętrznego zabezpieczenia przed nadmiernym ciśnieniem obejmują zawory nadmiarowe, regulatory monitorujące,

urządzenia odcinające i regulacja szeregowa.

Jeżeli reduktor jest wystawiony na działanie nadciśnienia, należy go sprawdzić pod kątem ewentualnych uszkodzeń.

Praca regulatora poniżej tych limitów nie wyklucza możliwości uszkodzenia ze źródeł zewnętrznych lub zanieczyszczeń w rurociągu.

Uruchomienie

Po zakończeniu instalacji i wyregulowaniu wyposażenia za urządzeniem powoli otwieraj zawory odcinające przed i za zaworem

podczas używania manometrów do monitorowania ciśnienia.

Jeśli regulacja jest konieczna, poluzuj przeciwnakrętkę (element 18, ilustracje 3 i 4) i przekręć śrubę regulacyjną (element 15, ilustracje 3).

i 4) zgodnie z ruchem wskazówek zegara, aby zwiększyć ustawione ciśnienie lub przeciwnie do ruchu wskazówek zegara, aby zmniejszyć ustawione ciśnienie.Monitoruj ciśnienie za pomocą

wskaźniki podczas regulacji.Po zakończeniu regulacji dokręć przeciwnakrętkę.Jeśli żądany wylot

ciśnienie nie mieści się w zakresie sprężyny regulatora, zamontować sprężynę o żądanym zakresie

zgodnie z sekcją Konserwacja.
