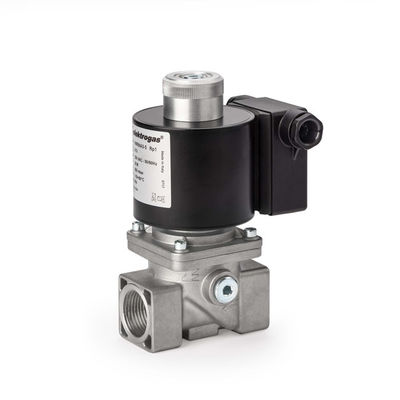

Elektrogas Marka VMRNA Model Odwrócony hydrauliczny zawór elektromagnetyczny / Automatyczny zawór odpowietrzający urządzeń gazowych

Zawór elektromagnetyczny typu VMRNA o działaniu odwrotnym

Automatyczny zawór odpowietrzający do urządzeń gazowych

Opis

Typ Elektrogas VMRNA to automatyczny zawór odpowietrzający do urządzeń gazowych.Nadaje się do rozładowania

nadmiar lub wyciek gazu do przewodów nadmiarowych.

Cechy

Zawór VMRNA pochodzi z firmy Elektrogas, ten model jest zaworem elektromagnetycznym o działaniu odwrotnym: gdy nie jest zasilany, zawór jest otwarty (normalnie otwarty).

Zawory wykonane są ze stopu aluminium z przyłączami 3/4” lub 1”. Przyłącza rurowe spełniają wymagania grupy 2. Uszczelnienia wykonane są z gumy NBR atestowanej do pracy z powietrzem gazowym (EN 549).Nadaje się do stosowania z powietrzem i nieagresywnymi gazami należącymi do pierwszej, drugiej i trzeciej rodziny (EN 437).Specjalne wersje do gazów agresywnych (np. biogaz).

Zakwalifikowany do pracy ciągłej (100% ED).

Wyposażony w manometr G1/4 z dwóch stron w komorze wlotowej do podłączenia manometrów, przełączników ciśnienia lub innego sprzętu gazowego.

Dostarczane z przyłączem G1/8, które pasuje do przełącznika wskaźnika pozycji otwartej (patrz arkusz danych PCS – To urządzenie należy zamawiać osobno).

Zawór VMRNA można zintegrować z zaworem Elektrogas VMM, co daje bardzo kompaktowy system (szczegóły w arkuszu danych VMM).

Wszystkie elementy są zaprojektowane tak, aby wytrzymać wszelkie warunki mechaniczne, chemiczne i termiczne występujące podczas typowej eksploatacji.Skuteczna impregnacja i obróbka powierzchni zostały zastosowane w celu poprawy wytrzymałości mechanicznej, uszczelnienia i odporności na korozję elementów.

Zawory są w 100% testowane i objęte pełną gwarancją.

Funkcjonowanie i zastosowanie

Zawór typu VMRNA jest zaworem odpowietrzającym dla przewodu nadmiarowego.Gdy nie jest zasilany, sprężyna naciska na rdzeń magnetyczny, a dysk jest otwarty, dzięki czemu gaz może przepływać do linii nadmiarowej.To urządzenie jest zwykle zintegrowane z systemem spalania: gdy system jest pozbawiony zasilania, zawory odcinające bezpieczeństwa są zamknięte, a zawór odpowietrzający jest otwarty, dzięki czemu gaz opałowy wewnątrz rury może być odprowadzany w bezpiecznym miejscu.

W przypadku nieszczelności zaworów odcinających gaz trafia do przewodu upustowego w stanie bezpiecznym.

Gdy system jest zasilany, zawór odpowietrzający zamyka się, podczas gdy główne zawory odcinające

otwarty, dzięki czemu paliwo może płynąć do palnika.

Rys. 1 przedstawia schemat zaworu VMRNA.

Ten rodzaj zaworu jest zwykle instalowany jako urządzenie zabezpieczające w pociągach gazowych, w zastosowaniach przemysłowych i systemach opalania gazem.Na rys. 2 pokazano przykład instalacji w połączeniu z innymi urządzeniami Elektrogas.

Opis

Zawór typu VMR jest szybko otwierającym się jednostopniowym zaworem elektromagnetycznym, normalnie zamkniętym (otwartym, gdy jest pod napięciem).Ten typ urządzenia jest odpowiedni do sterowania blokowaniem i uwalnianiem powietrza lub gazu, wymaganym w palnikach gazowych, kotłach na gaz atmosferyczny, piecach przemysłowych i innych urządzeniach zużywających gaz.

Cechy

Elektrogazowe zawory Elektrogas wykonane są z odlewanego ciśnieniowo stopu aluminium (lub mosiądzu prasowanego na gorąco dla wersji OTN), o szerokim zakresie połączeń wlotowych/wylotowych od DN 8 (1/4”) do DN 150 (6”).

Uszczelnienia wykonane są z gumy na bazie NBR, atestowanej do pracy z gazem (EN 549).

Nadaje się do stosowania z powietrzem i nieagresywnymi gazami należącymi do rodzin 1, 2 i 3 (EN 437).

Wersje specjalne przystosowane do gazów agresywnych, wolne od metali nieżelaznych i z uszczelkami FPM.

Połączenia rurowe spełniają wymagania grupy 2, a uszczelnienie przeciwciśnieniowe jest zgodne z klasą A, zgodnie z wymaganiami EN161.

Cała gama może być wykonana w wykonaniu Ex, do stosowania w strefach 2 i 22, zgodnie z dyrektywą 2014/34/UE (ATEX).

Zawór jest otwarty tylko wtedy, gdy jest pod napięciem: jeśli z jakiegoś powodu nastąpi awaria zasilania, zawór natychmiast się zamknie (iskrobezpieczny).

Nadaje się do pracy w cyklach o dużym obciążeniu i kwalifikuje się do pracy ciągłej (100% ED).

Wyposażony w regulację natężenia przepływu (oprócz modeli mosiężnych).

Wbudowany filtr z drobną siatką chroni gniazdo i dysk zaworu, a także elementy znajdujące się za nimi i zapobiega zanieczyszczeniom (z wyjątkiem modeli mosiężnych i 6 bar).

Dostarczany z przyłączem G1/8, aby dopasować wyłącznik potwierdzający zamknięcie lub wskaźnik wizualny.

Wyposażony w manometr 1/4" z dwóch stron w komorze wlotowej (z wyjątkiem modeli mosiężnych), aby

podłączyć manometry, przełączniki ciśnienia, detektory wycieków lub inne urządzenia gazowe.Modele kołnierzowe są wyposażone w manometry również w komorze wylotowej.

Cewki są wyposażone w skrzynkę zaciskową lub wtyczkę ISO 4400.Oba systemy są wyposażone w odpowiedni dławik kablowy, aby uniknąć zanieczyszczenia wodą i brudem.

Wszystkie elementy są zaprojektowane tak, aby wytrzymać wszelkie warunki mechaniczne, chemiczne i termiczne występujące podczas typowej eksploatacji.Skuteczna impregnacja i obróbka powierzchni zostały zastosowane w celu poprawy wytrzymałości mechanicznej, uszczelnienia i odporności na korozję elementów.

Elektrogazowe zawory elektromagnetyczne są w 100% testowane przez komputerowe maszyny testujące i są objęte pełną gwarancją.
