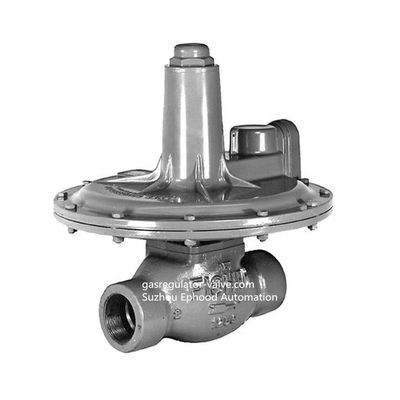

Imię: | Reduktor ciśnienia gazu Fisher 133L | Zakończ połączenie: | 2" NPT |
---|---|---|---|
Ciśnienie wlotowe: | 60psi/4.1Bar | Ciśnienie wylotowe: | 35-70mbar |
Materiał korpusu: | Ciągliwy metal | Przepływ: | 1600 kg / h |
High Light: | Fisher regulator ciśnienia różnicowego,zawór sterujący przepływem Fishera,regulator gazu Fisher z żeliwa sferoidalnego; |
Seria Fisher 133 Obsługiwane bezpośrednio Reduktor ciśnienia
Reduktory bezpośredniego działania Fisher 133 są idealne do zastosowań przemysłowych i komercyjnych dostarczających gaz do pieców, palników i innych urządzeń.System równoważenia umożliwia reduktorowi dokładną kontrolę ciśnienia gazu w celu uzyskania maksymalnej wydajności spalania pomimo różnych ciśnień wlotowych.
Cechy
• Możliwość pracy w szerokim zakresie ciśnień z jednym regulatorem — typ 133H może również wykorzystywać sprężyny typu 133L, co pozwala na zmianę ustawień ciśnienia w zakresie od 2 cali wc do 10 psig/5 mbar i 0,69 bar poprzez zmianę sprężyn.
• Typy 133L, 133H i 133HP Odpowiednie do zastosowań monitorujących — Uszczelnienie trzpienia typu O-ring w typach 133L, 133H i 133HP izoluje ciśnienie korpusu od ciśnienia kontrolowanego.• Doskonała charakterystyka wstrząsów i duża szybkość reakcji — dzięki dwudrożnemu zaworowi odpowietrzającemu stabilizatora, który odpowietrza obudowę sprężyny szybciej niż konwencjonalne odpowietrzniki, opóźnienie w ruchu membrany i dysku zaworu jest zminimalizowane.
• Pęcherzykowo-szczelne odcięcie — konstrukcja z jednym portem, duża powierzchnia membrany i lekkie sprężyny wraz z materiałem dysku i konstrukcją gniazda zapewniają niskie ciśnienie blokowania.
• Zminimalizowane efekty sprężyny i membrany — system doładowania zapewnia doskonałą wydajność w szerokim zakresie warunków przepływu.
• Nie jest wymagana regulacja gniazda do gniazda — wyważona konstrukcja z jednym portem eliminuje konieczność regulacji gniazda do gniazda w celu uzyskania pęcherzykoszczelnego odcięcia.
• Łatwy dostęp do części trymowania — gniazdo zaworu, dysk i koszyk można łatwo wyjąć z korpusem pozostającym w linii i bez demontażu części siłownika;kryza nie jest wkręcona.
• Uszczelki ciśnieniowe wielokrotnego użytku — O-ringi stosowane do uszczelek ciśnieniowych, w przeciwieństwie do uszczelek, zwykle nie ulegają uszkodzeniu podczas demontażu regulatora.
• Odporność na naprężenia rur — dostępne są konstrukcje stalowe, które pomagają wytrzymać naprężenia w rurach.
Specyfikacje Fishera 133L
Dostępne konstrukcje
Typ 133H: Regulator bezpośredniego działania dla ciśnień wlotowych do 60 psig / 4,1 bar i ciśnień wylotowych od 1,5 do 10 psig / 0,10 do 0,69 bar, trzy zakresy.
Typ 133KM: Reduktor bezpośredniego działania dla ciśnień wlotowych do 150 psig / 10,3 bar i ciśnień wylotowych od 2 do 60 psig / 0,14 do 4,1 bar, siedem zakresów.
Typ 133L: Reduktor bezpośredniego działania dla ciśnień wlotowych do 60 psig / 4,1 bar i ciśnień wylotowych od 2 cali wc do 2 psig / 5 mbar do 0,14 bar, sześć zakresów.
Typ 133Z Zero Governor: Regulator bezpośredniego działania dla ciśnień wlotowych do 20 psig/1,4 bara i ciśnień wylotowych od -1 do 4 cali wc/-2,5 do 10 mbar, dwa zakresy.
Rozmiar korpusu i style połączeń końcowych
ROZMIARY CIAŁA | MATERIAŁ KORPUSU | ||
NPT | DN | Korpus żeliwny | Stalowy korpus WCC |
2" | 50 | NPT lub CL125 FF Kołnierzowe | NPT lub CL150 RF z kołnierzem |
Maksymalne ciśnienia wlotowe(1)
Patrz Tabela 2
Zakresy ciśnień wylotowych(1)
Patrz Tabela 1
Maksymalne ciśnienia wylotowe(1)
Patrz Tabela 2
Rejestracja ciśnienia
Zewnętrzny;wymagana jest dolna linia kontrolna
Połączenie linii sterującej
Typy 133H, 133L i 133Z: Połączenie wewnętrzne 3/4 NPT będzie umieszczone bezpośrednio nad wylotem korpusu (pozycja standardowa) lub 90° na prawo lub na lewo od pozycji standardowej, jeśli określono.
Typ 133KM: 1/4 NPT Przyłącze wewnętrzne umieszczone bezpośrednio nad wylotem korpusu.
Połączenie odpowietrznika
Typy 133H, 133L i 133Z: 1 NPT wewnętrzny z ekranem;standardowa pozycja jest zgodna z podłączeniem przewodu sterującego bezpośrednio nad wylotem korpusu.Odpowietrznik będzie zawsze umieszczony nad połączeniem linii sterującej.
Typ 133KM: Przyłącze wewnętrzne 1/2 NPT umieszczone bezpośrednio nad wlotem korpusu z zespołem odpowietrznika Fisher Typ Y602-7.
Materiały budowlane
Ciało: Żeliwo lub stal WCC
Kryza i klatka: Aluminium
Dysk zaworu: Aluminium/neopren (CR) lub aluminium/fluorowęglowodór (FKM)(3)
O-ringi: Nitryl (NBR) lub Fluorowęgiel (FKM)(3)
Membrany: Nitryl (NBR)/Nylon (PA) (Neopren (CR) w siłowniku)
lub fluorowęglowy (FKM)(3)/polimer termoplastyczny
Tuleja prowadząca: Nylon (PA)
Mostek i tuleja trzpienia: Stal nierdzewna
Płyta membrany: Stal
Wyważająca płyta membranowa: Stal platerowana
Obudowa sprężynowa i nasadka zamykająca:
Typ 133KM: Żeliwo
Typy 133H, 133L i 133Z: Aluminium
Dolna obudowa:
Typy 133H, 133L i 133Z: Aluminium
Typ 133KM: Stal
Śruba regulacyjna:
Typy 133H i 133Z: Mosiądz
Typ 133L: Aluminium
Typ 133KM: Stal
Opcjonalny kołnierz ograniczający: Aluminium
Przybliżona waga wysyłki
Złącza końcowe typu 133H, 133L i 133Z NPT: 35 funtów / 16 kg
Połączenia kołnierzowe typu 133H, 133L i 133Z: 40 funtów / 18 kg
Połączenia końcowe typu 133HP NPT:
56,5 funta / 26 kg
Połączenia kołnierzowe typu 133HP:
62,5 funta / 28 kg
Tabela 1. Zakresy ciśnień wylotowych serii Fisher 133
RODZAJ | ZAKRES CIŚNIENIA WYJŚCIOWEGO | SPRĘŻYNY STERUJĄCE | |||||
psi | Bar | Kod koloru | Wolna długość | Średnica przewodu | |||
Cal | mm | Cal | mm | ||||
133H | 1,5 do 3 2 do 5 5 do 10 |
0,10 do 0,21 0,14 do 0,34 0,34 do 0,69 |
Pomarańczowy Żółty Niebieski |
6.91 6.47 6.19 |
176 164 157 |
0,250 0,283 0,375 |
6,35 7.19 9.53 |
133 KM | 2 do 5 4,5 do 10 6 do 20 16 do 30 26 do 40 36 do 50 45 do 60 |
0,14 do 0,34 0,31 do 0,69 0,41 do 1,4 1,1 do 2,1 1,8 do 2,8 2,5 do 3,4 3,1 do 4,1 |
Żółty Pomarańczowy Srebro czerwony Niebieski Zielony biały |
8,5 8,5 8.25 8.25 8.25 8.25 8.25 |
216 216 210 210 210 210 210 |
0,282 0,343 0,375 0,438 0,500 0,500 0,531 |
7.16 8.71 9.52 11.1 12,7 12,7 13,5 |
133L i 133H | 2” do 4” wc 3,5” do 6” wc 5” do 9” wc 8,5” do 18” wc 14” do 28” wc 0,75 do 2 |
5 do 10 mbar 9 do 15 mbar 12 do 22 mbar 21 do 45 mbar 35 do 70 mbar 0,05 do 0,14 |
brązowy czerwony Czarny biały Zielony Niebieski |
6.13 7,53 7,88 7,5 7.25 7.09 |
156 191 200 191 184 180 |
0,109 0,112 0,130 0,156 0,182 0,225 |
2,77 2,84 3.30 3,96 4,62 5,72 |
Wprowadzenie Opis
Reduktory gazu bezpośredniego działania z serii 133, pokazane na rysunku 1, są przeznaczone przede wszystkim do zastosowań przemysłowych i handlowych dostarczających gaz do pieców, palników i innych urządzeń.System równoważenia serii 133 umożliwia reduktorowi zapewnienie dokładnej kontroli ciśnienia gazu w celu uzyskania maksymalnej wydajności spalania pomimo zmieniających się warunków ciśnienia wlotowego.Konstrukcja z jednym portem zapewnia szczelne odcięcie.Do działania regulatora wymagany jest zewnętrzny przewód sterujący za wylotem.W Tabeli 1 podano zakresy ciśnień wylotowych każdego typu.Reduktory serii 133 są dostępne w rozmiarze korpusu 2 cale / DN 50 z przyłączami NPT lub kołnierzowymi.Opcjonalny kołnierz ograniczający (Rysunek 2) można zainstalować, jeśli wydajność przy pełnym otwarciu jest zbyt wysoka dla zastosowań z zaworem nadmiarowym jako zabezpieczeniem przed nadciśnieniem.Kołnierz zmniejsza pojemność szerokiego otwarcia do 25%, 40% lub 60% standardowej pojemności szerokiego otwarcia.
Zasada działania

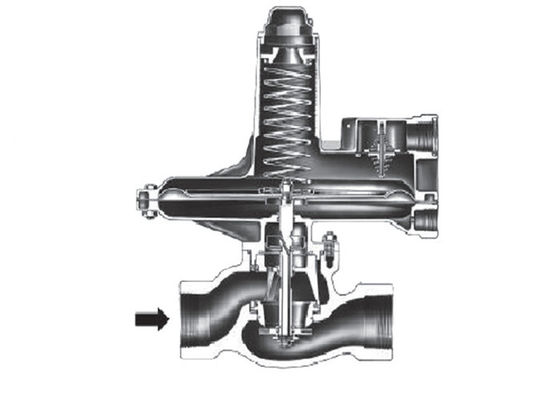

Zapoznać się ze schematami operacyjnymi przedstawionymi na Rysunku 4. W przypadku serii 133 ciśnienie wylotowe rejestrowane jest pod membraną przez zewnętrzny przewód sterujący i jest używane jako medium robocze.Zwiększone zapotrzebowanie obniża ciśnienie wylotowe i umożliwia sprężynie przesunięcie zespołu membrany i trzpienia w dół, otwierając dysk zaworu i dostarczając więcej gazu do systemu wylotowego.Zmniejszone zapotrzebowanie zwiększa ciśnienie wylotowe i przesuwa zespół membrany i trzpienia w górę, zamykając dysk zaworu i zmniejszając dopływ gazu do systemu wylotowego.
System doładowania
Seria 133 zawiera membranę równoważącą i system wspomagający.Gdy reduktor jest zablokowany, ciśnienie wlotowe rejestrowane jest na górze dysku zaworu i na dole membrany równoważącej poprzez otwory rejestracyjne w górnej części klatki.Również ciśnienie wylotowe jest rejestrowane na spodzie dysku zaworowego i na górze membrany równoważącej przez kanał utworzony przez rowki w dysku rejestracyjnym i pierścieniową przestrzeń pomiędzy trzpieniem a tuleją trzpienia.Gdy krążek zaworowy jest otwarty, gaz przepływa od wlotu przez krawędź krążka zaworowego do wylotu.Pod tarczą zaworu w pobliżu tarczy rejestracyjnej przepływ gazu jest niewielki.Ciśnienie gazu w pobliżu tarczy rejestracyjnej jest wyższe niż na ścieżce przepływu, gdzie prędkość gazu ma tendencję do obniżania ciśnienia.Wyższe ciśnienie w pobliżu tarczy jest rejestrowane na górze membrany odciążającej poprzez tarczę rejestracyjną i pierścieniową przestrzeń pomiędzy trzpieniem a tuleją trzpienia.To ciśnienie zarejestrowane w górnej części membrany równoważącej wspomaga ruch dysku w dół i kompensuje efekt sprężyny i membrany.Poprawia to zakres i wydajność regulatora.Dwudrogowy zawór odpowietrzający stabilizatora w typach 133H, 133L i 133Z Gdy reduktor reaguje na wzrost ciśnienia wylotowego, membrana przesuwa się w górę.Gdy membrana podnosi się, ruch powietrza wymusza ruch dolnego stabilizatora odpowietrznika w górę, unosząc ze sobą górny stabilizator (patrz Rysunek 5).Dzięki temu powietrze nad membraną uchodzi do atmosfery wystarczająco szybko, aby zminimalizować opóźnienie w ruchu membrany.Gdy membrana opada, powietrze wpada do otworu wentylacyjnego, aby wypełnić powstałą podciśnienie, zmuszając górny stabilizator otworu wentylacyjnego do kontaktu z płytą kryzy.Powietrze przepływające przez środniki górnego stabilizatora otwiera dolny stabilizator (patrz Rysunek 5).Gdy regulator znajduje się w stanie ustalonym, oba stabilizatory są zamknięte i tylko mały otwór jest otwarty, aby pomóc ustabilizować normalne działanie.
Ochrona przed nadciśnieniem
Podobnie jak w przypadku większości reduktorów, reduktory Serii 133 mają znamionowe ciśnienie wylotowe, które jest niższe niż znamionowe ciśnienie wlotowe.Potrzebny jest pewien rodzaj zabezpieczenia przed nadmiernym ciśnieniem, jeśli rzeczywiste ciśnienie wlotowe kiedykolwiek przekroczy znamionową wartość ciśnienia wylotowego.Maksymalne ciśnienia wlotowe i wylotowe dla serii 133 podano w Tabeli 2. Wszystkie modele muszą być zabezpieczone przed ciśnieniem wlotowym powyżej maksymalnego awaryjnego ciśnienia wlotowego (patrz Tabela 2).Ciśnienie wylotowe większe niż 3 psig / 0,21 bara dla typów 133H, 133L i 133Z lub 40 psig / 2,8 bara dla typu 133HP powyżej nastawy ciśnienia wylotowego regulatora może uszkodzić części wewnętrzne, takie jak płyta membrany i dysk zaworu.Praca regulatora poniżej tych granic ciśnienia awaryjnego nie wyklucza możliwości uszkodzenia.
Osoba kontaktowa: Barry
Tel: +8613913187965
