Model 67DFR Reduktor ciśnienia Fisher do redukcji ciśnienia

Regulator filtra zasilania instrumentu Fisher 67DFR

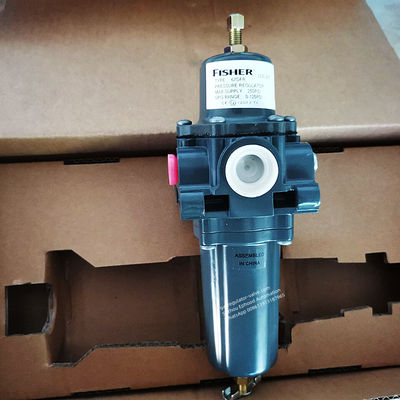

Fisher 67DFR Regulator filtraposiada filtr i wewnętrzny zawór nadmiarowy z miękkim gniazdem zapewniającym niezawodne odcięcie bez zauważalnych wycieków.

Fisher 67DFR modelregulatory są zwykle używane do dostarczania stałego obniżonego ciśnienia płynów gazowych do sterowanych pilotem
sterowniki i inne oprzyrządowanie pneumatyczne.Jak pokazano w tabeli Dostępne konfiguracje, asortyment regulatorów
jest dostępny, aby spełnić różnorodne wymagania dotyczące przepływu.

Dostępne konfiguracje


Możliwości temperaturowe
Z nitrylem (NBR):
Standardowe skręcanie:-20 do 180°F / -29 do 82°C
Ze wskaźnikami:-40 do 180°F / -40 do 82°C

Wydajność wewnętrznego odciążenia Fisher 67CFR

Niska pojemność tylko w przypadku niewielkich wycieków z gniazda;należy zapewnić inne zabezpieczenie przed nadciśnieniem, jeśli ciśnienie wlotowe może przekroczyć maksymalne ciśnienie znamionowe urządzeń znajdujących się za reduktorem lub przekroczyć maksymalne ciśnienie znamionowe na wylocie reduktora.

Wartość zadana inteligentnego zaworu zwrotnego odpowietrzania

Różnica 6 psi / 0,41 bara

Regulator filtra Fisher 67CFR: Możliwości filtra

Wolny obszar:12-krotna powierzchnia rury

Ocena mikronów:Filtr polietylenowy (Standard): 5 mikronówFiltr z włókna szklanego (opcjonalnie):5 mikronówFiltr PVDF lub ze stali nierdzewnej (opcjonalnie):40 mikronów

Lokalizacja zaworu spustowego i odpowietrznika obudowy sprężyny

Wyrównane ze standardem wlotu, inne pozycje opcjonalne

Zasada działania

Regulator filtra 67CFRCiśnienie wylotowe jest rejestrowane wewnętrznie na dolnej stronie membrany.Kiedy ciśnienie za reduktorem filtra jest równe lub wyższe od ustawionego ciśnienia, grzybek zaworu jest dociskany do otworu i nie ma przepływu przez reduktor.Gdy zapotrzebowanie wzrasta, ciśnienie za zaworem nieznacznie spada, umożliwiając rozciągnięcie sprężyny, przesuwając trzpień w dół i odsuwając grzyb zaworu od otworu.Umożliwia to przepływ przez regulator.

Odciążenie wewnętrzne (typy 67CR, 67CSR, 67CFR i 67CFSR)

Jeśli z jakiegoś powodu, poza normalnymi warunkami pracy, ciśnienie wylotowe przekroczy nastawę reduktora, siła wytworzona przez ciśnienie wylotowe podniesie membranę, aż zostanie ona podniesiona z gniazda nadmiarowego.Pozwala to na przepływ przez relief żetonu.Zawór nadmiarowy w typie 67CR, 67CSR, 67CFR lub 67CFSR jest korkiem elastomerowym, który zapobiega wyciekom powietrza z wylotu do atmosfery podczas normalnej pracy, oszczędzając w ten sposób powietrze w instalacji.

Zestaw Smart Bleed Airset

W niektórych przypadkach pożądane jest odpowietrzenie ciśnienia wylotowego, jeśli ciśnienie wlotowe zostanie utracone lub spadnie poniżej wartości zadanej reduktora.Na przykład, jeśli reduktor jest zainstalowany na sprzęcie, który czasami nie ma zapotrzebowania na przepływ, ale oczekuje się przepływu zwrotnego w przypadku utraty ciśnienia wlotowego.Typy 67CFR i 67CFSR można zamówić z opcją Smart Bleed, która obejmuje wewnętrzny zawór zwrotny do tego zastosowania.Podczas pracy, jeśli ciśnienie wlotowe zostanie utracone lub spadnie poniżej wartości zadanej reduktora, ciśnienie wylotowe będzie przepływać wstecz przez reduktor i zawór zwrotny.Ta opcja eliminuje potrzebę stałego upustu za reduktorem, oszczędzając w ten sposób powietrze w instalacji.

Ochrona przed nadciśnieniem

Reduktory z filtrem serii 67C mają maksymalne wartości znamionowe ciśnienia wylotowego, które są niższe niż ich maksymalne wartości znamionowe ciśnienia wlotowego.Jeżeli ciśnienie wlotowe może przekroczyć maksymalne znamionowe ciśnienie wylotowe, potrzebne jest urządzenie odciążające lub ograniczające ciśnienie.

Typy 67CR, 67CSR, 67CFR i 67CFSR są wyposażone w wewnętrzny zawór nadmiarowy o małej przepustowości, przeznaczony tylko do niewielkich wycieków z gniazda.Należy zapewnić inne zabezpieczenie przed nadciśnieniem, jeśli maksymalne ciśnienie wlotowe może przekroczyć maksymalne ciśnienie znamionowe urządzeń znajdujących się za reduktorem lub przekroczyć maksymalne ciśnienie znamionowe reduktora.
