Miejsce pochodzenia: | stworzone w Meksyku |
Nazwa handlowa: | Fisher |
Numer modelu: | 64-35 |
Minimalne zamówienie: | 6 zestawów |
---|---|
Cena: | USD165-175 Each One Set |

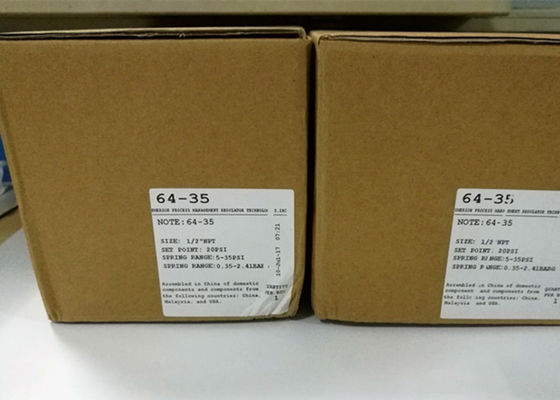

Szczegóły pakowania: | 1 zestaw zapakowany w jeden karton, każdy rozmiar kartonu to 23,5 * 13 * 13 cm, 1,2 kg każdy. |
Czas dostawy: | 3-8 dni roboczych |
Zasady płatności: | T / T, Western Union, MoneyGram |
Możliwość Supply: | 200 zestawów co miesiąc |
Imię: | Wysokociśnieniowy regulator LPG Fisher 64-35 | Zakończ połączenie: | 1/2" NPT |
---|---|---|---|
Ciśnienie wlotowe: | 250psi | Zakres wiosenny: | 5 ~ 35 psi (0,34 ~ 2,41 bara) |
Przepływ: | 80m³ / h | Stosowanie: | Zmniejsz ciśnienie w zbiorniku |
High Light: | fisher flow control valve,fisher differential pressure regulator |

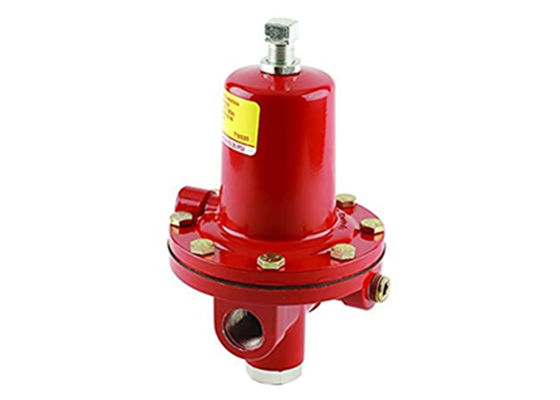

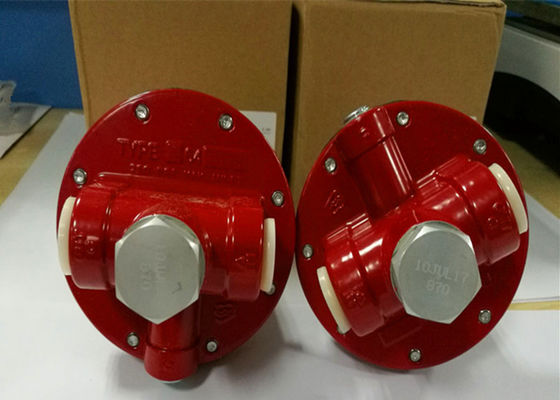

Wysokociśnieniowy regulator LPG firmy Emerson American Fisher Model 64-35
64 Reduktor ciśnienia
Regulowane wysokociśnieniowe reduktory propanu serii 64 oferują szeroki zakres dostępnych zakresów ciśnień.Reduktory wysokociśnieniowe zwykle redukują ciśnienie w butli do ciśnienia pośredniego do użycia przez inny reduktor.Mogą być używane jako regulatory wysokiego ciśnienia w systemach dystrybucyjnych, gdy są używane w połączeniu z regulatorami pierwszego stopnia za dolnym strumieniem.
Po wyposażeniu w wewnętrzny zawór nadmiarowy (seria 64SR), reduktor może być używany jako reduktor stopnia końcowego w układach wysokociśnieniowych.Może być również używany jako regulator pierwszego stopnia po ustawieniu na 10 psig / 0,69 bara lub mniej.
Seria 64 ma specjalną osłonę membrany z politetrafluoroetylenu (PTFE), dzięki czemu jest odpowiednia dla bezwodnego amoniaku (NH3) usługa.Gwintowany i zaślepiony boczny wylot 1/4 cala FNPT może być użyty do zainstalowania manometru lub hydrostatycznego zaworu nadmiarowego.
Tabela 1. Zakresy ciśnień wylotowych i dobór sprężyn
Zakres ciśnienia wylotowego (PSI/BAR) | Numer części sprężyny | Kolor wiosny |
3 do 15 (0,21 do 1,03) 3 do 20 (0,21 do 1,38) 5 do 35 (0,34 do 2,41) 30 do 60 (2,07 do 4,14) 35 do 100 (2,41 do 6,90) 80 do 150 (5,52 do 10,3) |
1D892327022 1D751527022 1D665927022 1D745527142 1E543627142 1P901327142 |
czerwony Srebro Niebieski Zielony Żółty brązowy |
1. Wszystkie sprężyny można cofnąć do 0 psig (0 bar).Aby uzyskać najwyższą wydajność i najdokładniejsze sterowanie, należy użyć sprężyny o najniższym zakresie, którą można dostosować do wymaganej wartości zadanej. 2. C Nie można stosować w zastosowaniach z bezwodnym amoniakiem (NH3). |
Cechy
Wszechstronność
Połączenie po stronie ciała
Łatwa konserwacja
Na liście UL
Specyfikacje
Rozmiar korpusu i styl połączenia końcowego
Koniec: 1/2-calowy NPT
Wylot miernika: 1/4 cala NPT
Maksymalne ciśnienie wlotowe
250 psi/17,2 bara
Zakres wiosenny
5 ~ 35 psi (0,34 ~ 2,41 bara)
Rejestracja ciśnienia
Wewnętrzny
Możliwości temperaturowe
-20º do 150ºF / -29º do 66ºC
Typ 64R posiada zintegrowany zawór nadmiarowy o małej wydajności.Trzpień zaworu osadza się na wywierconym otworze w płycie membrany.Jeśli obniżone ciśnienie przekroczy ustawione ciśnienie, membrana unosi się z trzpienia zaworu tak, że ograniczona ilość nadciśnienia może wpłynąć do obudowy sprężyny i wypłynąć przez ekranowany odpowietrznik.

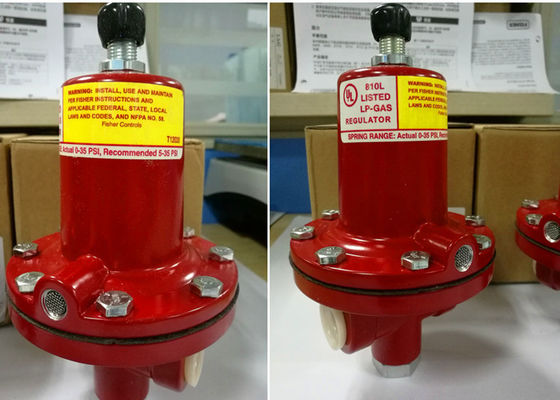

Regulator serii Fisher 64 jest również dostępny z pokrętłem.Do montażu panelowego dostępne jest opcjonalne pokrętło.
1. Podczas instalacji, obsługi i konserwacji tych reduktorów należy korzystać z wykwalifikowanego personelu.Przed montażem sprawdź, czy nie ma uszkodzeń.Upewnić się, że w regulatorze nie ma żadnych ciał obcych, a wszystkie przewody rurowe i przewody rurowe są czyste i drożne.
2. W przypadku instalowania regulatora na zewnątrz, należy skierować otwór wentylacyjny obudowy sprężyny w dół, aby chronić go przed zatkaniem lub gromadzeniem się wilgoci, żrących chemikaliów lub innych ciał obcych.Orientację odpowietrznika obudowy sprężyny można zmienić, obracając obudowę sprężyny względem korpusu regulatora.
3. Zainstalować regulator tak, aby przepływ odbywał się z połączenia IN do OUT zgodnie z oznaczeniem na korpusie regulatora.
4. Aby zdalnie odpowietrzyć osłonę sprężyny, zdejmij osłonę, jeśli jest, i podłącz rurkę lub rurkę 1/4 cala NPT do złącza osłony sprężyny.Orurowanie lub przewody rurowe powinny wentylować obudowę sprężyny w bezpieczne miejsce, mieć jak najmniej zagięć i mieć ekranowany otwór wentylacyjny na końcu wylotowym, który jest odporny na warunki atmosferyczne i zawsze skierowany w dół.
5. Podobnie jak większość reduktorów, reduktory serii 64 mają wartości znamionowe ciśnienia wylotowego niższe niż wartości znamionowe ciśnienia wlotowego.Chociaż typy z wewnętrznym upustem zawierają ograniczoną ochronę przed nadmiernym ciśnieniem po stronie wylotowej, wszystkie typy mogą wymagać dodatkowego zabezpieczenia upustowego w niektórych warunkach pracy, jeśli rzeczywiste ciśnienie wlotowe może przekroczyć nominalne ciśnienie wylotowe reduktora lub ciśnienie nominalne dowolnego wyposażenia za wylotem.Sprawdzaj reduktor okresowo i po wystąpieniu nadciśnienia.
6. Każdy regulator jest fabrycznie ustawiony na ustawienie ciśnienia podane w zamówieniu.Jeśli nie określono żadnego ustawienia, ciśnienie wylotowe jest fabrycznie ustawione w połowie zakresu sprężyny sterującej.
