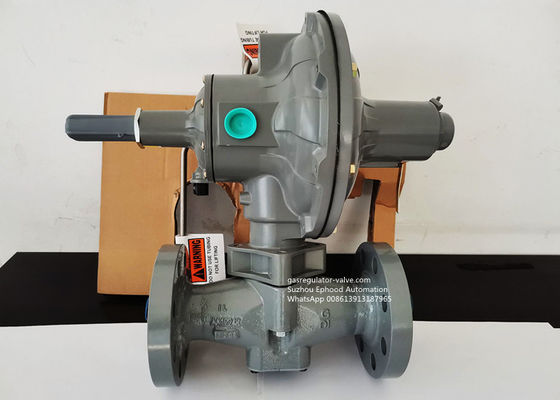

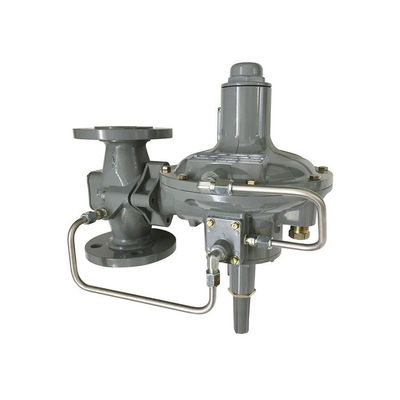

Połączenie kołnierzowe Model Fisher Reduktor ciśnienia serii 299H
Reduktory ciśnienia serii Fisher 299H zapewniają szeroki zakres wydajności dla kontrolowanych zakresów ciśnienia i wydajności w szerokiej gamie zastosowań dystrybucyjnych, przemysłowych i handlowych.Reduktor serii Fisher 299H posiada pilot zintegrowany z obudową siłownika.Reduktory serii Fisher 299H mogą obsługiwać ciśnienia wlotowe do 175 psi/12,1 bar, w zależności od rozmiaru kryzy.
Dostępne konstrukcje
Typ 299H: Reduktor ciśnienia sterowany pilotem z pilotem zintegrowanym z obudową siłownika.
Unikalny system monitorowania bez krwawienia
Kontrola ciśnienia o dużej wydajności
Łatwy w utrzymaniu
Wytrzymała konstrukcja
Cechy
1) Kompaktowy rozmiar — mała koperta dzięki wbudowanemu pilotowi i wewnętrznej rejestracji.
2) Unikalny system monitorowania bez krwawienia — elastyczna konfiguracja systemu pracownika/monitorowania, która umożliwia doprowadzenie krwawienia do
rurociągi pośrednie eliminują w ten sposób upust, co zmniejsza straty i nieuwzględnione ilości gazu.
Kolejną zaletą tej konfiguracji jest to, że ciśnienie w systemie blokuje pracownik, a nie monitor.
3) Nie jest adaptacją istniejących organów regulacyjnych — nowy projekt zintegrowanych przypadków i wewnętrznych portów rejestracji.
4) Szeroka gama zastosowań — systemy dystrybucji gazu ziemnego, dostarczanie gazu do kotłów przemysłowych, pieców, pieców, mieszalników, serwis sprężonego powietrza.
5) Dokładność — utrzymuje stałe ciśnienie wlotowe do urządzeń znajdujących się za urządzeniem poprzez dokładne kontrolowanie ciśnień w systemie dystrybucji
przy bardzo różnych natężeniach przepływu i ciśnieniach zasilania w celu uzyskania maksymalnej wydajności i najlepszej pracy lub przez wyeliminowanie potrzeby
dla liczników kompensujących ciśnienie, utrzymując stałe ciśnienie na wlocie licznika.
Zakresy ciśnień wylotowych dla regulatora gazu 299H
| ZAKRES CIŚNIENIA WYJŚCIOWEGO | Rybak 299H |
| W.toaleta | mbar |
3,5 do 6
5 do 9
7 do 20
16 do 40 | 9 do 15
12 do 22
17 do 50
40 do 99 |
1 do 3,25 psig
2,75 do 6 psig
5 do 16 psig
14 do 35 psig
30 do 60 psig | 69 mbar do 0,22 bar
0,19 do 0,41 bara
0,34 do 1,1 bara
0,97 do 2,4 bara
2,1 do 4,1 bara |
Maksymalne robocze ciśnienie wlotowe według rozmiaru kryzy
1/4 x 3/8 cala / 6,4 x 9,5 mm: 175 psig / 12,1 bara
3/8 cala / 9,5 mm: 175 psig / 12,1 bara
1/2 cala / 13 mm: 175 psig / 12,1 bara
3/4 cala / 19 mm: 150 psig/10,3 bara
7/8 cala / 22 mm: 125 psig/8,6 bara
1 cal / 25 mm: 100 psig / 6,9 bar
1-3/16 cala / 30 mm: 80 psig / 5,5 bara
Maksymalne ciśnienie wylotowe (obudowy)
66 psig / 4,5 bara
Minimalna różnica ciśnień dla pełnego skoku
1,5 psid / 0,10 bar
Zakresy ciśnień wylotowych
WC 6-16 cali / 0,41-1,1 bar
Rejestracja ciśnienia
Rejestracja zewnętrzna
Możliwości temperaturowe
-20 do 150°F / -29 do 66°C
Opakowanie kartonowe / waga / waga objętościowa
53*52*35 cm/13,5 kg/21 kg
| NIE. | Model | Rodzaj | Otwór | Wiosna | Ustawienie ciśnienia | Rozmiar wlotu | Rozmiar wylotu |
| 1 | R622H-DGJ | Wysokie ciśnienie | 7/32 | 8-12 psi | 10 psi | 3/4" | 3/4" |
| 2 | R632-BCF | Dwustopniowy | 7/32 | WC 9-13 C | 11" WC | 1/4" | 1/2" |
| 3 | R632-CFF | Dwustopniowy | 7/32 | WC 9-13 C | 11" WC | 1/4" | 3/4" |
| 4 | R622-2 | Regulator | 1/8 | WC 5-7 W | 6"WC | 1/2" | 1/2" |
| 5 | R622-4 | Regulator | 1/8 | WC 9-13 C | 11" WC | 1/2" | 1/2" |
| 6 | R622-5 | Regulator | 1/8 | WC 13-20 C | 16,7 "WC | 1/2" | 1/2" |
| 7 | R622-7 | Regulator | 1/8 | 1-2,2 PSI | 2 psi | 1/2" | 1/2" |
| 8 | R622-16 | Regulator | 1/8 | WC 5-7 W | 6"WC | 1/2" | 1/2" |
