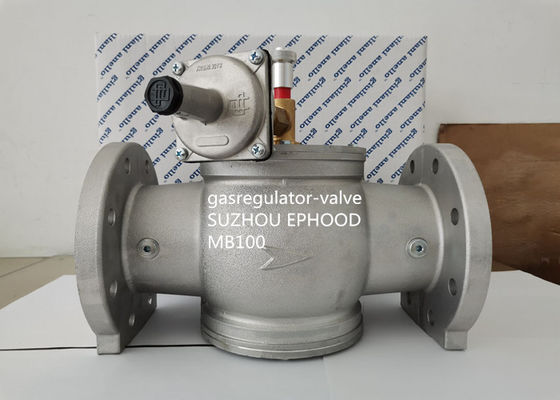

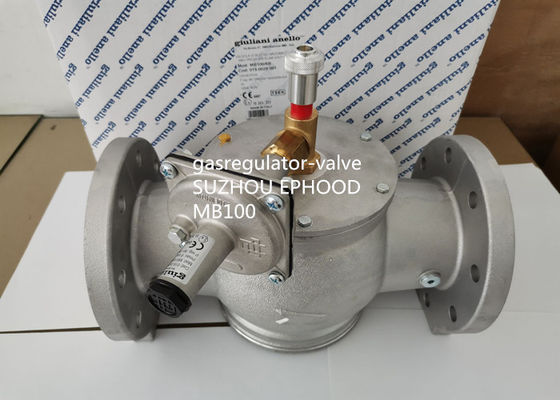

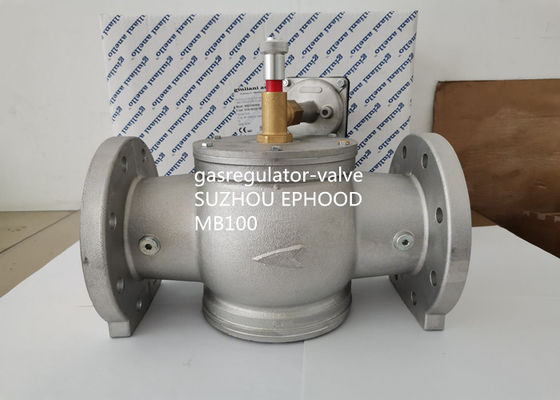

Włochy Giuliani Anello Made MB100-6B Model Aluminiowy regulator ciśnienia LPG z zaworem odcinającym

Włochy giuliani anello Made Aluminiowy regulator ciśnienia z wbudowanym filtrem

MB100-6B

Podanie

Paliwo: wszystkie trzy rodziny gazu (gaz miejski, metan, LPG);nieagresywne gazy.

Specyfikacja techniczna

Przyłącze: gwintowane UNI EN 10226-1;kołnierzowe PN16 EN1092-4

Maksymalne ciśnienie wlotowe: 1 bar (MB);6 barów (MB/6B)

Temperatura otoczenia: -10°C do 60°C

Ciśnienie zadziałania: niebieska sprężyna: 30 do 120 mbar; neutralna sprężyna: 80 do 550 mbar

Maksymalna temperatura powierzchni: 60°C

Materiał: aluminiowy korpus i pokrywa zaworu;sprężyny i tłok sterujący ze stali nierdzewnej;Kosz z gumy NBR i O-ring; pozostałe części z mosiądzu, aluminium i stali ocynkowanej.

Informacje ogólne

Zawory odcinające maksymalnego ciśnienia serii MB i MB/6B są urządzeniami zabezpieczającymi utrzymywanymi w stanie otwartym w normalnych warunkach pracy dzięki automatycznemu mechanizmowi wyzwalającemu

ręczne przezbrajanie.Jeżeli komora odcinająca wykryje ciśnienie wlotowe większe niż wartość alibracji, zwalnia urządzenie zamykające, które zatrzymuje przepływ gazu.

Uzbrajanie

Te zawory są uzbrajane wyłącznie ręcznie, aby móc sprawdzić i usunąć przyczyny sytuacji awaryjnej.Aby wspomóc przezbrajanie, wszystkie modele kołnierzowe są wyposażone w podwójny trzpień zasuwowy, który zapobiega tworzeniu obejścia na rurociągu między zaworem przed i za zaworem.Aby przezbroić zawory z podwójnym trzpieniem zasuwy, postępuj zgodnie z instrukcjami zawartymi w opakowaniu, natomiast w przypadku serii gwintowanej, która ma tylko jedną zasuwę

pin, wystarczy pociągnąć za aluminiową gałkę nad tuleją zaworu.

Kalibrowanie

1. Sprawdź, czy wszystkie media są wyłączone.

2. Powoli otwórz zawór wł./wył. przed systemem.

3. Zwiększ ciśnienie odcięcia, obracając odpowiednią śrubę regulacyjną.

4. Otwórz zawór, postępując zgodnie z procedurą przezbrajania;jeśli zawór ponownie się zamknie, ponownie zwiększ ciśnienie odcinające.

5. Zwiększać ciśnienie wylotowe regulatora, aż do ustawionej wartości odcięcia.Jeżeli podczas zwiększania ciśnienia w regulatorze zadziała zawór odcinający, należy zwiększać ciśnienie odcinające aż do ponownego zazbrojenia zaworu.

6. Powoli zmniejszaj ciśnienie odcięcia, aż zawór zostanie uruchomiony.

7. Przywrócić początkowe ciśnienie wylotowe reduktora.

8. Przykręcić plastikowe zaślepki zabezpieczające na śruby regulujące regulator i zawór odcinający.

Utrzymanie

Zawory odcinające nie wymagają specjalnej konserwacji.W przypadku usterki przeprowadzić generalny przegląd i względny test na miejscu.Okresowo sprawdzaj sprawność działania całego systemu bezpieczeństwa, zwiększając ciśnienie regulatora do momentu zadziałania zaworu odcinającego.Jeśli zawór musi zostać z jakiegokolwiek powodu zdemontowany, upewnij się, że w obwodzie nie ma ciśnienia.

Instalacja

Zawory szybko zamykające o maksymalnym ciśnieniu MB - MB/6B są zgodne z Dyrektywą 2014/34/UE (ATEX) w grupie II kategoria 2G oraz w grupie II kategoria 2D;jako takie nadają się do

instalacja w strefach 1 i 21, a tym bardziej w strefach 2 i 22 zgodnie z klasyfikacją w załączniku I dyrektywy 99/92/WE.

Opisane tu zawory odcinające nie nadają się do stosowania w strefach 0 i 20 zgodnie z dyrektywą 99/92/WE.Aby określić kwalifikację i rozszerzenie stref niebezpiecznych, patrz norma EN 60079-10.W przypadku montażu i konserwacji zgodnie z warunkami i instrukcjami podanymi w załączonej instrukcji technicznej, zawór odcinający nie stanowi źródła szczególnego zagrożenia.

W szczególności, w normalnych warunkach pracy urządzenie nie emituje substancji palnych powodujących powstanie atmosfery wybuchowej.Komora odcinająca posiada membranę roboczą i membranę zabezpieczającą;w przypadku pęknięcia membrany roboczej membrana zabezpieczająca gwarantuje emisję gazów o natężeniu przepływu nie większym niż 30 dm3/h.

Ciągła atmosfera wybuchowa zdolna do wytworzenia niebezpiecznej strefy 0 jest emitowana wyłącznie w przypadku, gdy obie membrany pękają jednocześnie.W przypadku, gdy zawór jest zainstalowany w

bezobsługowej lub słabo wietrzonej lokalizacji, należy podjąć wszelkie niezbędne środki ostrożności, aby zawór nie był przyczyną powstania strefy 0. Na przykład odpowietrznik komory odcinającej może być wyprowadzony na zewnątrz przez rurę miedzianą połączoną z otworem gwintowanym G1/8 ", zdejmując mosiężną osłonę przeciwpyłową.

Pozycja montażowa jest obojętna;na rurociągach poziomych nie należy ustawiać pokrętła uzbrajania zaworu skierowanego w dół.Należy przestrzegać następujących wskazówek: nie podważać tulei podczas montażu zaworu;upewnić się, że orurowanie jest dobrze wyrównane i że wewnątrz nie ma żadnych przeszkód ani brudu;obserwuj kierunek przepływu zgodnie ze strzałką wydrukowaną na korpusie zaworu;sprawdzić, czy wszystkie parametry ciśnienia, napięcia, temperatury itp. są przestrzegane;nie instaluj zaworu w kontakcie z otynkowanymi ścianami;nie utrudniać ani w żaden sposób nie utrudniać skokupokrętła przezbrajania, ponieważ zamknięcie może nie być gwarantowane;zamontować odpowiedni gaz przed zaworem.Zawór odcinający powinien być zainstalowany przed regulatorem ciśnienia.Wylot impulsowy (otwór gwintowany G1/8") na skrzynce należy połączyć rurą miedzianą o średnicy nie mniejszej niż 4 mm za regulatorem w odległości od regulatora równej 5-krotności średnicy rury.
