Szczegóły Produktu:
Zapłata:
|
Imię: | Krom Schroder Regulator współczynnika GIK40R02-5 | Maksymalne ciśnienie pracy: | 200 mbar |
---|---|---|---|
filtrowanie: | 50 mikronów | Wlot - Wylot Temat: | Gaz 1/2" – ¾" 1" – ISO 228 |
Przyłącze DN25: | dn20 | GF050-TPIO: | Filtr gazu z wejściem/wyjściem testowym |
High Light: | pressure reducing regulator,two stage pressure regulator,200 Mbar Gas Pressure Regulator |

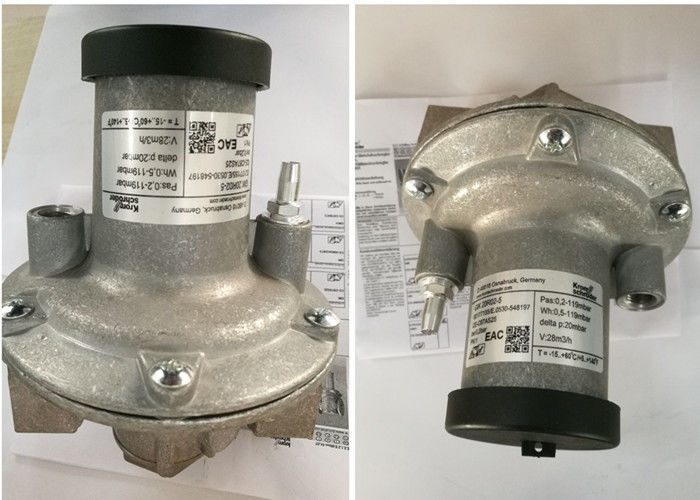

Krom Schroder Marka GIK20R02-5 Regulator współczynnika
Krom Schroder Ratio Regulator ma te modele mogą być dostarczone:GIK20R02-5;GIK25R02-5;GIK40R02-5;GIK50R02-5
Podanie
Regulatory stosunku gaz/powietrze GIK i GIsłużą do utrzymywania stałego stosunku powietrza do gazu oraz do regulacji ciśnienia gazu przed palnikami gazowymi w instalacjach bez wstępnego podgrzewania powietrza do spalania.GIK i GI do regulacji modulacyjnej, GIK..B z obejściem dla wysokiego/ kontrola niskiego/wyłączenia.Regulacja zerowego ciśnienia z zestawem do konwersji.
Funkcjonować
Regulator stosunku gaz/powietrze jest aktywowany przez ciśnienie w przewodzie powietrza do spalania.Reguluje ciśnienie wylotowe gazu w stosunku 1:1 do ciśnienia sterowania powietrzem. Moc palnika zmienia się za pomocą zaworu sterowania powietrzem.
Wahania ciśnienia w piecu mają taki sam wpływ na przepływ gazu i powietrza, co oznacza, że mieszanina gaz-powietrze nie ulega zmianie. Niską szybkość ognia można ustawić, regulując sprężynę regulatora.
W przypadku regulacji wysoki/niski (GIK..B) sprężyna powinna być całkowicie rozluźniona.Min.przepływ przepływa tylko przez obejście. Ustawienie przy wysokim ogniu odbywa się poprzez kryzy lub zawory na palniku.
Dane techniczne
GIK, GI
Rodzaj gazu: gaz ziemny, gaz miejski, LPG (w postaci gazowej), metan pozyskiwany biologicznie, GIK..L, GI..L tylko do powietrza.
Maks.ciśnienie wlotowe: 3 psig (200 mbar).
Ciśnienie sterujące powietrzem do spalania: 0,2 do 48" WC (0,5 do 120 mbar).
Ciśnienie wylotowe: 0,08 do 47,5" WC (0,2 do 119 mbar).
Różnica ciśnień między ciśnieniem wlotowym pe i ciśnieniem wylotowym pa: max.40" WC (100 mbar).
Przełożenie: 1:1.
Średnica obejścia GIK..B:GIK 15–25: standard 0,06 cala (1,5 mm), możliwe do 0,157 cala (4 mm)
GIK 40–50: standardowo 0,197 cala (5 mm),
możliwe do 0,354 cala (9 mm).
Zakres regulacji przy min.przepływ: -1,2 do +1,2 ”WC (-3 do +3 mbar).
GIK
Połączenie: gwint NPT.
Przyłącze linii sterującej: 1/4 NPT.
Obudowa: aluminium.
Membrany: Perbunan.
Gniazdo zaworu: Aluminium.
Dysk zaworu: Plastik.
Uszczelka tarczy zaworu: Perbunan.
Śruba obejściowa: Mosiądz.
Temperatura otoczenia:
-4 do +158°F (-20 do +70°C).
